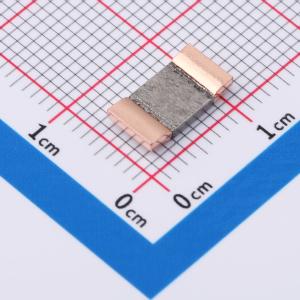

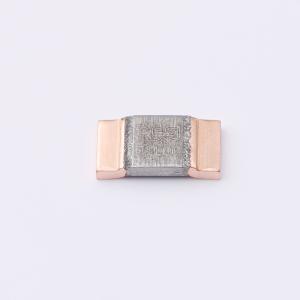

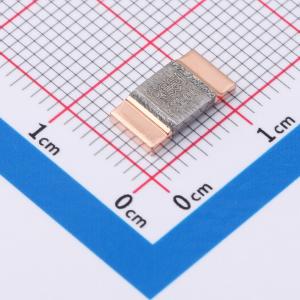

温馨提醒：图片仅供参考，商品以实物为准
SEWF3920F1L00P9
1mΩ ±1% 8W
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 车规 仅适用于直流采样电路
- 品牌名称
- RESI(开步睿思)
- 商品型号
- SEWF3920F1L00P9
- 商品编号
- C5224161
- 商品封装
- 3920
- 包装方式
- 编带
- 商品毛重
- 0.64克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流采样电阻/分流器 | |
| 电阻类型 | 分流器 | |
| 阻值 | 1mΩ | |
| 精度 | ±1% |
| 属性 | 参数值 | |
|---|---|---|
| 功率 | 8W | |
| 温度系数 | ±25ppm/℃ | |
| 安装方式 | 贴片 |
商品概述
高精密低温度系数纯合金检流电阻采用开步电子自主开发的精密电阻合金经过精密加工后，利用专用电子束焊接设备进行焊接。基于电阻合金一致性的控制能力、精密加工能力以及高效焊接水平的完美结合，产品在冲压后无需调阻即可以达到最高±0.5%的目标精度。该系列在 -55°C~+170°C 范围内的温度系数 ≤±25 ppm/°C 。“Trimming Free”技术避免了调阻后带来的额定电流损失，也避免了由于调阻缺口带来的电流聚集热点，极大提升了产品的可靠性。同时，由于焊接质量的提升，显著降低了产品的热电势，提高了产品的长期稳定性。本系列产品从原材料到核心装备、核心工艺均实现了自主可控，质量稳定，交付及时。
商品特性
- 阻值范围 1.0mΩ~5.0mΩ
- 最高精度 ±0.5%
- 温度系数 ≤±25ppm/°C
- 额定电流 25A~89A
- 高精密，低温度系数，高可靠性，高稳定性
应用领域
汽车电子、精密电源、仪器仪表、分容化成、医疗设备
