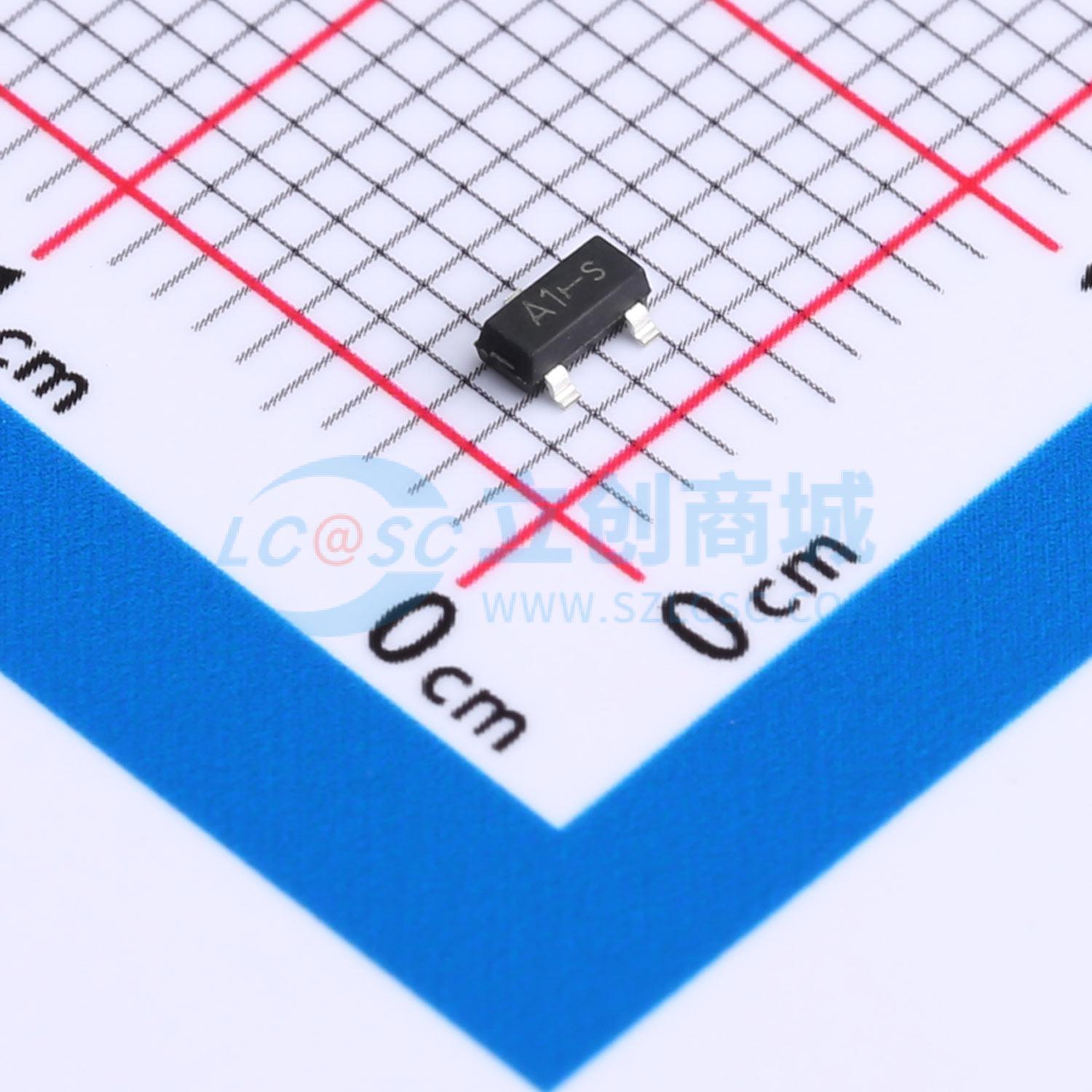

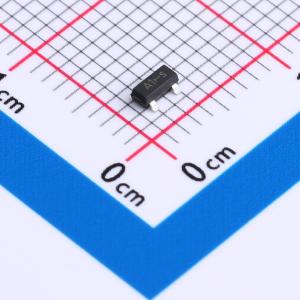

温馨提醒：图片仅供参考，商品以实物为准
ESJ2301
1个P沟道 耐压:20V 电流:2.3A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- P沟道，-20V，-2A，82mΩ@-4.5V,-2.0A；应用领域：DC/DC转换器、便携式设备负载开关、LED驱动器、电源模块等。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- ESJ2301
- 商品编号
- C5224170
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 2.3A | |
| 导通电阻(RDS(on)) | 90mΩ@4.5V；110mΩ@2.5V | |
| 耗散功率(Pd) | 1.4W | |
| 阈值电压(Vgs(th)) | 700mV |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 3.3nC@2.5V | |
| 输入电容(Ciss) | 405pF | |
| 反向传输电容(Crss) | 55pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 75pF |
商品概述
ATM2320KNSA是一款N沟道逻辑增强型功率场效应晶体管，采用高单元密度的先进沟槽技术制造，可实现出色的RDS(ON)。 这种高密度制程专门用于最小化导通电阻。该器件特别适用于低压应用，以及需要在超小外形表面贴装封装中实现低在线功率损耗的场景。
商品特性
- -20V,在 VGS = -4.5 V 时,RDS(ON) = 90 mΩ(典型值)
- 在 VGS = -2.5 V 时,RDS(ON) = 110 mΩ(典型值)
- 快速开关
- 高密度单元设计,实现低导通电阻 RDS(ON)
- 材料:无卤素
- 可靠耐用
- 具备雪崩额定值
- 低漏电流
应用领域
- PWM 应用
- 负载开关
- 便携式/台式电脑的电源管理
- DC/DC 转换
