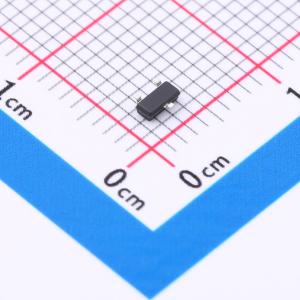

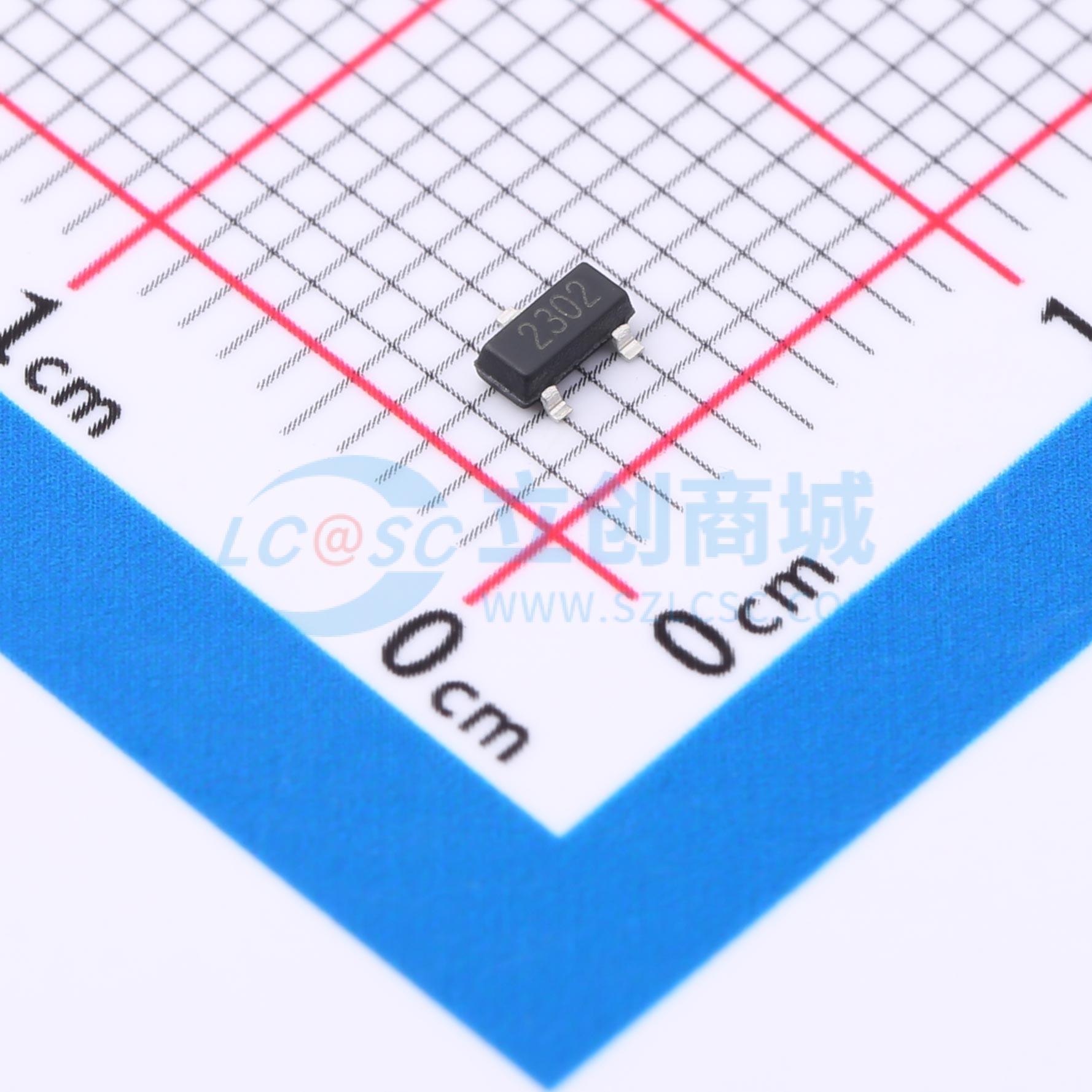

DMG2302UK-7-ES
1个N沟道 耐压:20V 电流:3.3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道,20V,3.5A,45mΩ@4.14V；应用领域：DC/DC转换器、便携式设备负载开关、LED驱动器、电源模块等。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- DMG2302UK-7-ES
- 商品编号
- C5224188
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 3.3A | |
| 导通电阻(RDS(on)) | 45mΩ@4.5V；62mΩ@2.5V | |
| 耗散功率(Pd) | 0.9mW | |
| 阈值电压(Vgs(th)) | 700mV@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 3nC@4.5V | |
| 输入电容(Ciss) | 200pF | |
| 反向传输电容(Crss) | 28pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 35pF |
商品概述
ESJ2301 是 P 沟道增强型 MOS 场效应晶体管。采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的导通电阻 RDS(ON)。该器件适用于 DC-DC 转换、电源开关和充电电路。标准产品 ESJ2301 为无铅产品。
商品特性
- -20V，在 VGS = -4.5 V 时，RDS(ON) = 90 mΩ（典型值）
- 在 VGS = -2.5 V 时，RDS(ON) = 110 mΩ（典型值）
- 快速开关
- 高密度单元设计，实现低导通电阻 RDS(ON)
- 材料：无卤素
- 可靠耐用
- 具备雪崩额定值
- 低漏电流
应用领域
- PWM 应用
- 负载开关
- 便携式/台式电脑的电源管理
- DC/DC 转换
