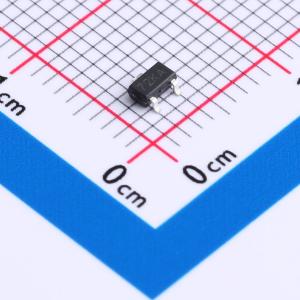

温馨提醒：图片仅供参考，商品以实物为准
NDS7002A-ES
1个N沟道 耐压:60V 电流:300mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 带ESD防护，N沟道，60V，0.38A，1.75Ω@10V；应用领域：开关电路、继电器、驱动器、高速信号线驱动、低边开关等。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- NDS7002A-ES
- 商品编号
- C5224210
- 商品封装
- SOT23-3L
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 380mA | |
| 导通电阻(RDS(on)) | 2.06Ω@4.5V | |
| 耗散功率(Pd) | 350mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | 2nC@10V | |
| 输入电容(Ciss) | 45pF@10V | |
| 反向传输电容(Crss) | 8pF@10V | |
| 工作温度 | -55℃~+150℃ |
商品概述
NCE3401-ES是P沟道增强型MOS场效应晶体管。采用先进的沟槽技术和设计，可在低栅极电荷下提供优异的RDS(ON)。该器件适用于DC-DC转换、电源开关和充电电路。标准产品NCE3401-ES为无铅产品。
商品特性
- 30V，VGS = -10 V时，RDS(ON) = 42 mΩ（典型值）
- VGS = -4.5 V时，RDS(ON) = 49 mΩ（典型值）
- 快速开关
- 高密度单元设计，实现低RDS(on)
- 材料：无卤
- 可靠耐用
- 雪崩额定
- 低泄漏电流
应用领域
- PWM应用-负载开关-便携式/台式PC的电源管理-DC/DC转换
