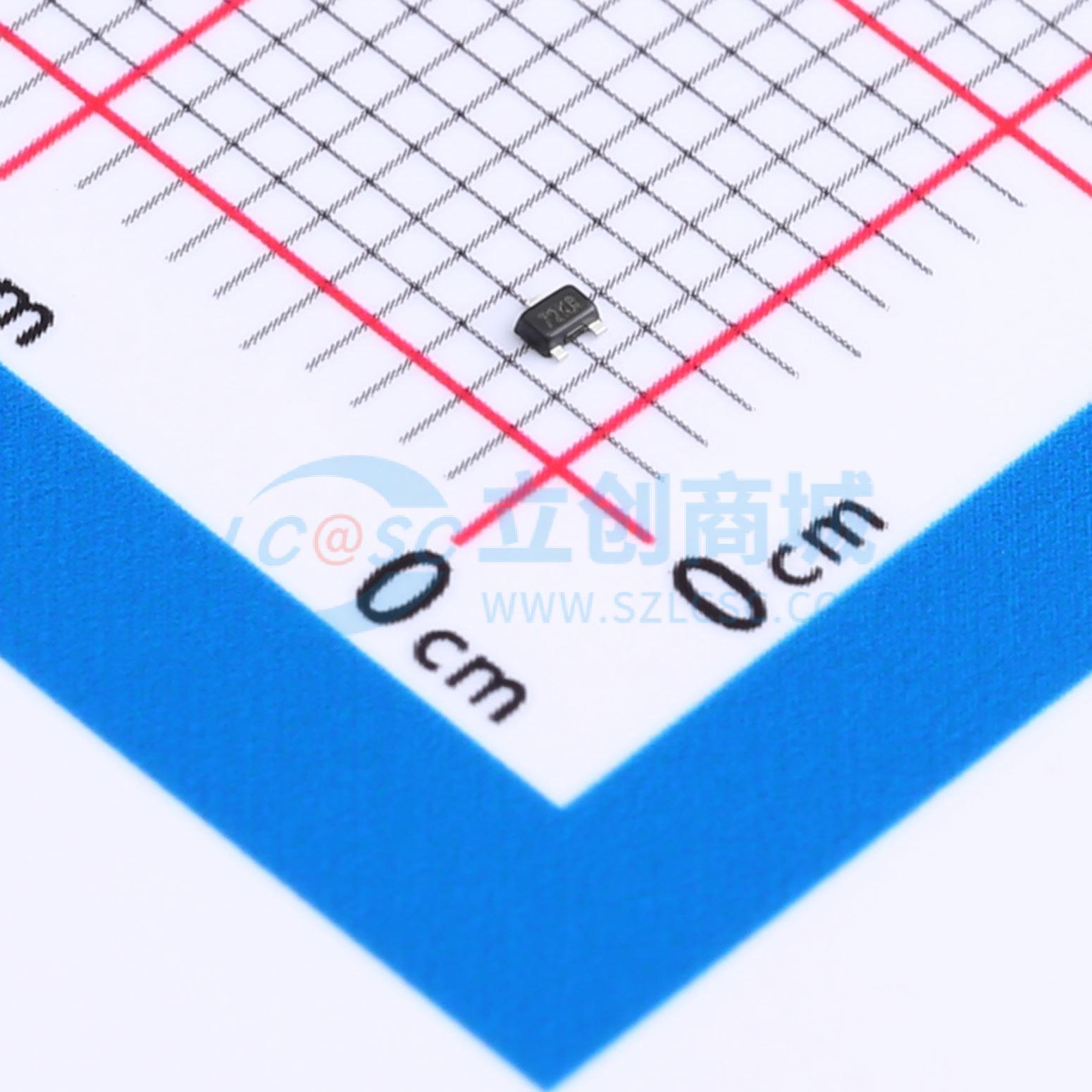

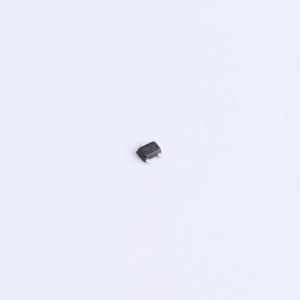

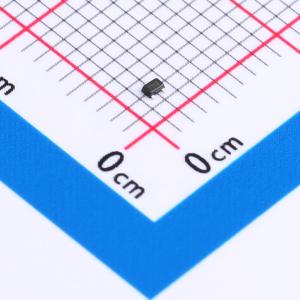

温馨提醒：图片仅供参考，商品以实物为准
2N7002M3T5G-ES
1个N沟道 耐压:60V 电流:180mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 带ESD防护，N沟道，60V，0.3A，1.85Ω@10V；应用领域：开关电路、继电器、驱动器、高速信号线驱动、低边开关等。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- 2N7002M3T5G-ES
- 商品编号
- C5224234
- 商品封装
- SOT-723
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 180mA | |
| 导通电阻(RDS(on)) | 1.9Ω@10V；2.4Ω@4.5V | |
| 耗散功率(Pd) | 150mW | |
| 阈值电压(Vgs(th)) | 1.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 1.12nC@10V | |
| 输入电容(Ciss) | 30.5pF | |
| 反向传输电容(Crss) | 4.1pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 5.5pF |
商品概述
2V7002LT1G-ES是N沟道增强型MOS场效应晶体管。采用先进的沟槽技术和设计，在低栅极电荷的情况下提供出色的漏源导通电阻（RDS(ON)）。该器件适用于DC-DC转换、电源开关和充电电路。标准产品2V7002LT1G-ES为无铅产品。
商品特性
- 60V，栅源电压（VGS）= 10 V时，漏源导通电阻（RDS(ON)）= 1.85 Ω（典型值）
- 栅源电压（VGS）= 4.5 V时，漏源导通电阻（RDS(ON)）= 2.05 Ω（典型值）
- 采用沟槽MOSFET技术
- 高密度单元设计，实现低漏源导通电阻（RDS(on)）
- ESD保护 - 人体模型（HBM）：2 kV
- 材料：无卤素
- 可靠耐用
- 具有雪崩额定值
- 低漏电流
应用领域
- PWM应用
- 负载开关
- 便携式/台式电脑的电源管理
- DC/DC转换
