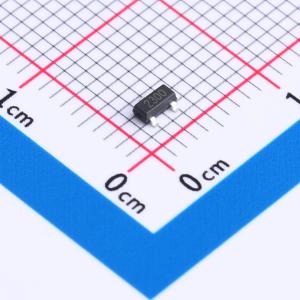

温馨提醒：图片仅供参考，商品以实物为准
DN2300-ES
1个N沟道 耐压:20V 电流:4A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- N沟道,20V,4.0A,,25.0mΩ@4.5V,0.75V@250uA；应用领域：DC/DC转换器、便携式设备负载开关、LED驱动器、电源模块等。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- DN2300-ES
- 商品编号
- C5224177
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | 25mΩ@4.5V | |
| 耗散功率(Pd) | 1.2W | |
| 阈值电压(Vgs(th)) | 750mV |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 6nC@4.5V | |
| 输入电容(Ciss) | 470pF | |
| 反向传输电容(Crss) | 50pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 55pF |
商品概述
第三代功率MOSFET为设计人员提供了快速开关、坚固的器件设计、低导通电阻和高性价比的最佳组合。 对于功率要求较高而无法使用TO - 220AB器件的商业 - 工业应用，首选TO - 247AC封装。TO - 247AC与早期的TO - 218封装类似，但由于其具有绝缘安装孔，性能更优。它还能提供更大的引脚间爬电距离，以满足大多数安全规范的要求。
商品特性
- 20V,RDS(ON) = 25 mΩ(典型值),VGS = 4.5 V
- RDS(ON) = 29 mΩ(典型值),VGS = 2.5 V
- 高密度单元设计,实现低 RDS(ON)
- 材料:无卤
- 可靠耐用
- 雪崩额定
- 低漏电流
应用领域
- PWM 应用
- 负载开关
- 便携式/台式电脑的电源管理
- DC/DC 转换
