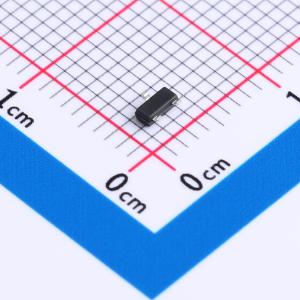

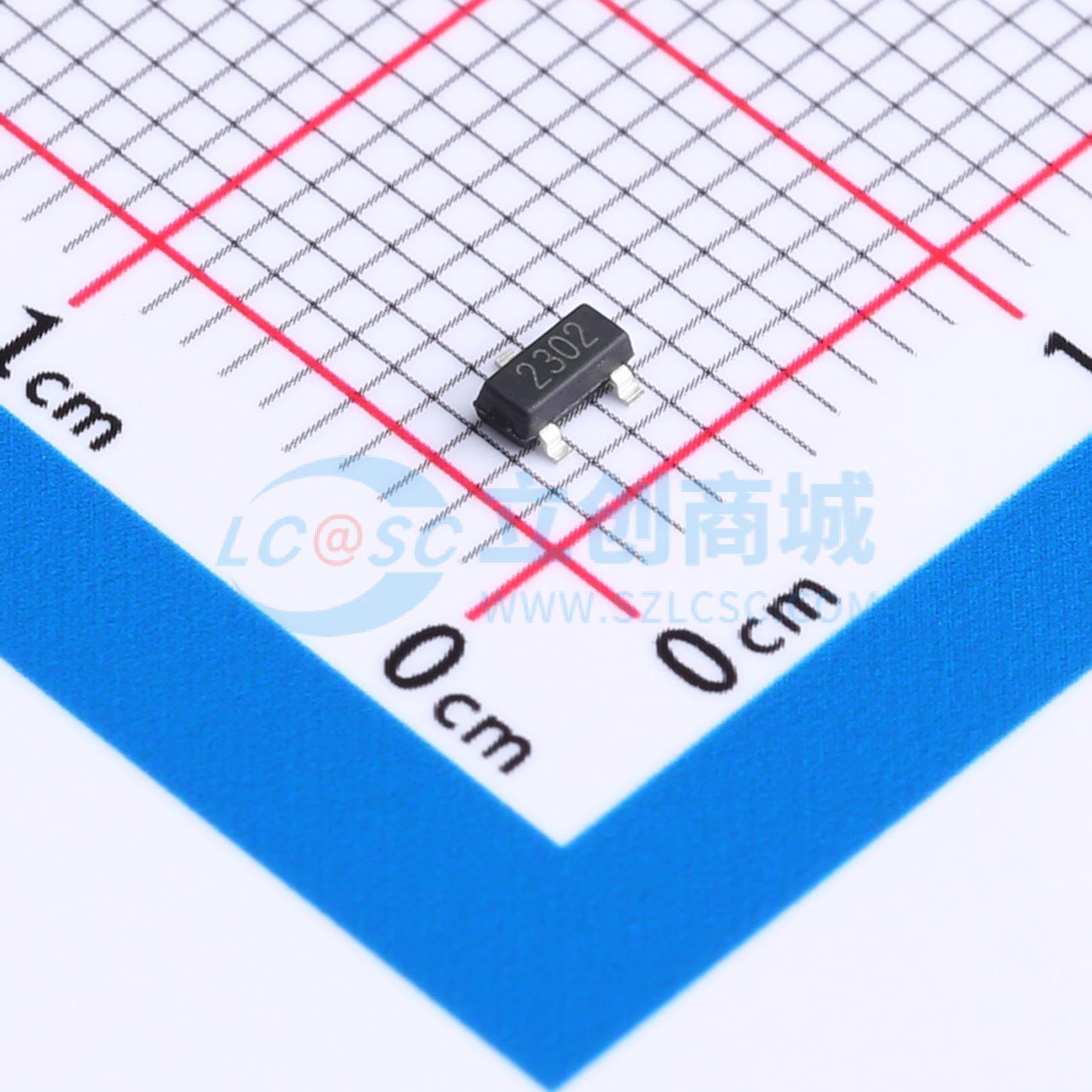

Si2302CDS-T1-GE3-ES
1个N沟道 耐压:20V 电流:3.3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道,20V,3.5A,45mΩ@4.8V；应用领域：DC/DC转换器、便携式设备负载开关、LED驱动器、电源模块等。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- Si2302CDS-T1-GE3-ES
- 商品编号
- C5224182
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 3.3A | |
| 导通电阻(RDS(on)) | 45mΩ@4.5V；62mΩ@2.5V | |
| 耗散功率(Pd) | 400mW | |
| 阈值电压(Vgs(th)) | 700mV@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 3nC@4.5V | |
| 输入电容(Ciss) | 200pF | |
| 反向传输电容(Crss) | 28pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 35pF |
商品概述
NCEP40P80G采用超级沟槽技术，该技术经过独特优化，可提供最高效的高频开关性能。由于极低的漏源导通电阻（RDS(ON)）和栅极电荷（Qg）组合，导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流。
商品特性
- 漏源电压（VDS） = -40V，漏极电流（ID） = -80A
- 栅源电压（VGS） = -10V时，漏源导通电阻（RDS(ON)） = 6.3 mΩ（典型值）
- 栅源电压（VGS） = -4.5V时，漏源导通电阻（RDS(ON)） = 9.0 mΩ（典型值）
- 出色的栅极电荷 × 漏源导通电阻（RDS(on)）乘积（品质因数FOM）
- 极低的导通电阻（RDS(on)）
- 工作温度150 °C
- 无铅引脚镀层
- 100%进行了非钳位感性开关（UIS）测试！
- 100%进行了ΔVds测试！
应用领域
- 直流-直流转换器
- 非常适合高频开关和同步整流
