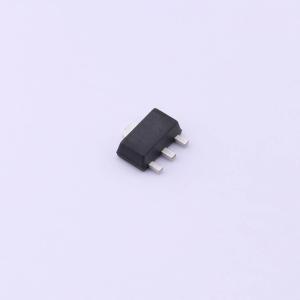

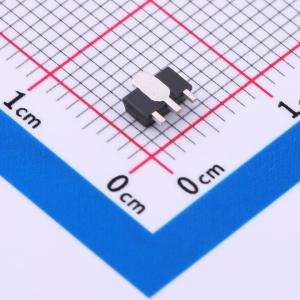

温馨提醒：图片仅供参考，商品以实物为准

AT6230A33SQG

3.3V 400mA 5.5V

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: 是高精度CMOS LDO稳压器，具有低功耗、高纹波抑制比和低压差的特点。非常适合当今前沿的手机。内部包括参考电压源、误差放大器、驱动晶体管、限流器和相位补偿器。限流器的折返电路还可作为输出限流器和输出引脚的短路保护。还与低ESR陶瓷电容器完全兼容，可降低成本并提高输出稳定性。由于在很宽的频率范围内具有出色的瞬态响应性能和高PSRR，即使在频繁的负载波动期间也能保持高水平的输出稳定性。CE功能可关闭稳压器的输出，从而大大降低功耗。
品牌名称: Agertech(艾吉芯)
商品型号: AT6230A33SQG
商品编号: C5221642
商品封装: SOT-89-3
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

商品概述

AT6230系列是高精度CMOS LDO稳压器，具有低功耗、高纹波抑制比和低压差的特点。AT6230系列非常适合当今先进的手机。AT6230内部包括参考电压源、误差放大器、驱动晶体管、电流限制器和相位补偿器。AT6230的电流限制器折返电路还可作为输出电流限制器和输出引脚的短路保护。AT6230系列还与低ESR陶瓷电容完全兼容，可降低成本并提高输出稳定性。由于在宽频率范围内具有出色的瞬态响应性能和高PSRR，即使在频繁的负载波动期间，也能保持较高的输出稳定性。CE功能可关闭稳压器输出，从而大幅降低功耗。

商品特性

最大输出电流：400mA（VIN = 4.3V，VOUT = 3.3V）
压差：110mV（IOUT = 100mA时）
工作电压范围：1.8V ~ 5.5V
输出电压范围：1.2V
高精度：± 1%
低功耗：1.8μA（典型值）
待机电流：0μA（典型值）
高纹波抑制：70dB（1kHz时，AT6230C33）
线性调整率：0.035%/V（典型值）
内置温度保护和限流保护

应用领域

手机
无绳电话、无线电通信设备
便携式游戏设备
相机、摄像机
参考电压源
电池供电设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	3.3V
	输出电流	400mA
	电源纹波抑制比(PSRR)	70dB@(1kHz)

	属性	参数值
	压差	110mV@(100mA)
	静态电流(Iq)	1.8uA
	功能特性	热关断；过流保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
