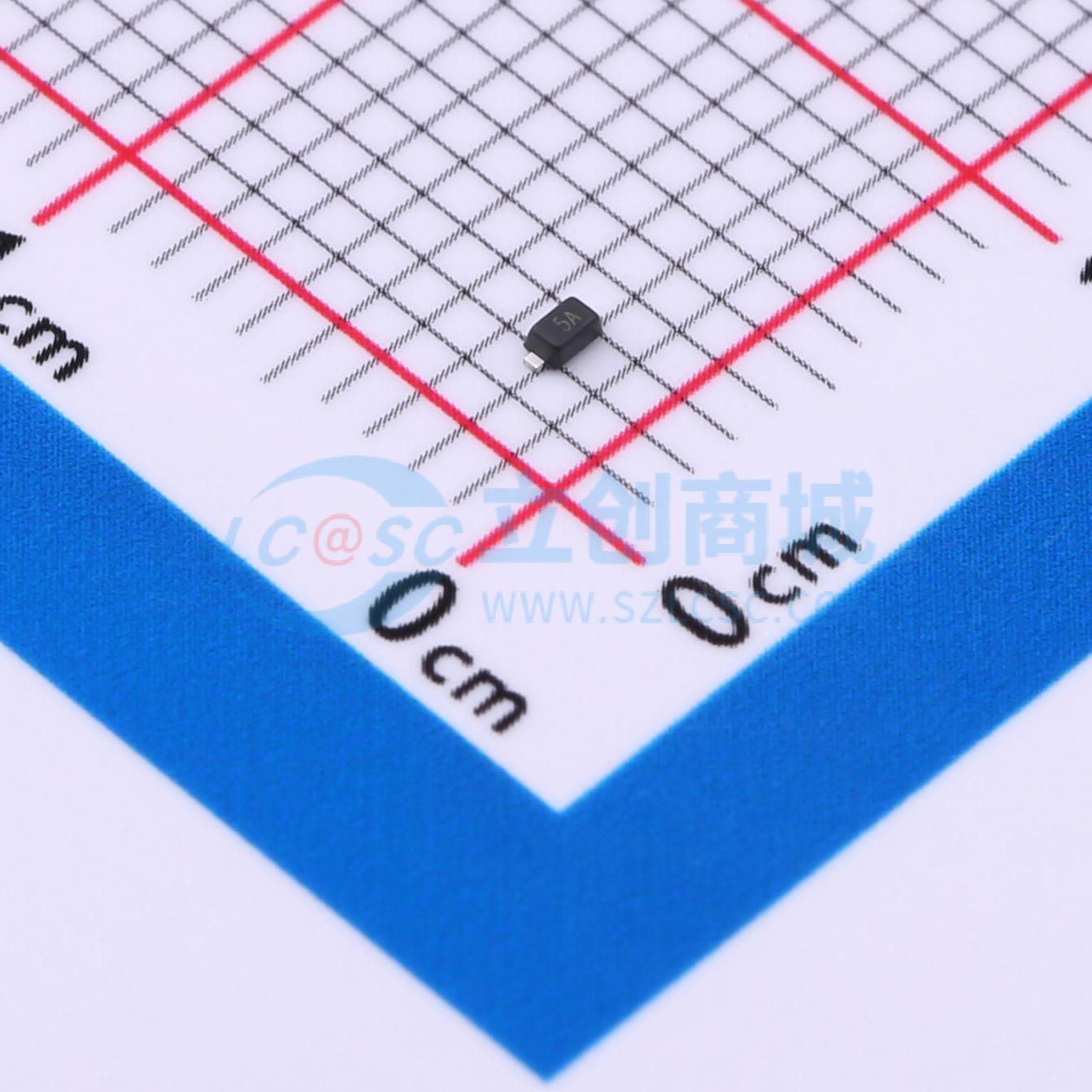

温馨提醒：图片仅供参考，商品以实物为准
ESDL5V0BOE
双向ESD 5V截止 峰值浪涌电流：8A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 静电保护模块
- 品牌名称
- Agertech(艾吉芯)
- 商品型号
- ESDL5V0BOE
- 商品编号
- C5221632
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6V | |
| 反向电流(Ir) | 100nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 10pF |
商品概述
ESDL5V0BOE 是一款双向 TVS。它专为保护连接到低速数据线和控制线的敏感电子元件而设计，可防止这些元件受到 ESD（静电放电）、EFT（电快速瞬变）和雷击造成的过应力影响。 ESDL5V0BOE 可根据 IEC61000 - 4 - 2 标准提供高达 ± 30 KV 的 ESD 保护，并能根据 IEC61000 - 4 - 5 标准承受高达 8A（8/20 μs）的峰值脉冲电流。 ESDL5V0BOE 采用 SOD - 523 封装。标准产品无铅且无卤素。
商品特性
- 关断电压：最大 ± 5 V
- 根据 IEC61000 - 4 - 2（ESD）标准为每条线路提供瞬态保护：±30 kV（接触）；根据 IEC61000 - 4 - 4（EFT）标准：40A（5/50ns）；根据 IEC61000 - 4 - 5（浪涌）标准：8A（8/20 μs）
- 超低电容：典型 C_J = 10 pF
- 低泄漏电流
- 低钳位电压：在 IPP = 16A（TLP）时，典型 V_CL = 10.0V
- 固态硅技术
应用领域
- 手机
- 平板电脑
- 笔记本电脑
- 其他便携式设备
- 网络通信设备
