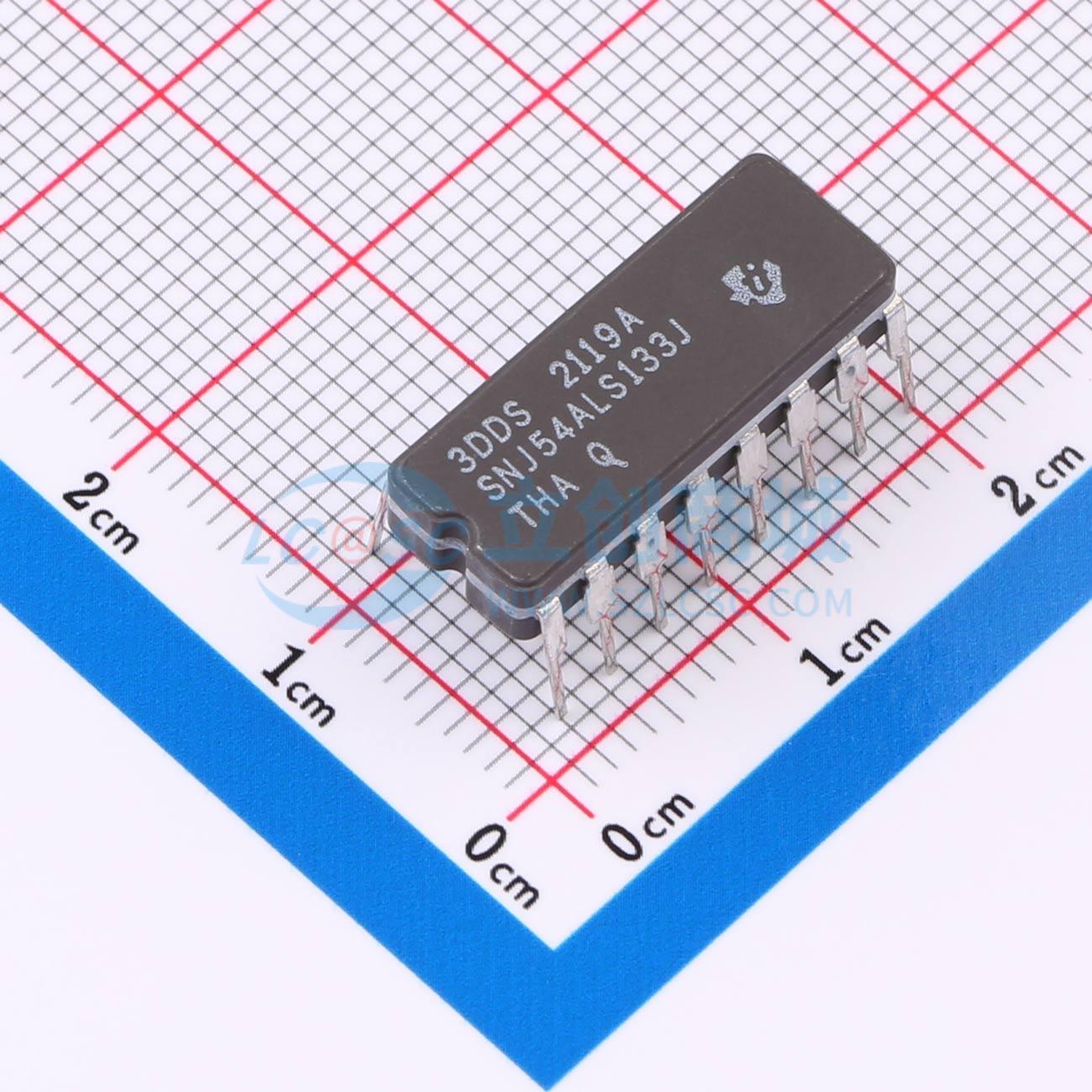

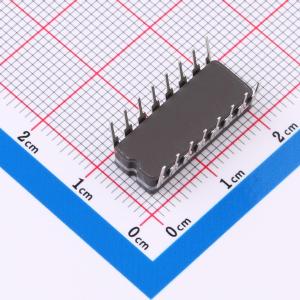

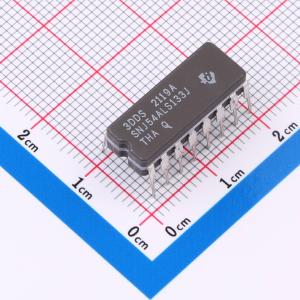

温馨提醒：图片仅供参考，商品以实物为准
SNJ54ALS133J
单路 13 输入、4.5V 至 5.5V 双极与非门
- 描述
- SN54ALS133 单通道 13 输入、4.5V 至 5.5V 双极与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SNJ54ALS133J
- 商品编号
- C5217598
- 商品封装
- CDIP-16
- 包装方式
- 管装
- 商品毛重
- 2.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | - | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 400uA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | 250mV~500mV | |
| 系列 | - | |
| 传播延迟(tpd) | 16ns@4.5V~5.5V,50pF；47ns@4.5V~5.5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 13 | |
| 功能特性 | - |
商品概述
封装选项包括塑料小外形(D)封装、陶瓷芯片载体(FK)、标准塑料(N)和陶瓷(J)300密耳双列直插封装。该器件包含1路13输入正与非门，在正逻辑下执行以下布尔函数:Y = 非(A·B·C·D·E·F·G·H·I·J·K·L·M)Y = 非A + 非B + 非C + 非D + 非E + 非F + 非G + 非H + 非I + 非J + 非K + 非L + 非MSN74ALS133的工作温度范围为0℃至70℃。
