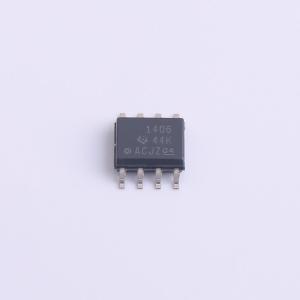

THVD1406DR
0.5Mbps
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- THVD1406 具有自动方向控制和 ±12kV IEC ESD 保护功能的 3.3V 至 5V 500Kbps RS-485 半双工收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- THVD1406DR
- 商品编号
- C5215918
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 工作电压 | 3V~5.5V | |
| 数据速率 | 500Kbps | |
| 节点数 | 256 |
| 属性 | 参数值 | |
|---|---|---|
| 静电保护 | ±16kV | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 1.7mA | |
| 通讯模式 | 半双工 |
商品概述
THVD14x6（THVD1406和THVD1426）器件是适用于工业应用的强大的半双工RS - 485收发器。这些器件具有使用数据输入引脚的自动方向控制，可减少驱动器启用和接收器启用功能对单独引脚的依赖。这减少了所需的隔离通道数量或逻辑控制所需的GPIO引脚数量。这些总线引脚可耐受高级别的IEC ESD事件，从而无需使用其他系统级保护组件。 这些器件由3V至5.5V单电源供电。总线引脚具备宽共模电压范围和低输入泄漏，从而使这些器件适用于长线缆上的多点应用。 这些器件采用可实现快插兼容性的业界通用8引脚SOIC封装。此外，这些器件采用节省空间的小型SOT封装。这些器件的额定温度范围为 - 40℃至125℃。
商品特性
- 符合或超出TIA/EIA - 485A标准要求
- 3V至5.5V电源电压
- 使用数据输入引脚的自动方向控制
- 半双工RS - 422/RS - 485数据速率：THVD1406为500kbps，THVD1426为12Mbps
- 总线I/O保护：±16kV HBM ESD；±12kV IEC 61000 - 4 - 2接触放电；±15kV IEC 61000 - 4 - 2空气间隙放电；±4kV IEC 61000 - 4 - 4快速瞬变脉冲
- ±16V总线故障保护
- 节省空间的小型8引脚SOT封装选项(2.1mm×1.2mm)
- 工业级工作温度范围： - 40℃至125℃
- 用于噪声抑制的较大接收器滞后
- 低功耗：低待机电源电流3μA（典型值）；运行期间静态电流1.7mA（典型值）
- 适用于热插拔功能的无干扰上电/断电
- 开路、短路和空闲总线失效防护
- 1/8单位负载（多达256个总线节点）
应用领域
- 工厂自动化和控制
- 楼宇自动化
- HVAC系统
- 视频监控
- 智能电表
