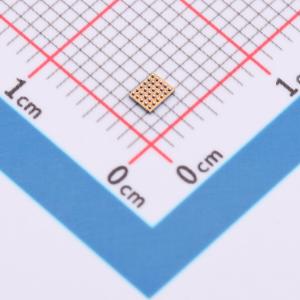

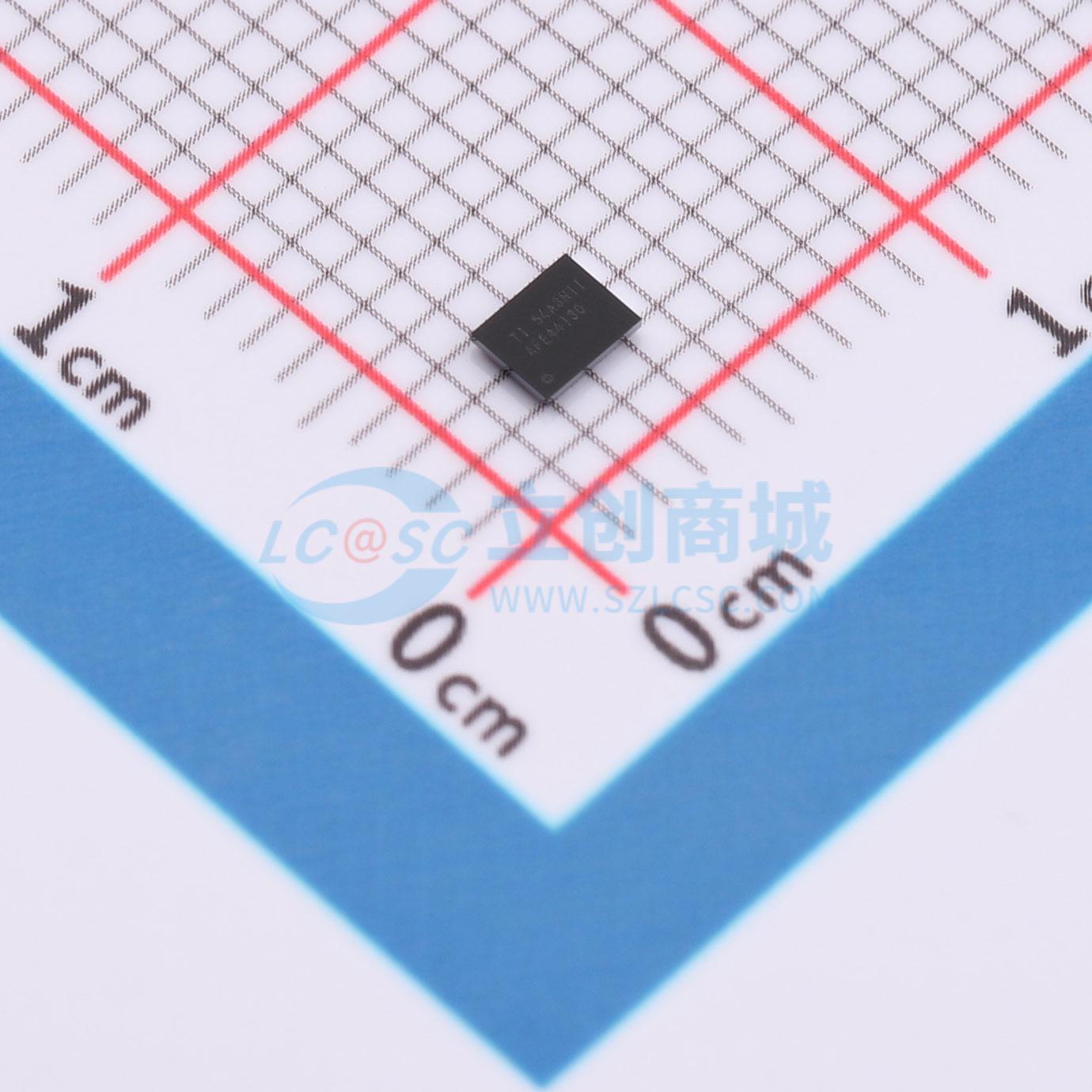

AFE44I30YZR

AFE44I30 是一款模拟前端，适用于光学生物传感应用，例如心率监测(HRM) 和周围毛细血管氧饱和度(SpO₂) 测量。该器件支持多达六个可切换发光二极管(LED) 和四个光电二极管。可以定义多达24 个信号相位，并且能够以同步方式从每个相位获取信号。光电二极管的电流通过跨阻放大器(TIA) 转换为电压，并使用模数转换器(ADC) 进行数字化。ADC 代码可存储在128 样本的先入先出(FIFO) 块中。可以使用I²C 接口对FIFO 进行读取。这款AFE 还配有带8 位电流控制的全集成LED 驱动器。该器件具有宽动态范围的发送和接收电路，有助于感测超小信号电平。

• 支持多达24 个相位的信号采集，在每个相位内均可实现灵活的6 个LED、4 个PD 分配，从不同的传感器以不同的数据速率同时采集信号
• 精确、连续的心率监测：在16μA PD 电流下系统SNR 高达108dB，以低电流在可穿戴设备上持续运行，其典型值为：LED 为15μA，接收器为20μA
• 支持共阳极LED 配置
• 8 位可编程LED 电流，可调范围为25mA 至250mA
• 可点亮两个并联LED 且具有独立的每相位电流控制功能的模式
• 每相位可编程LED 导通时间
• 同时支持6 个LED，适用于SpO₂、HRM 或多波长HRM
• 支持4 路时分多路复用光电二极管输入
• 2 个并行接收器（两组TIA/滤波器）
• 每个TIA 输入端具有单独的环境失调电压消减DAC，具有8 位的每相位控制功能和高达255μA 的可调范围
• 每个TIA 输入端具有单独的LED 失调电压消减DAC，具有5 位的每相位控制功能和15.5μA 的范围
• 接近100dB 的环境抑制，频率高达10Hz
• 具有可编程带宽的噪声滤波功能
• 跨阻增益：3.7kΩ 至1MΩ
• 支持外部时钟和内部振荡器模式
• 可选择以与系统主时钟同步的方式获取数据
• 自动环境、LED 直流消除
• 采样深度为128 的FIFO
• I²C 接口
• 2.6mm × 2.1mm DSBGA 封装，0.4mm 间距
• 电源：Rx：1.7V - 1.9V（LDO 旁路）；1.9V - 3.6V（LDO 启用），Tx：3V - 5.5V，IO：1.7 - 3.6V

• 用于可穿戴设备和耳戴式设备的光学心率监测(HRM)
• 心率变异分析(HRV)
• 脉动式血氧计(SpO₂) 测量
