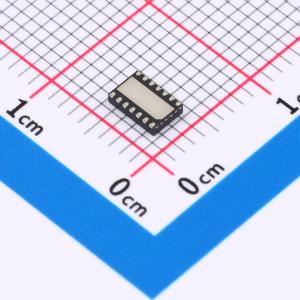

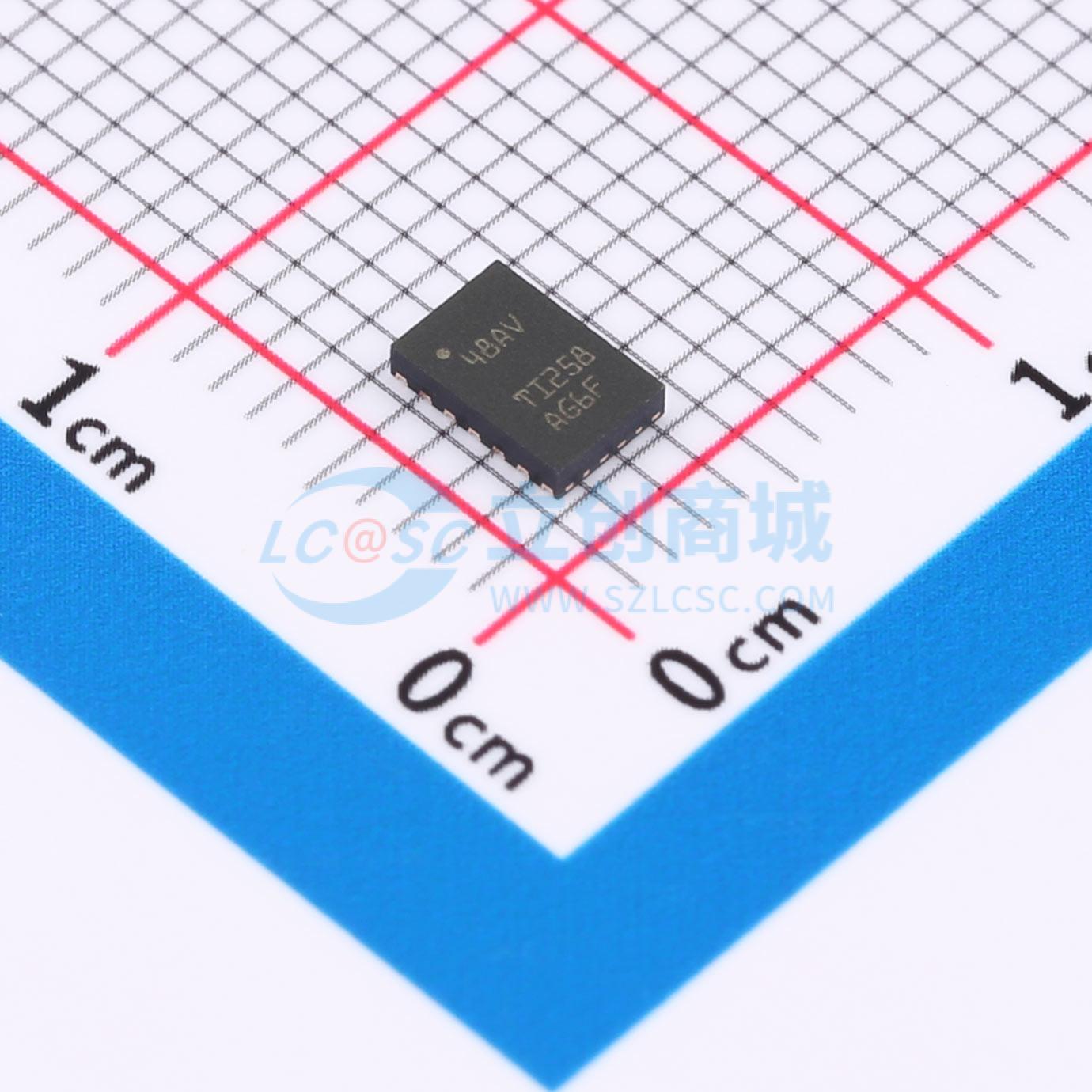

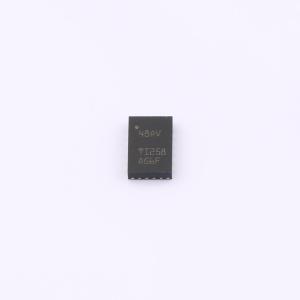

温馨提醒：图片仅供参考，商品以实物为准
TCAN1048AVDMTRQ1
具有1.8V I/O支持和待机模式的汽车类双路CAN FD收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双路高速CAN收发器，符合ISO11898-2:2016物理层标准要求，支持传统CAN和CAN FD网络，数据速率高达8Mbps。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TCAN1048AVDMTRQ1
- 商品编号
- C5215834
- 商品封装
- VSON-14(3x4.5)
- 包装方式
- 编带
- 商品毛重
- 0.071克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN-FD收发器 | |
| 数据速率 | 8Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.7V~5.5V | |
| 工作温度 | -40℃~+150℃ | |
| 通道数 | 2 |
商品概述
TCAN1046V-Q1 和 TCAN1048V-Q1 (TCAN104xAV-Q1) 是双路高速控制器局域网 (CAN) 收发器，符合ISO 11898-2:2016 高速 CAN 规范的物理层要求。TCAN104xAV-Q1 收发器支持传统 CAN 和 CAN FD 网络（数据速率高达 8 兆位/秒 (Mbps)）。该器件包含通过 V₁₀ 端子实现的内部逻辑电平转换功能，允许将收发器 IO 直接连接到 1.8V、2.5V、3.3V 或 5V 逻辑 IO。
商品特性
- AEC-Q100（等级 1）：符合汽车应用要求
- 两个具有独立模式控制功能的高速 CAN 收发器
- 符合 ISO 11898-2:2016 物理层标准要求
- 提供功能安全
- 支持传统 CAN 和经优化的 CAN FD 性能（数据速率为 2、5 和 8Mbps）
- 支持 12V 和 24V 电池应用
- 接收器共模输入电压：±12V
- 保护特性：
- 总线故障保护：±58V
- 欠压保护
- TXD 显性超时 (DTO)
- 数据速率低至 9.2kbps
- 热关断保护 (TSD)
- 工作模式：
- 正常模式
- 支持远程唤醒请求功能的低功耗待机模式
- 优化了未上电时的性能
- 总线和逻辑引脚为高阻抗（运行总线或应用上无负载）
- 支持热插拔：在总线和 RXD 输出上可实现上电和断电无干扰运行
- 结温范围： -40℃ 至 150℃
- 采用 SOIC (14) 封装和无引线 VSON (14) 封装(4.5mm×3.0mm) ，具有改进的自动光学检查 (AOI)功能
应用领域
- 汽车和运输
- 车身控制模块
- 汽车网关
- 高级驾驶辅助系统 (ADAS)
- 信息娱乐系统
