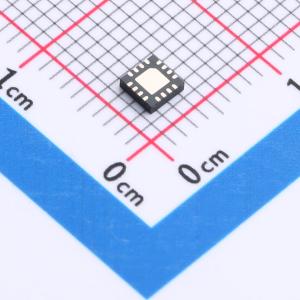

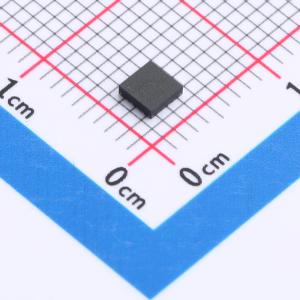

温馨提醒：图片仅供参考，商品以实物为准

TRS3221EIRGTR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TRS3221E是一个单驱动器、单接收器RS-232解决方案，通过单个VCC电源供电。RS-232引脚提供IECG1000-4-2 ESD保护。该器件符合TIA/EIA-232-F的要求并在异步通信控制器与串行端口连接器之间提供电气接口。
品牌名称: TI(德州仪器)
商品型号: TRS3221EIRGTR
商品编号: C5215879
商品封装: VQFN-16(3x3)
包装方式: 编带
商品毛重: 0.058克(g)

商品参数

商品概述

TRS3221E是一个单驱动器、单接收器RS - 232解决方案，通过单个VCC电源供电。RS - 232引脚提供IECG1000 - 4 - 2 ESD保护。该器件符合TIA/EIA - 232 - F的要求并在异步通信控制器与串行端口连接器之间提供电气接口。电荷泵和四个小型外部电容器支持由单个3V至5.5V电源供电。这些器件以高达250kbit/s的数据信号传输速率和最高30V/us的驱动器输出压摆率运行。

串行端口处于非活动状态时，可提供灵活的电源管理控制选项。当FORCEON为低电平且FORCEOFF为高电平时，自动断电功能启用。在这种运行模式下，如果器件在接收器输入中未感应到有效的RS - 232信号，则禁用驱动器输出。如果FORCEOFF设定为低电平且EN为高电平，则驱动器和接收器均关闭，且电源电流降低至1μA。断开串行端口的连接或关闭外围驱动器会导致发生自动断电情况。当FORCEON和FORCEOFF均为高电平时可禁用自动断电。

启用自动断电的情况下，向接收器输入施加有效信号时，器件会自动激活。INVALID输出会通知用户接收器输入端是否存在RS - 232信号。如果接收器输入电压大于2.7V或小于 - 2.7V，或者介于 - 0.3V至0.3V之间的时间少于30μs，则INVALID为高电平（有效数据）。如果接收器输入电压在 - 0.3V至0.3V之间的时间超过30μs，则INVALID为低电平（无效数据）。

商品特性

为RS - 232引脚提供IESD保护
±15kV人体放电模式(HBM)
±8kV (IEC61000 - 4 - 2，接触放电)
±15kV (IEC61000 - 4 - 2，空气间隙放电)
符合或超出TIA/EIA - 232 - F和ITUv.28标准的要求
由3V至5.5V VCC电源供电
速率高达250kbit/s
一个驱动器和一个接收器
近似于芯片级封装，16引脚VQFN（RGT，比TSSOP封装小82%）
低待机电流：1μA（典型值）
外部电容器：4×0.1μF
支持5V逻辑输入（3.3V电源时）
备选高速引脚兼容器件(1Mbit/s) - TRSF3221E
自动断电功能可自动使用驱动器以节省能耗

应用领域

工业PC
有线网络
数据中心和企业级计算
电池供电型系统
PDA
笔记本电脑
便携式计算机
掌上电脑
手持设备

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	数据速率	500Kbps

	属性	参数值
	工作电压	3V~3.6V；4.5V~5.5V
	静电保护	±15kV
	有无电荷泵	有
	工作温度	0℃~+70℃；-40℃~+85℃
	静态电流	1mA
