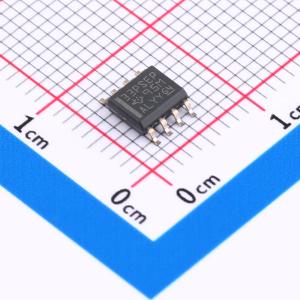

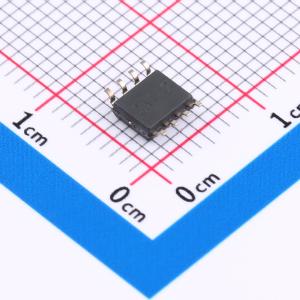

SN55HVD233MDPSEP
采用增强型塑料的SN55HVD233-SEP 3.3V耐辐射CAN收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 用于符合ISO11898标准的控制器局域网（CAN）串行通信物理层的应用。数据传输速率高达1Mbps。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN55HVD233MDPSEP
- 商品编号
- C5215853
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN收发器 | |
| 数据速率 | 1Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~3.6V | |
| 工作电流 | 6mA | |
| 工作温度 | -55℃~+125℃ |
商品概述
符合ISO 11898-2 标准 总线引脚故障保护大于 ±16V 总线引脚ESD 保护大于±14kV HBM 数据传输速率高达1Mbps 扩展级共模范围:–7V 至12V 高输入阻抗支持120 个节点 LVTTL I/O 可承受5V 的电压 可调节的驱动器传输次数，用于改善信号质量 未供电节点不会干扰总线 低电流待机模式， 200uA （典型值） 诊断回送功能 热关断保护 加电和断电无干扰总线输入和输出 – 具有低 VC C 的高输入阻抗功率循环过程中单片输出 SN55HVD233-SEP 用于采用符合ISO 11898 标准的控制器局域网(CAN) 串行通信物理层的应用。作为CAN 收发器，此器件在差分CAN 总线和CAN 控制器间提供传输和接收能力，信令速度高达1Mbps。 SN55HVD233-SEP 专门用于非常严苛的辐射环境，具有交叉线保护、过压保护、 ±16V 接地失效保护和过热（热关断）保护功能。此器件可在–7V 至12V 的宽共模范围内运行。此收发器是用于卫星应用的微处理器、FPGA 或ASIC 的主机CAN 控制器与差分CAN总线之间的接口。
应用领域
- 支持近地轨道空间应用
- 空间数据总线通信和控制
- 用于机载数据处理的卫星遥测和遥控
- CANopen、DeviceNet、CAN Kingdom、ISO 11783、NMEA 2000、SAE J1939 等CAN 总线标准
