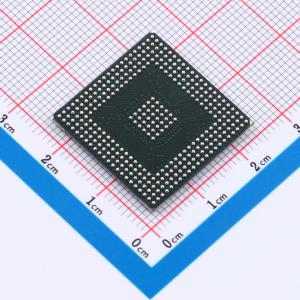

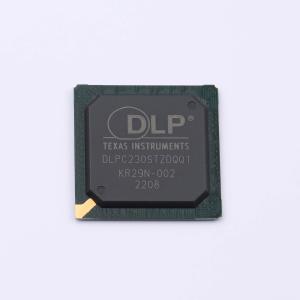

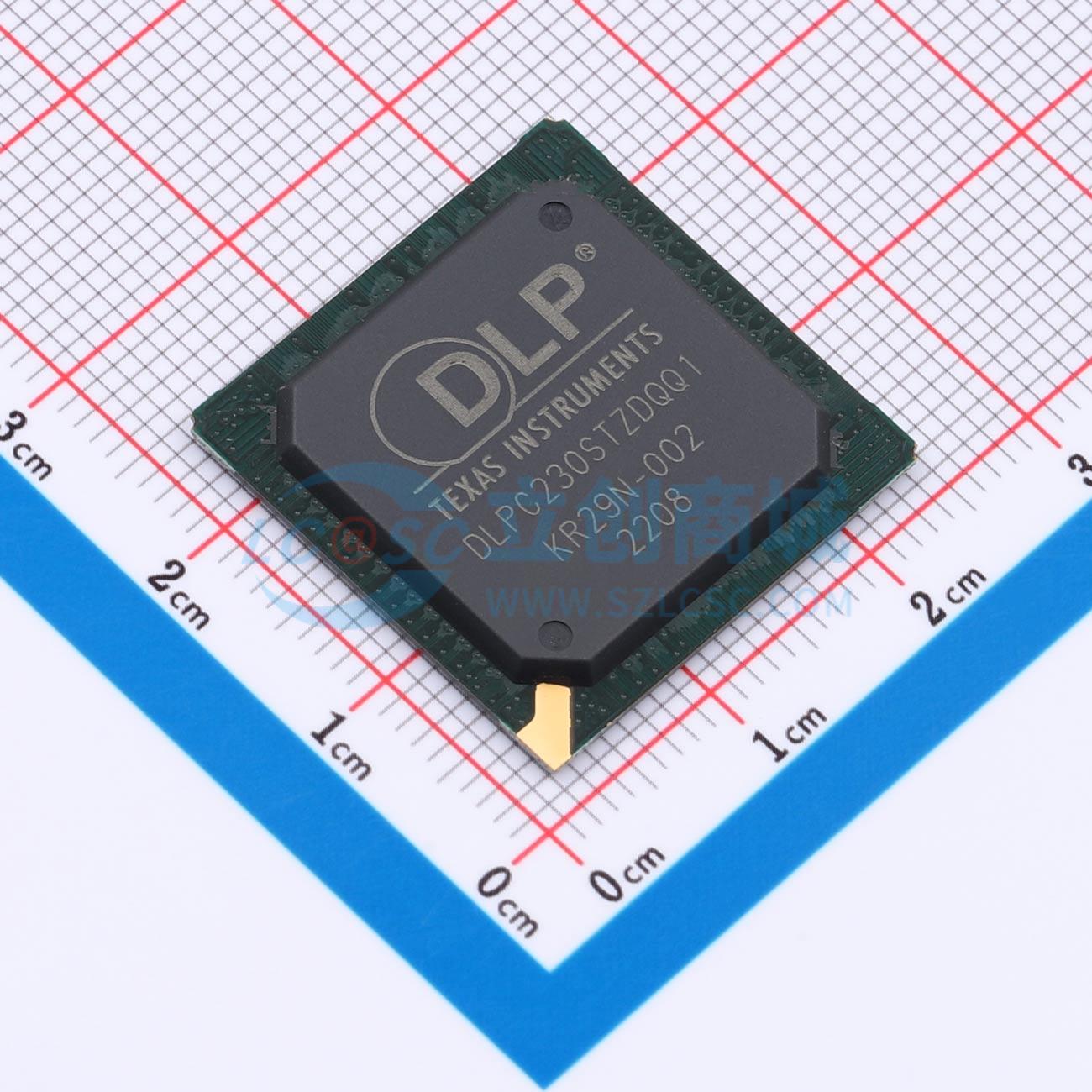

DLPC23STZDQRQ1

用于汽车应用的DLPC230S-Q1 DMD显示控制器是DLP5530S-Q1芯片组的一部分，该芯片组用于有功能安全要求的车内显示应用（如增强现实抬头显示器和挡风玻璃仪表盘）。该芯片组还包括一个0.55° DMD和TPS99000S-Q1系统管理与照明控制器。DLPC230S-Q1集成了带错误码纠正（SECDED ECC）的嵌入式处理器，支持主机控制和实时反馈、片上诊断以及系统监控功能。片上包含SRAM，无需外部DRAM。与TPS99000S-Q1结合使用时，DLPC230S-Q1支持抬头显示应用中超过5000:1的高动态范围调光。600 MHz的Sub-LVDS DMD接口可实现高DMD刷新率，生成无缝且绚丽的数字图像，同时降低辐射干扰。

• 适用于汽车应用
• 通过AEC-Q100认证，结果如下：
  • 器件温度等级2：环境工作温度范围为-40°C至+105°C
  • 器件HBM ESD分类等级2
  • 器件CDM ESD分类等级C4B
• 提供功能安全质量管理文档，有助于ISO 26262功能安全系统设计，最高可达ASIL-B等级
• DMD显示控制器支持：
  • DLP5530S-Q1汽车内饰显示芯片组
• 视频处理：
  • 缩放输入图像以匹配DMD分辨率
  • 边框调整：垂直图像位置调整范围达±50%，水平调整范围达±10%，减少机械对准需求（适用于抬头显示）
  • 支持像素加倍或四倍，以允许低分辨率视频输入
  • 伽马校正
• 带纠错（ECC）的嵌入式处理器：
  • 片上诊断和自测试能力
  • 系统诊断，包括温度监控、器件接口监控和光电二极管监控
  • 集成平滑调光管理
  • 可配置GPIO
• 无需外部RAM，内部SRAM用于图像处理
• 600 MHz的Sub-LVDS DMD接口，低功耗和低辐射
• 扩频时钟技术，降低电磁干扰
• 视频输入接口：
  • 单个OpenLDI（FPD-Link I）端口，最高110 MHz
  • 24位RGB并行接口，最高110 MHz
• 可配置主机控制接口：
  • 串行外设接口（SPI），10 MHz
  • I2C（400 kHz）
  • 主机IRQ信号，为关键系统错误提供实时反馈
• 与TPS99000S-Q1系统管理和照明控制器的接口

• 宽视野和增强现实抬头显示器（HUD）
• 数字仪表盘、导航和信息娱乐挡风玻璃显示屏
