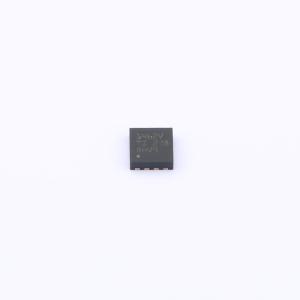

温馨提醒：图片仅供参考，商品以实物为准

TCAN1462VDRBRQ1

TCAN1462-Q1和TCAN1462V-Q1具有信号改善功能（SIC)、待机模式和故障保护功能的汽车类CAN FD 收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有信号改善功能（SIC)、待机模式和故障保护功能的汽车类CAN FD 收发器
品牌名称: TI(德州仪器)
商品型号: TCAN1462VDRBRQ1
商品编号: C5215833
商品封装: SON-8(3x3)
包装方式: 编带
商品毛重: 0.059克(g)

商品参数

商品概述

TCAN1462-Q1 和 TCAN1462V-Q1 都是高速控制器局域网 (CAN) 收发器，满足 ISO 11898-2:2016 高速 CAN 规范的物理层要求和 CiA 601-4 信号改善功能 (SIC) 规范。这些器件可减少显性到隐性边缘的信号振铃，并能在复杂的网络拓扑中实现更高的吞吐量。借助信号改善功能，许多应用能够在具有多个无端桩线的大型网络中以 2Mbps、5Mbps 甚至更高的速率工作，从而发挥 CAN FD（灵活数据速率）的真正优势。这些器件满足 CiA 601-4 要求的时序规范，因此与普通的 CAN FD 收发器相比，具有更严格的位时序对称性。这提供了更大的时序窗口来对正确的位进行采样，并能够在固有振铃和位失真的大型复杂星形网络中实现无差错通信。这些器件与 TCAN1044A-Q1 或 TCAN1042-Q1 等 8 引脚 CAN FD 收发器引脚兼容。以“V”为后缀的 TCAN1462-Q1 器件具有通过 V10 逻辑电源端子实现的内部逻辑电平转换功能，允许直接连接到 1.8V、2.5V 或 3.3V 控制器。这些收发器支持低功耗待机模式，允许通过 CAN 总线（符合 ISO 11898-2:2016 定义的唤醒模式 (WUP)）实现远程唤醒。该器件系列还包括许多保护功能，例如欠压检测、热关断 (TSD)、驱动器显性超时 (TXD DTO) 和 ±58V 总线故障保护。 TCAN1462(V)-Q1 器件符合或超过 ISO 11898-2:2016 高速 CAN（控制器局域网）物理层标准和 CiA 601-4 信号改善能力 (SIC) 规范中的规格。这些器件与数据速率无关，因此向后兼容，可支持传统 CAN 应用，同时还支持高达 8Mbps 的 CAN FD 网络。这些器件支持待机模式，可将收发器置于超低电流消耗模式。在 CAN 总线上接收到有效的唤醒模式 (WUP) 后，器件会通过 RXD 引脚向微控制器发送信号。然后，MCU 可以使用 STB 引脚将器件置于正常模式。 TCAN1462V-Q1 具有两个独立的电源轨，即 VCC 总线侧电源和 V10 逻辑电源（用于逻辑电平转换，可直接连接到 1.8V、2.5V、3.3V 或 5V 控制器）。

商品特性

AEC Q100（1 级）：符合汽车应用要求
符合 ISO 11898-2:2016 和 CiA 601-4 标准的要求
通过减少复杂拓扑中的振铃，积极改善总线信号
向后兼容，可用于传统 CAN 网络
V10 电平转换支持：1.7V 至 5.5V
正常模式
支持远程唤醒请求功能的低功耗待机模式
未供电时具有无源行为
总线和逻辑终端处于高阻态（运行总线或应用上无负载）
支持热插拔：在总线和 RXD 输出上可实现上电/断电无干扰运行
定义了浮动逻辑引脚和电源欠压情况下的器件行为
总线引脚上提供 IEC ESD 保护 ±58V
CAN 总线容错
VCC 和 V10（仅限 V 型号）电源终端具有欠压保护特性
TXD 显性状态超时 (TXD DTO)
热关断保护 (TSD)
采用 SOIC (8)、小型 SOT-23 (8) 和无引线 3mm x 3mm VSON (8) 封装，具有可润湿侧翼并提供改善的自动光学检测 (AOI) 功能

应用领域

汽车网关
高级驾驶辅助系统 (ADAS)
车身电子装置和照明
混合动力、电动和动力总成系统
汽车信息娱乐系统与仪表组

	属性	参数值
	商品目录	CAN收发器
	类型	CAN-FD收发器
	数据速率	8Mbps
	工作电压	4.5V~5.5V

	属性	参数值
	工作电流	70mA
	工作温度	-40℃~+125℃
	静态电流	5uA
