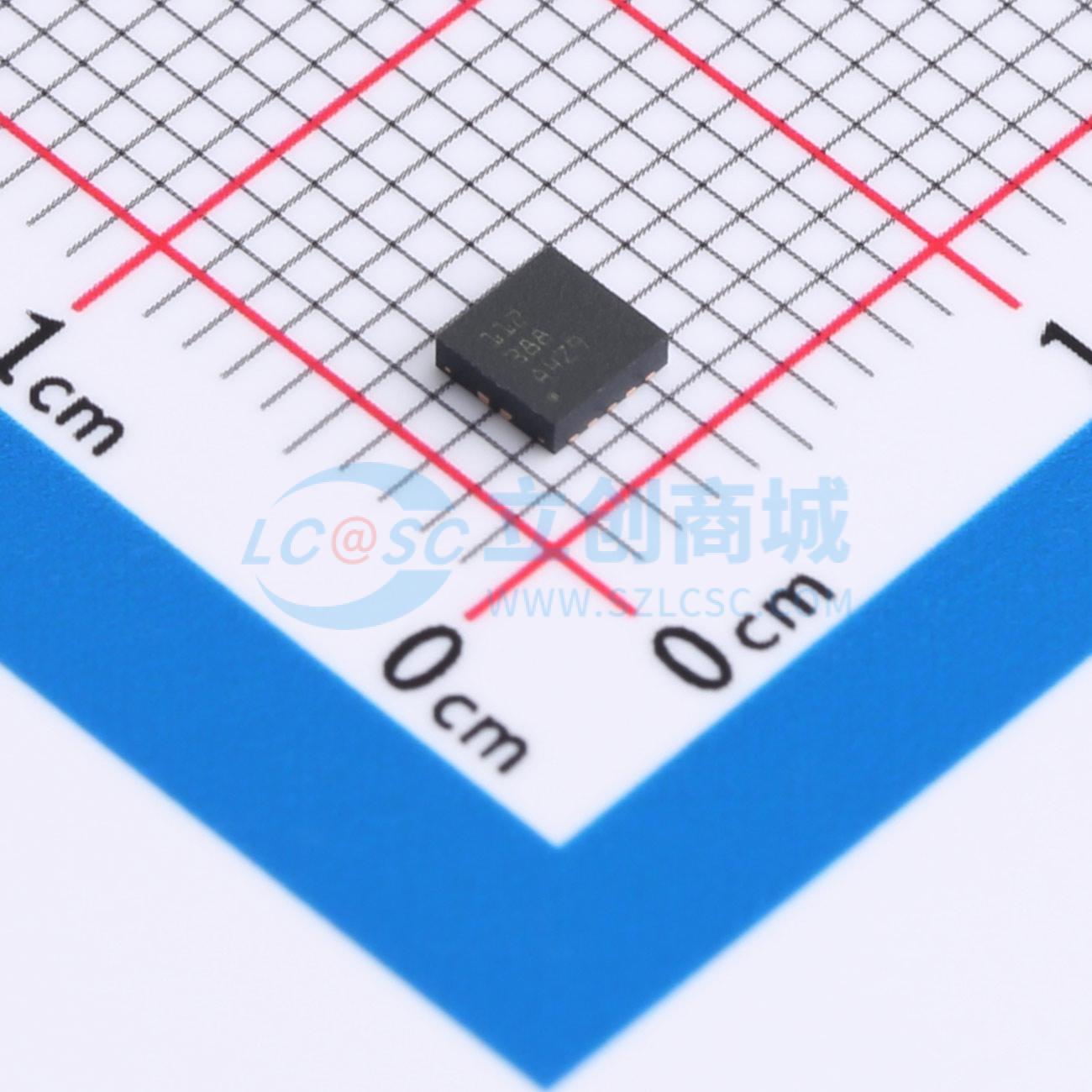

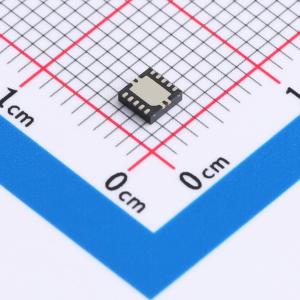

TIOL112DRCR

TIOL112(x) 系列收发器使用 IO-Link 接口实现工业双向点到点通信。当此器件通过一个三线制接口连接至一个 IO-Link 主器件时，主器件能够发起通信并与远程节点交换数据，而此时 TIOL112(x) 则用作一个用于通信的完整物理层。 这些器件能够承受高达 1.2kV (500Ω) 的 IEC61000-4-5 浪涌，并集成反向极性保护功能。只需通过一个简单的引脚可编程接口，便可轻松连接到控制器电路。可使用外部电阻器配置输出电流限值。TIOL112(x)可配置为生成唤醒脉冲并用于 IO-link 主应用。针对欠压、过流和过热情况提供了故障报告和内部保护功能。

• 7V 至 36V 电源电压
• PNP、NPN 或 IO-Link 可配置输出
• IEC 61131-9 COM1、COM2 和 COM3 数据速率支持
• 与 TIOL111(x) 引脚兼容，并提升了性能
• 在 200mA 条件下，残余电压低，为 0.5V（典型值）
• 有效驱动器电流限制能力
• 改善了封装的热性能
• 更低的驱动器压摆率，以减少过冲：最大 750ns
• 使系统更加稳健的集成保护特性
• 可配置驱动器过流限制：50mA 至 350mA
• L+、CQ 和 L- 上高达 65V 的有效反极性保护
• 过流、过热和 UVLO 的故障指示灯
• 电感性负载的安全快速消磁功能
• 工作环境温度： -40°C 至 125°C
• L+ 和 CQ 上的集成式 EMC 保护
• ±8kV IEC 61000-4-2 ESD 接触放电
• ±4kV IEC 61000-4-4 电气快速瞬变
• ±1.2kV/500Ω IEC 61000-4-5 浪涌
• 较大电容性负载驱动能力
• < 2µA CQ 泄露电流
• < 1.5mA 静态电源电流
• 集成式 LDO 选项可支持高达 20mA 的电流
• TIOL1123：3.3V LDO
• TIOL1125：5V LDO
• TIOL1123L (YAH)：可选 3.3V/5V 输出
• 远程唤醒指示和唤醒生成
• 节省空间的小型封装选项
• 3mm x 3mm 10 引脚 VSON 封装：与 TIOL111 引脚兼容
• 2.45 mm x 1.7 mm DSBGA 封装

• 现场发送器和执行器
• 工厂自动化
• 过程自动化
• 远程 IO 中的 IO-Link PHY
