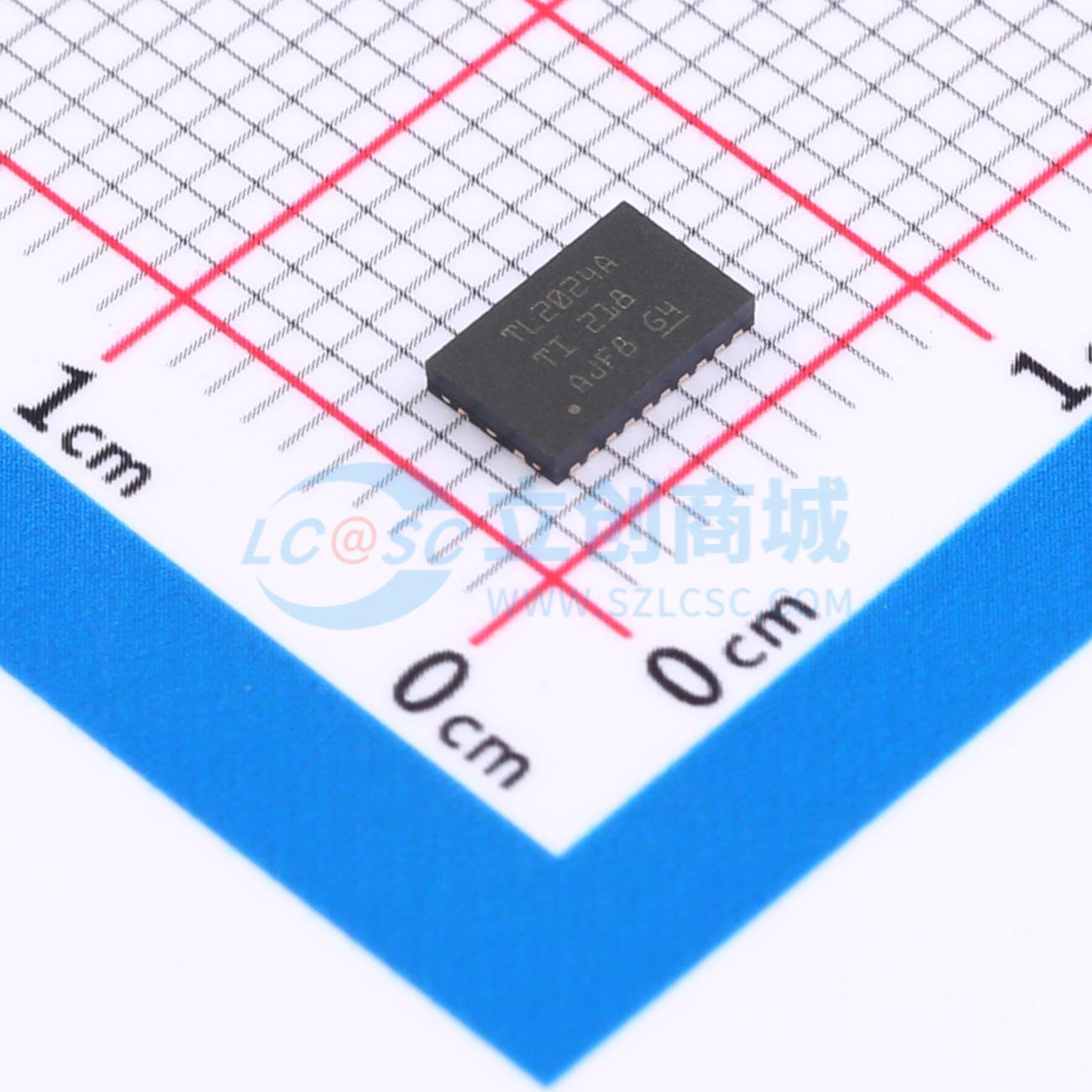

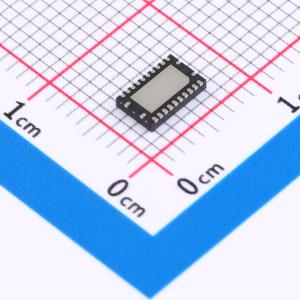

TLIN2024ARGYRQ1
具有显性状态的汽车类四路本地互连网络(LIN) 收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TLIN2024A-Q1 具有显性状态的汽车类四路本地互连网络 (LIN) 收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLIN2024ARGYRQ1
- 商品编号
- C5215826
- 商品封装
- VQFN-24
- 包装方式
- 编带
- 商品毛重
- 0.281818克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 通道数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 唤醒功能；欠压保护；热关断保护；ESD保护；TXD占优超时；局部唤醒；低功耗模式；总线故障保护；使能 |
商品概述
TLIN2024A-Q1 器件是一款四路本地互连网络 (LIN) 物理层收发器，集成了唤醒和保护功能，符合 LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A 和 ISO/DIS 17987–4 标准。LIN 是一根单线制双向总线，通常用于低速车载网络，数据传输速率高达 20kbps。TLIN2024A-Q1 旨在为 12V 和 24V 应用提供支持，具有更宽的工作电压范围和额外的总线故障保护。该器件具有两个独立的双路LIN 收发器模块，VSUP1/2 可控制独立的双路收发器模块。TLIN2024A-Q1 接收器支持高达 100kbps 的数据速率，从而更快速地执行内联编程。该器件通过使用可降低电磁发射 (EME) 的限流波形整形驱动器，将 TXD 输入上的 LIN 协议数据流转化为 LIN 总线信号。接收器将数据流转化为逻辑电平信号，此信号通过开漏 RXD引脚发送到微处理器。睡眠模式可实现超低电流消耗，该模式允许通过 LIN 总线或 EN 引脚实现唤醒。TLIN2024A-Q1 集成了适用于 LIN 响应者节点应用的电阻器，还集成了 ESD 保护和故障保护功能，有助于减少应用中的外部元件数量。一旦发生接地漂移或电源电压断开，该器件可防止反馈电流经 LIN 流向电源输入，器件还包含欠压保护、过热关断保护和接地失效保护功能。
商品特性
- 符合面向汽车应用的 AEC-Q100（1 级）标准
- 符合 LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A 和ISO/DIS 17987–4 电气物理层 (EPL) 规格标准
- 符合 SAE J2602-1 面向汽车应用的 LIN 网络标准
- 提供功能安全文档，可帮助进行功能安全系统设计
- 支持 12V 和 24V 电池应用
- LIN 传输数据速率高达 20kbps
- LIN 接收数据速率高达 100kbps
- 工作电源电压范围 4 V 至 48 V
- 睡眠模式为超低电流消耗，支持LIN总线唤醒、通过 EN 引脚实现本地唤醒
- 集成 45kΩ LIN 上拉电阻器
- 在 LIN 总线和 RXD 输出上实现上电和断电无干扰运行
- 具备保护特性:±60V LIN 总线容错；VSUP 欠压保护；TXD 显性超时 (DTO) 保护；热关断保护；系统级未供电节点或接地断开失效防护
- 采用 3.5mm × 5.5mm VQFN 封装，提高了自动光学检测(AOI) 能力
应用领域
- 车身电子装置和照明
- 混合动力电动汽车和动力总成系统
- 信息娱乐系统与仪表组
