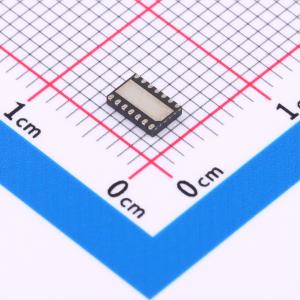

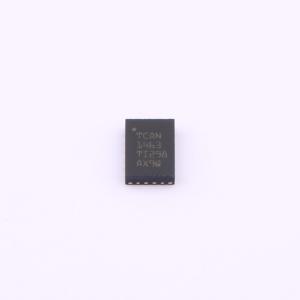

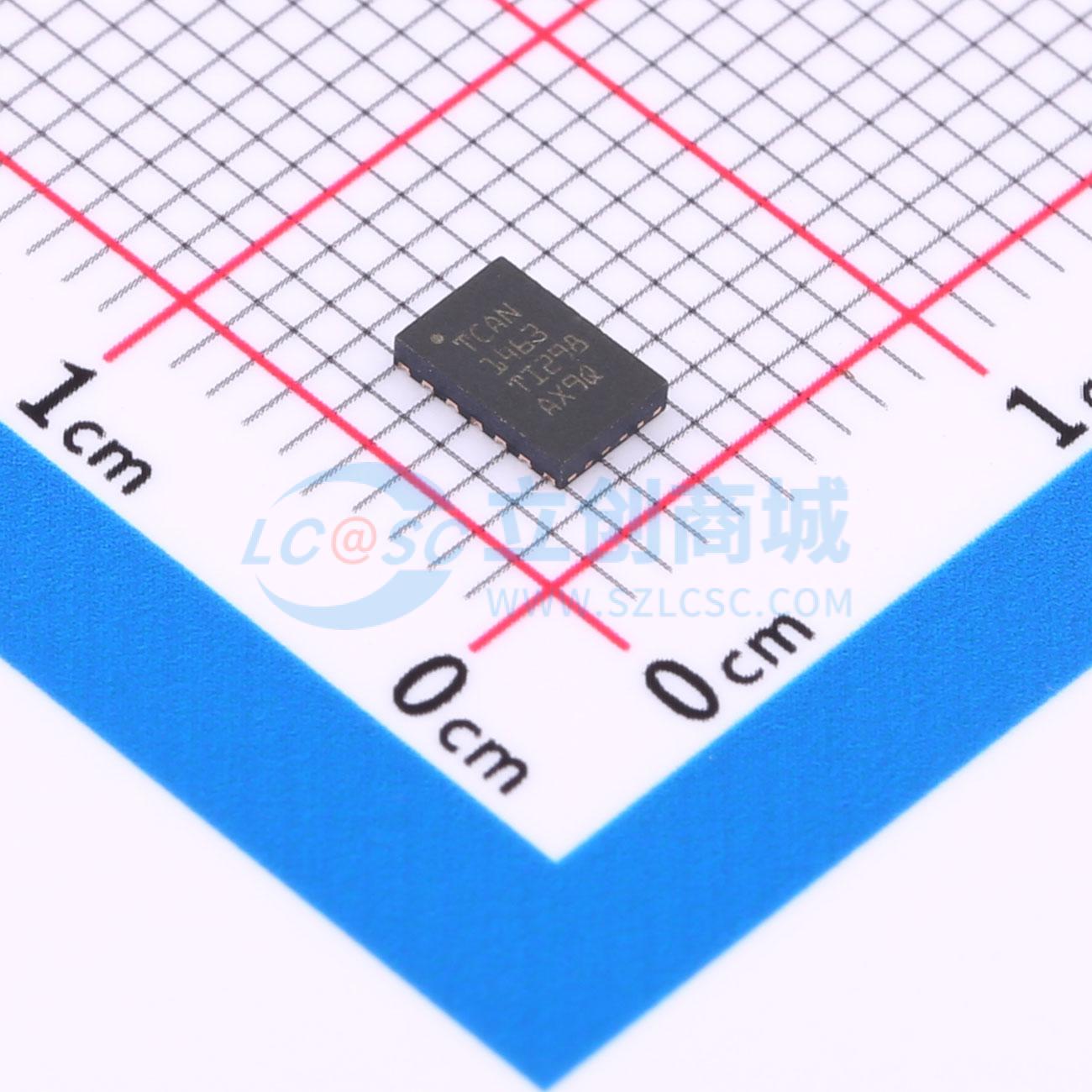

TCAN1463DMTRQ1

具有睡眠模式的汽车类信号改进CANFD收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 符合面向汽车应用的AEC-Q100标准，支持高达8Mbps的传统CAN和CANFD数据速率，具有信号改善功能。
品牌名称: TI(德州仪器)
商品型号: TCAN1463DMTRQ1
商品编号: C5215823
商品封装: VSON-14(3x4.5)
包装方式: 编带
商品毛重: 0.108克(g)

商品参数

商品概述

TCAN1463-Q1 是一款高速控制器局域网 (CAN) 收发器，满足 ISO 11898-2:2016 高速 CAN 规范的物理层要求和 CiA 601-4 SIC 规范。该器件支持高达 8 兆位每秒 (Mbps) 的传统 CAN 和 CAN FD（灵活数据速率）数据速率。

TCAN1463-Q1 可减少显性到隐性边沿的信号振铃，并能在复杂的网络拓扑中实现更高的吞吐量。借助 SIC，应用能够在具有多个未端接存根的大型网络中以 2Mbps、5Mbps 或更高的速率运行，从而发挥 CANFD 的真正优势。当不使用 INH_MASK 功能（INH_MASK 引脚悬空或连接到 GND）时，该器件与传统 CAN FD 收发器（例如 TCAN1043A-Q1 或 TCAN1043-Q1）的引脚兼容。

TCAN1463-Q1 可通过 INH 输出引脚选择性地启用系统上可能存在的各种电源，从而减少整个系统级别的电池电流消耗。这使得在低电流睡眠模式中，功率传送到除 TCAN1463-Q1 以外的所有系统元件，同时对 CAN 总线进行监控。检测到唤醒事件时，TCAN1463-Q1 通过将 INH 驱动至高电平来启动系统。

TCAN1463-Q1 具有一个 SWE 计时器，可在无操作 4 分钟 (tINACTIVE) 后，从待机模式安全转换为睡眠模式。如果 MCU 出现故障，无法将器件转换为正常模式，这一特性也可以保证器件转换为低功耗的睡眠模式。

商品特性

符合面向汽车应用的 AEC-Q100（1 级）标准
提供功能安全 – 可帮助进行功能安全系统设计的文档
符合 ISO 11898-2:2016 的要求
实现信号改善功能 (SIC)，在 CiA 601-4 中定义 – 通过消除振铃和增强位对称性来积极改进总线信号
支持高达 8Mbps 的传统 CAN 和 CAN FD
宽工作输入电压范围
VIO 电平转换支持：1.7V 至 5.5V 工作模式：正常模式、静音模式、待机模式、低功耗睡眠模式
高压 INH 输出，用于系统电源控制 INH_MASK 引脚可在虚假唤醒事件期间使 INH 保持禁用状态
支持通过 WAKE 引脚实现本地唤醒
如果出现系统电源故障或软件故障，睡眠唤醒错误 (SWE) 计时器可将系统从待机模式安全转换为睡眠模式。支持长时间上电
定义了未上电时的行为 – 总线和 IO 终端为高阻抗（运行总线或应用上无负载）
保护特性：±58V CAN 总线容错、VSUP 上支持负载突降、IEC ESD 保护、欠压保护、热关断保护、TXD 显性状态超时 (TXD DTO)
采用具有可湿性侧面的 14 引脚引线式（SOT 和 SOIC）封装以及无引线 (VSON) 封装，从而提高自动光学检测 (AOI) 能力

应用领域

车身电子装置和照明
汽车网关
高级驾驶辅助系统 (ADAS)
信息娱乐系统与仪表组
混合动力、电动和动力总成系统
个人交通工具 - 电动自行车
工业运输

	属性	参数值
	商品目录	CAN收发器
	类型	CAN-FD收发器
	数据速率	8Mbps
	工作电压	5V

	属性	参数值
	工作电流	70mA
	工作温度	-40℃~+150℃
	静态电流	60uA
