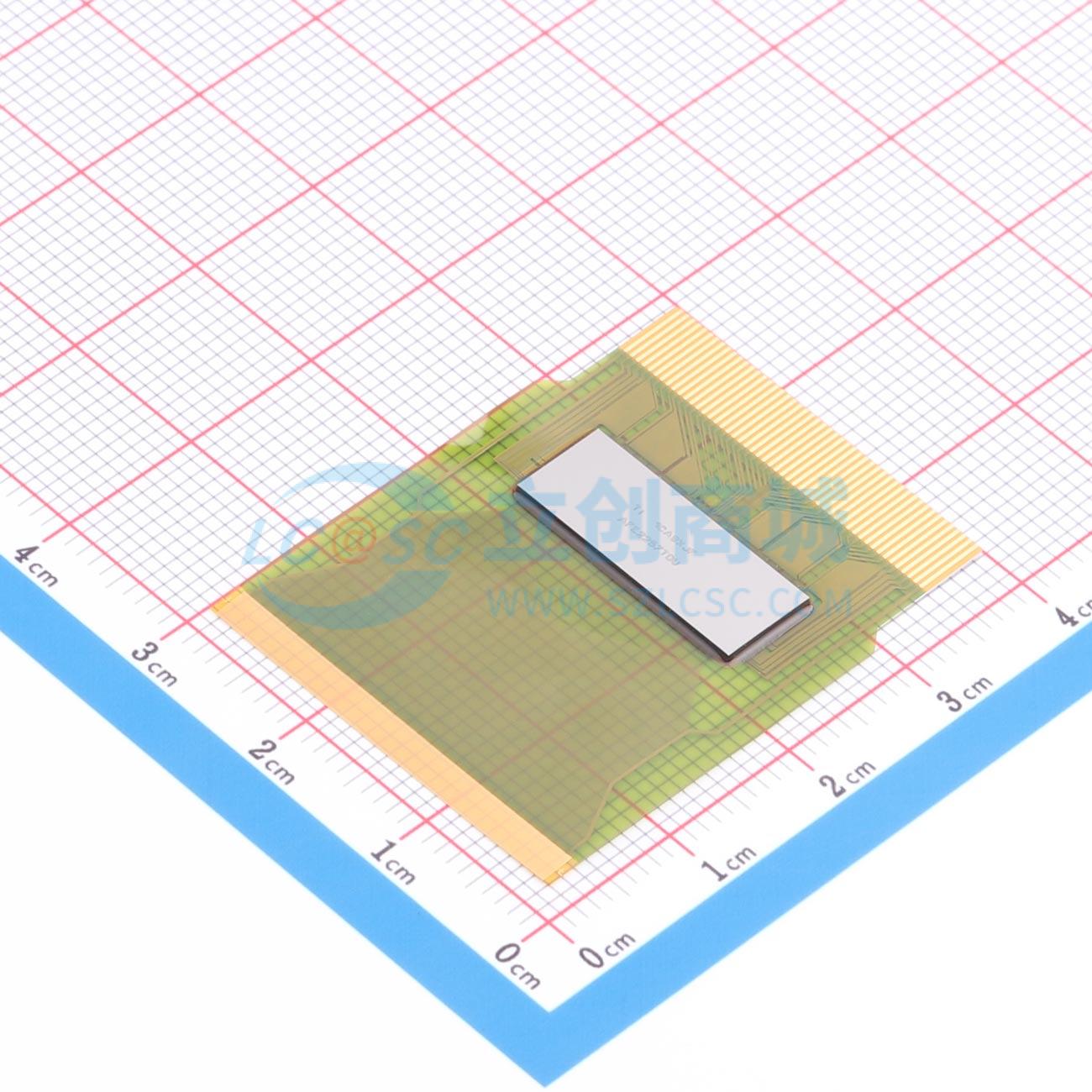

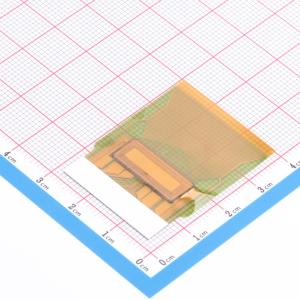

温馨提醒：图片仅供参考，商品以实物为准
AFE2257TDU
AFE2257 适用于数字×射线平板检测器的 256 通道模拟前端
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AFE2257是一种256通道电荷量读取集成电路（ROIC），设计用于基于平板检测器（FPD）的数字X射线系统。此器件包括256个集成器、带双电源的相关双采样器（CDS）和256:4模拟多路复用器。
- 品牌名称
- TI(德州仪器)
- 商品型号
- AFE2257TDU
- 商品编号
- C5215646
- 商品封装
- COF-320
- 包装方式
- 托盘
- 商品毛重
- 90.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟前端(AFE) | |
| 分辨率(位) | 16位 | |
| 工作电压 | 1.85V~4.75V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | 0℃~+85℃ | |
| 通道数 | 256 | |
| 功能特性 | 可编程增益；多路复用器 |
商品概述
AFE2257 是一种256 通道电荷量读取集成电路(ROIC)，设计用于基于平板检测器(FPD) 的数字X 射线系统。此器件包括256 个集成器、带双电源的相关双采样器(CDS) 和256:4 模拟多路复用器。 此外，该器件还特性四个16 位逐次逼近寄存器(SAR) 模数转换器(ADC)。来自ADC 的串行数据采用低压差分信令(LVDS) 格式。 该器件凭借多功率模式和系统内调试选项等特性优化总体X 射线系统性能。小睡和断电模式能够大幅降低功耗，在由电池供电的系统中极其实用。
商品特性
- 256 通道片上16 位ADC光电二极管抗短路高性能
- 噪声：<600 电荷数
- 低相关噪声
- 全通道积分非线性：内部16 位ADC 的±2 最低有效位(LSB)
- 扫描时间：<20μs 至>250μs
- 可编程满量程输入电荷量范围：< 1pC 至> 25pC
- 内部时序发生器(TG)
- 内置相关双采样器
- 流程线“集成和读取”，提高集成期间的吞吐量数据读取
- 串行LVDS 输出
- 简单电源方案：AVDD1 = 1.85V，AVDD2 = 3.3V 或4.75V
- 低功耗小睡模式和完全断电模式
- 与AFE2256 之间具有引脚兼容性
应用领域
- 平板X 射线探测器
- 电荷量检测器
- 电容量测量
