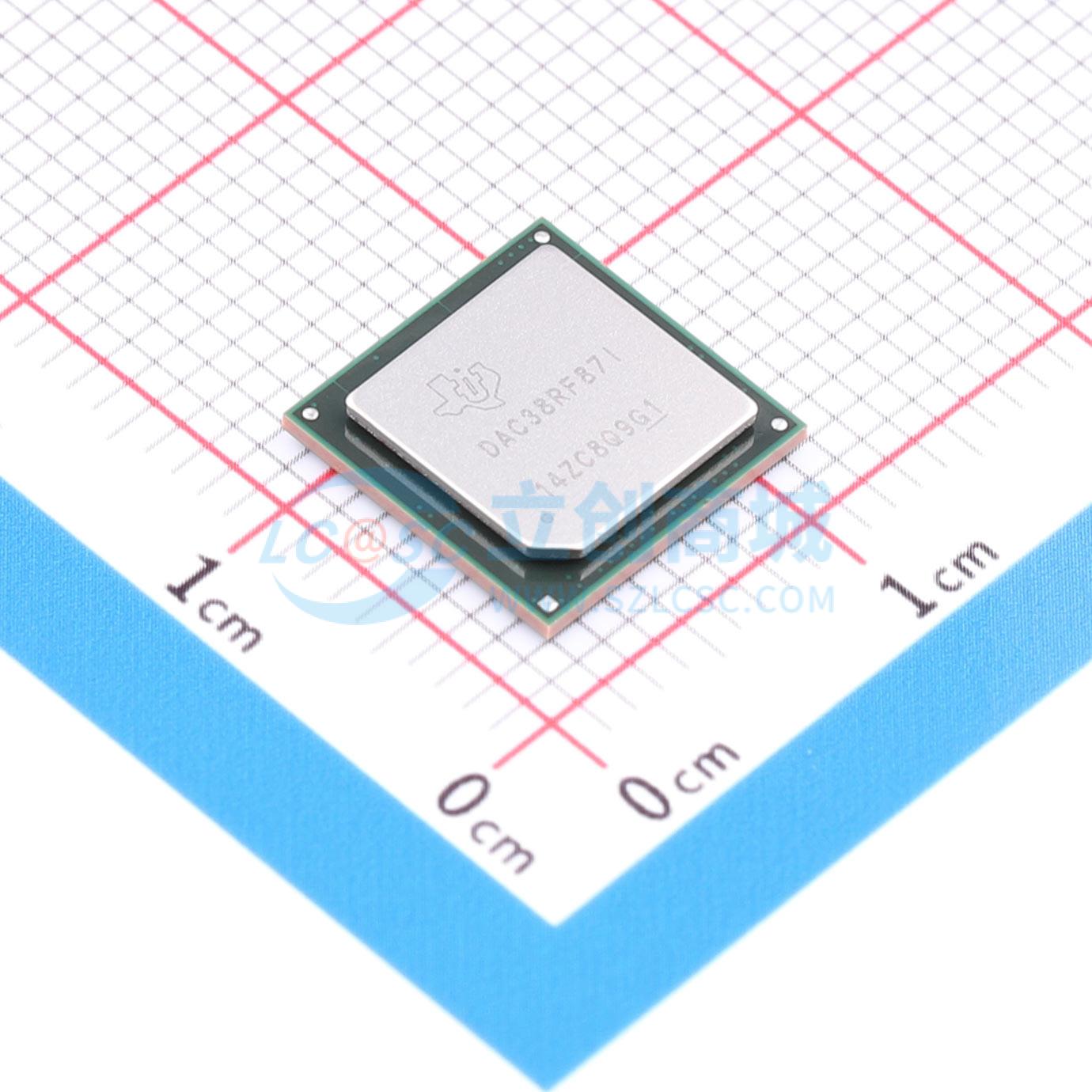

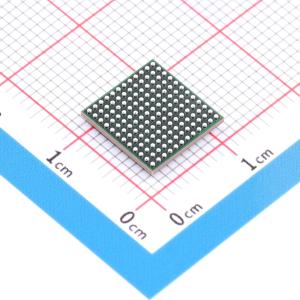

DAC38RF87IAAVR
双通道 14 位 6.2GSPS 6x-24x 插值 6GHz GSM PLL 数模转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DAC38RF87 双通道 14 位 6.2GSPS 6x-24x 插值 6GHz GSM PLL 数模转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DAC38RF87IAAVR
- 商品编号
- C5215595
- 商品封装
- FCBGA-144
- 包装方式
- 编带
- 商品毛重
- 0.645克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 可编程增益；掉电模式 |
商品概述
DAC38RF86/96 是一款高性能、双通道、14 位、9GSPS、射频采样数模转换器(DAC)，能够合成 0GHz 至 4.5GHz 范围内的宽带信号。DAC38RF87/97 也是一款高性能、双通道、14 位、6GSPS、射频采样数模转换器(DAC)，能够合成 0GHz 至 3GHz 范围内的宽带信号。高动态范围允许 DAC38RFxx 系列为各种应用生成信号，包括用于无线基站的 3G/4G 信号。 该器件具有一个低功耗 JESD204B 接口，其通道多达 8 条，最高位率为 12.5Gbps/通道，复合输入数据速率为 1.25GSPS/通道。DAC38RFxx 为每个通道提供两个数字上变频器，具有多种内插速率选项。具有频率灵活的独立 NCO 的数字正交调制器可用于支持多频段操作。集成了兼容 GSM 的低相位噪声 PLL/VCO，可通过允许使用频率较低的参考时钟来简化 DAC 采样时钟的生成。
商品特性
- 14 位分辨率最大 DAC 采样率：
- 9.0GSPS（DAC38RF86、DAC38RF96）
- 6.2GSPS（DAC38RF87、DAC38RF97）
- 2.1GHz 时的射频满量程输出功率：0dBm
- 频谱性能，DAC38RF87/97
- fDAC = 5898.24MSPS，fOUT = 2.14GHz WCDMA ACLR：73dBc
- WCDMA 备选 ACLR：77dBc
- 频谱性能，DAC38RF86/96
- fDAC = 8847.36MSPS，fOUT = 3.7GHz – 20MHz LTE ACLR：66dBc
- fDAC = 9GSPS，fOUT = 1.8GHz，–6dBFS |MD3 = 70dBc（10MHz 音调间隔）
- 每个 DAC 配有双频带数字上变频器
- 6、8、10、12、16、18、20 或 24 倍插值运算
- 分辨率为 48 位的 4 个独立 NCO
- JESD204B 接口，子类 1
- 具有集成巴伦的单端输出
- 覆盖 700MHz 至 3800MHz
- 内部 PLL 和 VCO
- DAC38RF86/96：fC(VCO) = 8.85GHz
- DAC38RF87/97：fC(VCO) = 5.90GHz
- 电源：–1.8V、1V、1.8V
应用领域
- 无线通信
- 通信测试设备
- 任意波形发生器
