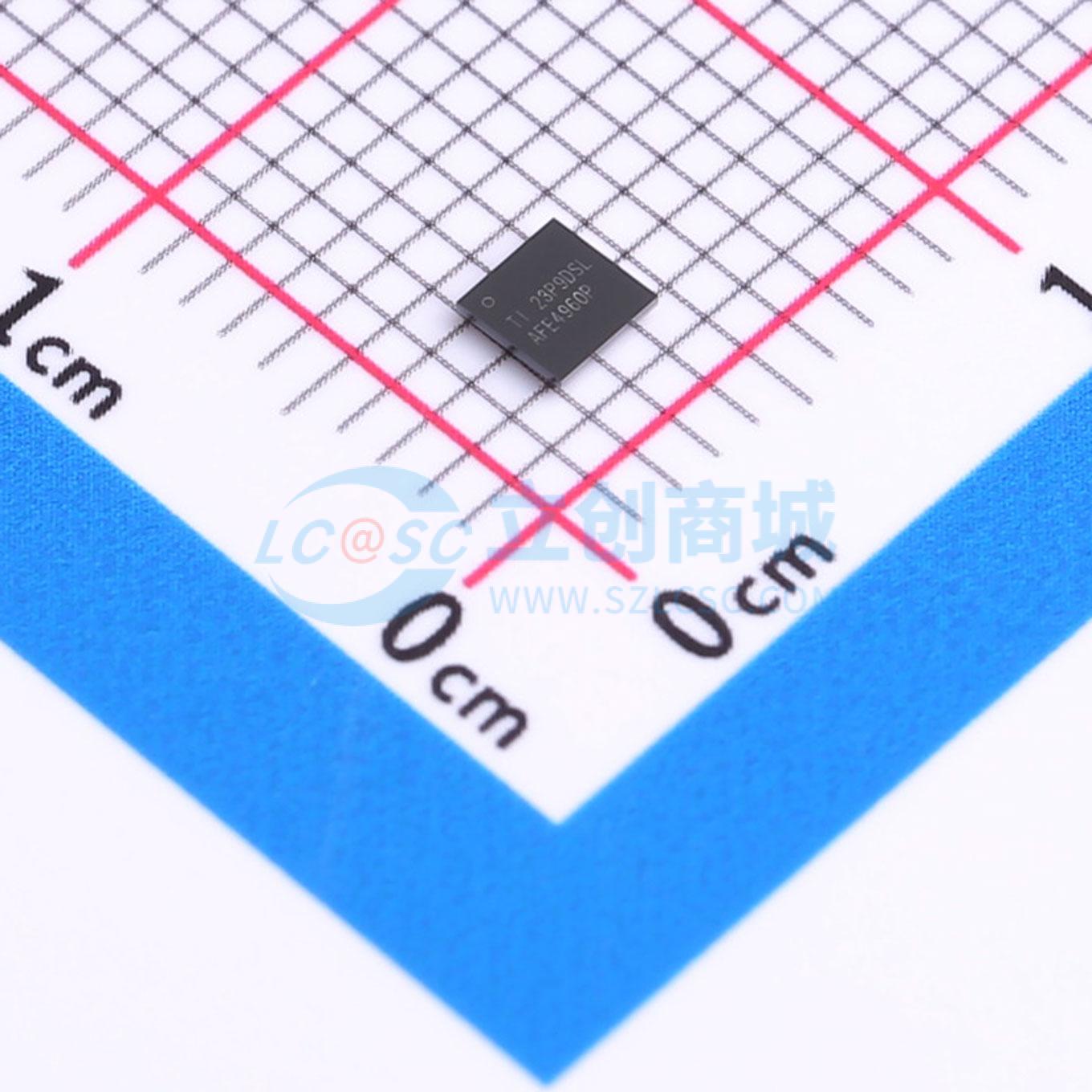

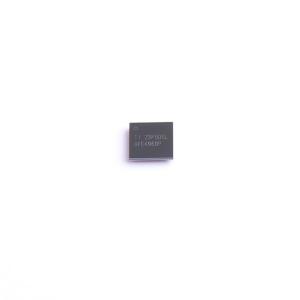

温馨提醒：图片仅供参考，商品以实物为准
AFE4960PYBGR
AFE4960用于临床可穿戴设备的双通道ECG、呼吸和起搏脉冲检测模拟前端(AFE)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AFE4960P支持同步采集ECG、PPG和生物阻抗信号。PPG信号链由LED电流驱动器和可检测来自PD的信号的接收器构成。AFE可配置为双通道ECG接收器或单通道ECG接收器和一个呼吸阻抗通道。
- 品牌名称
- TI(德州仪器)
- 商品型号
- AFE4960PYBGR
- 商品编号
- C5215631
- 商品封装
- DSBGA-36
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟前端(AFE) | |
| 分辨率 | 24位 | |
| 工作电压 | 3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 接口类型 | I2C；SPI |
商品概述
AFE4960P 支持同步采集 ECG、PPG 和生物阻抗信号。PPG 信号链由 LED 电流驱动器和可检测来自 PD 的信号的接收器构成。AFE 可配置为双通道 ECG 接收器或单通道 ECG 接收器和一个呼吸阻抗通道。AFE 信号链可以灵活地连接至最多 4 个电极。AFE 具有交流和直流导联偏置和导联开/关检测功能。一个通道支持起搏器脉冲检测。所有信号链输出都由单个 ADC 在明确定义的时隙中转换，并作为 24 位字存储在 128 样本 FIFO 中，可以使用 SPI 或 I2C 界面读出。AFE4960P 可用于实现具有 SpO2 的 3 导联 ECG 系统。
商品特性
- 支持心电图和呼吸阻抗测量；可配置为 2 通道 ECG 或 1 通道 ECG + 1 通道呼吸
- 可用于符合 IEC 60601-2-47:2012/(R)2016 和 IEC 60601-2-27:2011(R)2016 的系统
- 作为 2 通道 ECG 运行时为 222 μA 通道
- 1 个通道上的集成起搏脉冲检测
- 支持 3 导联心电图，可通过并行操作两个或更多 AFE 扩展到 5 导联或更多
- 用于监测 SpO2、心率和 PTT 的 PPG 信号链
- ECG 信号链：
- 高达 2.048 kHz 的单通道 ECG 采集，高达 1.36 kHz/通道的 2 通道 ECG 采集
- RLD 输出通过第三电极设置人体偏置
- 可编程 INA 增益为 2（大概）至 12
-
1 GΩ 输入阻抗，CMRR > 100 dB
- 输入噪声（0.5 Hz 至 150 Hz）：INA 增益为 3 时为 13 μVpp；INA 增益为 12 时为 5 μVpp
- 集成式 370 Hz 抗混叠低通滤波器
- 持续导联开/关检测模式
- 导联阻抗测量模式
- Bio-Z 信号链：
- 在 30kHz 至 100kHz 的激励频率范围内测量生物阻抗
- 正弦波激励或方波激励
- 呼吸阻抗测量：2 kΩ 基线阻抗上的 45 mΩ-pp 噪声
- 双通道 ECG 通道：Bio-Z 接收器，可配置为第 2 个 ECG 通道
- PPG 信号链：
- 支持采集多达 24 个 PPG 信号
- 在每个相位内均可实现灵活的 4 个 LED、4 个 PD 分配
- 高达 250 mA 的 8 位 LED 电流控制
- 输入端的低噪声电流 DAC 以消除直流
- 跨阻增益：3.7 kΩ 至 1 MΩ
- 滤波以降低传感器光学噪声带宽
- 外部时钟和内部振荡器模式
- 采样深度为 128 的 FIFO，24 位字
- SPI，I2C 接口：可通过引脚进行选择
- 2.6mm × 2.6mm DSBGA 封装，0.4mm 间距
- 电源：Rx：1.7V - 1.9V，IO：1.7V - 1.9V，Tx：3.0 - 5.5V
应用领域
- 用于住院和门诊监测的无线贴片
- 用于心律失常检测的事件监视器
- 手持式 ECG 监护仪
- 便携式多导联 ECG
- 病人生命体征监控：动态心电图、事件、压力和远程医疗
- 通过同步 ECG、PPG 监测 SpO2 和心率以及基于 PTT 的血压
