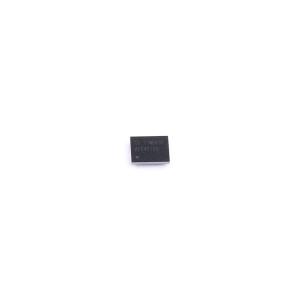

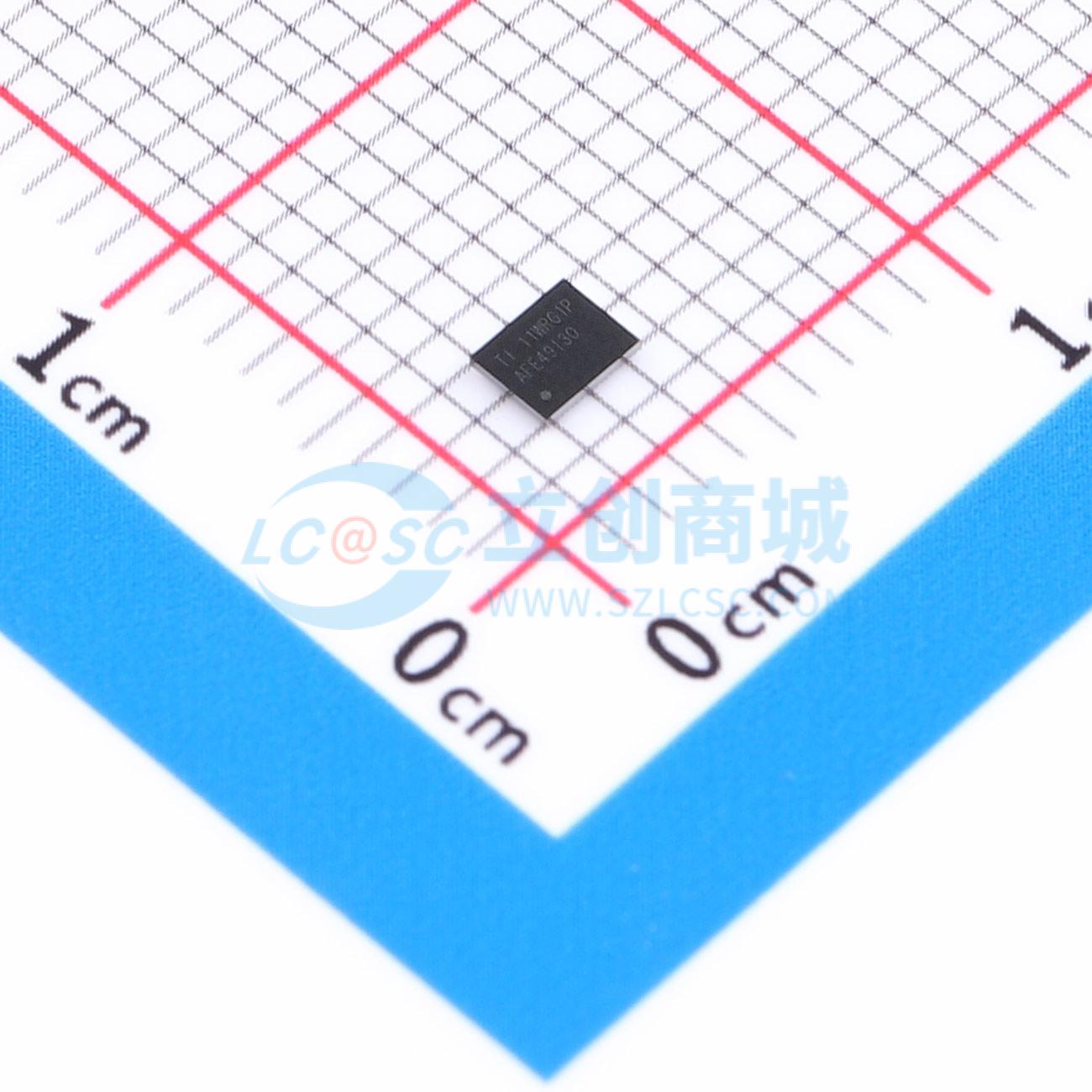

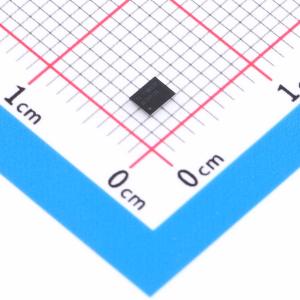

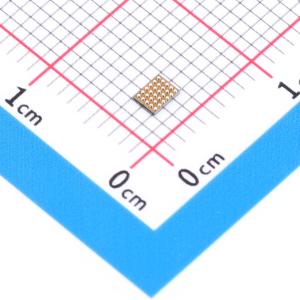

AFE49I30YZR

AFE49130 超小型集成AFE，具有FIFO，适用于多传感器可穿戴设备、光学心率监测和生物传感

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: AFE49130 是一个用于光学生物传感/PPG 和 ECG 测量应用的模拟前端。该设备支持多达六个开关发光二极管 (LED) 和多达四个光电二极管。最多可以定义 24 个信号相位，并可以从每个相位同步获取 PPG 或 ECG 信号。
品牌名称: TI(德州仪器)
商品型号: AFE49I30YZR
商品编号: C5215635
商品封装: DSBGA-30
包装方式: 编带
商品毛重: 0.149484克(g)

商品参数

商品概述

AFE49I30是一款用于光学生物传感、PPG和ECG测量应用的模拟前端。该器件支持多达六个开关发光二极管（LED）和多达四个光电二极管。最多可定义24个信号相位，并能以同步方式从每个相位采集PPG或ECG信号。

商品特性

支持多达24个相位的信号采集
在每个PPG相位中可灵活分配6个LED和4个PD
同步PPG/ECG信号采集，每个相位可配置为PPG或ECG，并支持不同的数据速率
同步PPG/ECG支持高达1 kHz的数据速率
仅ECG模式支持高达4 kHz的数据速率
PPG信号链：
- 在16 μA的PD电流下，系统信噪比高达108 dB
- 适用于可穿戴设备连续运行的低电流，典型值：LED为15 μA，接收器为20 μA
PPG发射器：
- 支持共阳极LED配置
- 8位可编程LED电流，范围可从25 mA调节至250 mA
- 可并行驱动两个LED的模式，且每个相位电流可独立控制
- 可编程的每个相位LED导通时间，同时支持6个LED用于SpO₂、HRM或多波长HRM
PPG接收器：
- 支持4个时分复用的光电二极管输入
- 2个并行接收器可同时采样两个PD通道
- 每个TIA输入处有独立的环境偏移减法DAC，每个相位8位控制，范围可调节至255 μA
- 每个TIA输入处有独立的LED偏移减法DAC，每个相位5位控制，范围为15.5 μA，在高达10 Hz的频率下环境抑制接近100 dB
- 具有可编程带宽的噪声滤波
- 跨阻增益：3.7 kΩ至1 MΩ
ECG信号链：
- 带RLD输出用于偏置的单导联ECG
- INA增益可从1.6 - 13编程
- 在4 kHz采样率、1 - 150 Hz带宽下，输入噪声<1 μAVIms
- 集成450 Hz低通滤波器
- 交流、直流导联脱落检测，电流为3.125 - 100 nA，且中断可编程
支持外部时钟和内部振荡器模式
可选择与系统主时钟同步采集数据
自动消除环境和LED的直流分量
深度为128个样本的FIFO
I²C接口
2.6 mm × 2.1 mm DSBGA封装，间距0.4 mm
电源：接收器：1.7 V - 1.9 V（LDO旁路）；1.9 V - 3.6 V（LDO启用），发射器：3 V - 5.5 V，IO：1.7 - 3.6 V
支持使用1.8 V和5 V双电源供电

应用领域

可穿戴设备上的ECG
用于基于PTT的血压测量的同步PPG、ECG
可穿戴设备、可听设备的光学心率监测（HRM）和心率变异性（HRV）监测
脉搏血氧饱和度（SpO₂）测量
最大摄氧量（VO₂ Max）测量

	属性	参数值
	商品目录	模拟前端(AFE)
	分辨率(位)	-
	增益漂移	-
	工作电压	1.9V~3.6V；1.7V~3.6V；1.7V~1.9V；3V~5.5V
	工作电流	-
	信噪比	108dB
	工作温度	-40℃~+85℃
	数据速率	-

	属性	参数值
	时钟频率(fc)	-
	积分非线性	-
	采样率	4kHz
	基准电压值	-
	基准电压源温漂	-
	静态电流	-
	接口类型	I2C
	功能特性	可编程增益；多路复用器
