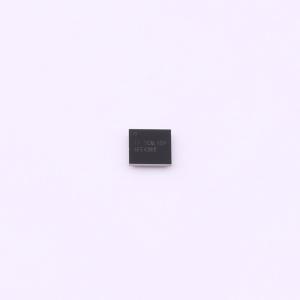

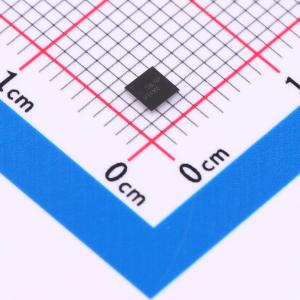

温馨提醒：图片仅供参考，商品以实物为准
AFE4960YBGR
具有集成式呼吸和起搏信号检测功能的双通道 ECG 模拟前端
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AFE4960 具有集成式呼吸和起搏信号检测功能的双通道 ECG 模拟前端
- 品牌名称
- TI(德州仪器)
- 商品型号
- AFE4960YBGR
- 商品编号
- C5215639
- 商品封装
- DSBGA-36(2.6x2.6)
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟前端(AFE) | |
| 分辨率 | 24位 | |
| 工作电压 | 1.7V~1.9V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 采样率 | 2048Hz | |
| 接口类型 | I2C；SPI |
商品概述
AFE4960可配置为2通道ECG接收器或1通道ECG接收器和一个呼吸阻抗通道。AFE信号链可以灵活地连接至最多4个电极。右腿驱动(RLD)放大器输出可用于设置人体偏置。AFE具有用于导联开/关检测的直流引线偏置和用于测量引线阻抗的交流导联偏置。一个通道支持起搏器脉冲检测。 所有信号链输出都由单个ADC在明确定义的时隙中转换，并作为24位字存储在128样本FIFO中，可以使用SPI或I²C界面读出。 AFE4960是一种完全集成的解决方案，可实现3导联ECG系统。两个AFE并行的同步操作可用于实现5导联ECG。
商品特性
- 支持心电图和呼吸阻抗测量；可配置为2通道ECG或1通道ECG + 1通道呼吸
- 可用于符合IEC60601 - 2 - 47:2012/(R)2016和IEC60601 - 2 - 27:2011(R)2016的系统
- 作为2通道ECG运行时为222μA/通道
- 1个通道上的集成起搏脉冲检测
- 支持3导联心电图，可通过并行操作两个或更多AFE扩展到5导联或更多
- 高达2.048 kHz的单通道ECG采集
- 高达1.36 kHz/通道的2通道ECG采集
- RLD输出通过第三电极设置人体偏置
- INA增益在2至12的范围内可进行编程
-
1GΩ输入阻抗，CMRR > 100dB
- 输入噪声（0.5Hz至150Hz）：INA增益为3时为13μVpp；INA增益为12时为5μVpp
- 集成式370Hz抗混叠低通滤波器
- 持续导联开/关检测模式
- 导联阻抗测量模式
- 在30kHz至100kHz的激励频率范围内测量生物阻抗
- 正弦波激励或方波激励
- 呼吸阻抗测量：2kΩ基线阻抗上的45mΩ - pp噪声
- Bio - Z接收器，可配置为第2个ECG通道
- 外部时钟和内部振荡器模式
- 采样深度为128的FIFO，24位字
- SPI、I²C接口：可通过引脚进行选择
- 2.6mm×2.6mm DSBGA封装，0.4mm间距
- 电源：Rx：1.7V - 1.9V，I₀:1.7V - 1.9V
应用领域
- 用于住院和门诊监测的无线贴片
- 用于心律失常检测的事件监视器
- 手持式ECG监护仪
- 便携式多导联ECG
- 病人生命体征监控：动态心电图、事件、压力和远程医疗
