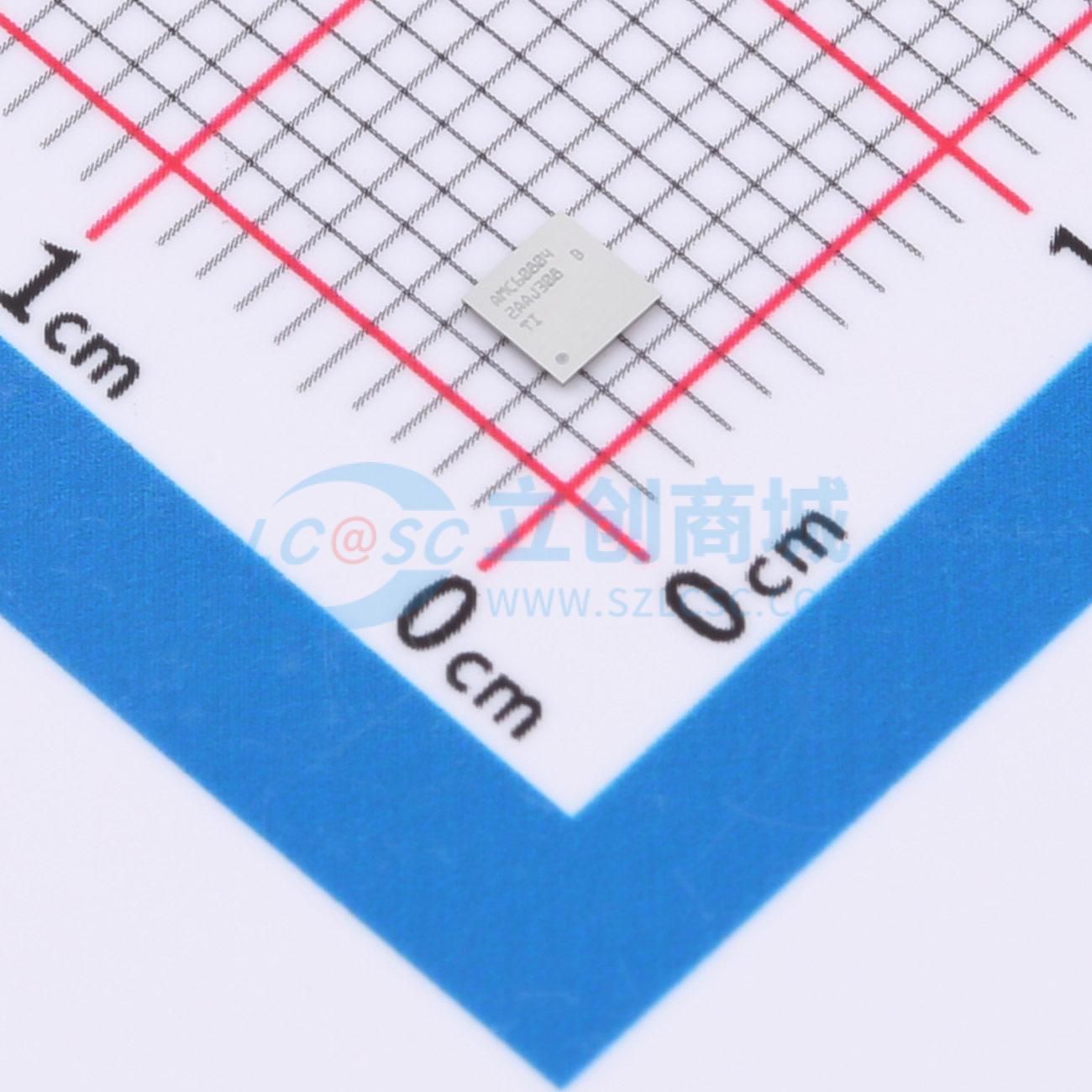

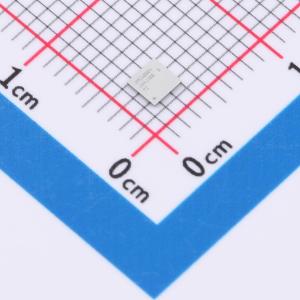

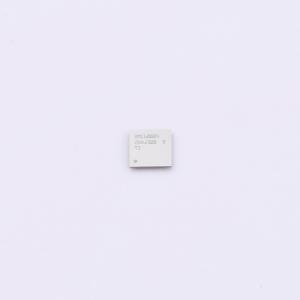

温馨提醒：图片仅供参考，商品以实物为准

AMC60804YBHR

具有 4 通道电流和电压输出 DAC 和多通道 ADC 的真正 EML 监视器和控制器

描述: AMC60804 具有 4 通道电流和电压输出 DAC 和多通道 ADC 的光学收发器监控器和控制器
品牌名称: TI(德州仪器)
商品型号: AMC60804YBHR
商品编号: C5215617
商品封装: DSBGA-36(2.6x2.6)
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

商品概述

AMC60804是一款高度集成的低功耗模拟监控器和控制器，专为电吸收调制激光器（EML）优化设计。 AMC60804包含四个12位电流输出数模转换器（IDAC）和四个具有可编程输出范围的12位电压输出DAC（VDAC）。此外，它还集成了一个12位、1 MSPS的模数转换器（ADC），用于外部信号和内部信号监测、电源和温度报警监测，以及一个高精度内部基准源。 AMC60804的VDAC支持正负输出范围操作，能够提供和吸收高达50 mA的电流，是为EML中的电吸收调制器（EAM）提供偏置的理想选择。此外，AMC60804的IDAC支持150 mA的满量程输出范围，且功耗极低，因此无需外部元件为EML激光二极管提供偏置。结合AMC60804的四个VDAC和四个IDAC，可对多达四个EML激光器进行精确偏置。 AMC60804有四个输入引脚，这些引脚通过多路复用连接到ADC，并集成了一个低延迟窗口比较器，使该器件成为接收信号强度指示器（RSSI）和信号丢失（LOS）检测的理想选择。ADC还能够测量IDAC引脚的电压，以及VDAC提供或吸收的电流，从而实现对这些输出的监测。 AMC60804的低功耗、高集成度、超小尺寸和宽工作温度范围，使其成为光模块中EML激光器的一体化、低成本控制电路的理想选择。

商品特性

四个12位电流输出DAC（IDAC）——150 mA满量程输出范围
四个12位电压输出DAC（VDAC）——可选满量程输出范围：–5 V、-2.5 V、+2.5 V和+5 V
高电流驱动能力：±50 mA
十二通道、12位、1 MSPS逐次逼近型ADC
- 四个外部输入：2.5 V和5 V输入范围
- 四个IDAC电压监测通道
- 四个VDAC电流监测通道
可编程序列器
可编程超范围报警
内部2.5 V基准源
电源和温度故障报警
SPI和I²C接口：1.7 V至3.6 V工作电压
- SPI：4线接口
- I²C：四个从地址
规定温度范围：-40℃至+125℃

应用领域

光模块
直流内互连（城域网）

	属性	参数值
	商品目录	ADC/DAC-专用型
	分辨率	12
	通道数	4
	工作电压	1.7V~3.6V
	接口类型	I2C；SPI

	属性	参数值
	工作温度	-40℃~+105℃
	基准电压源	内置
	基准电压值	2.5V
	采样率	1MHz
