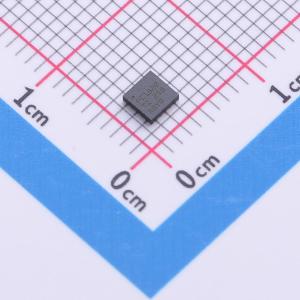

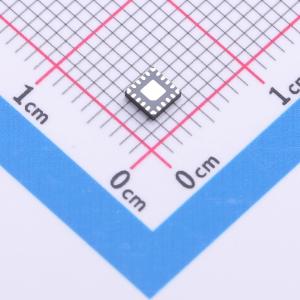

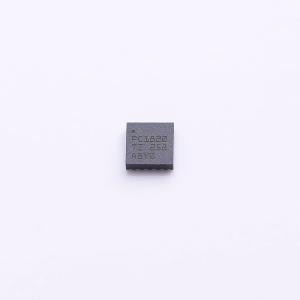

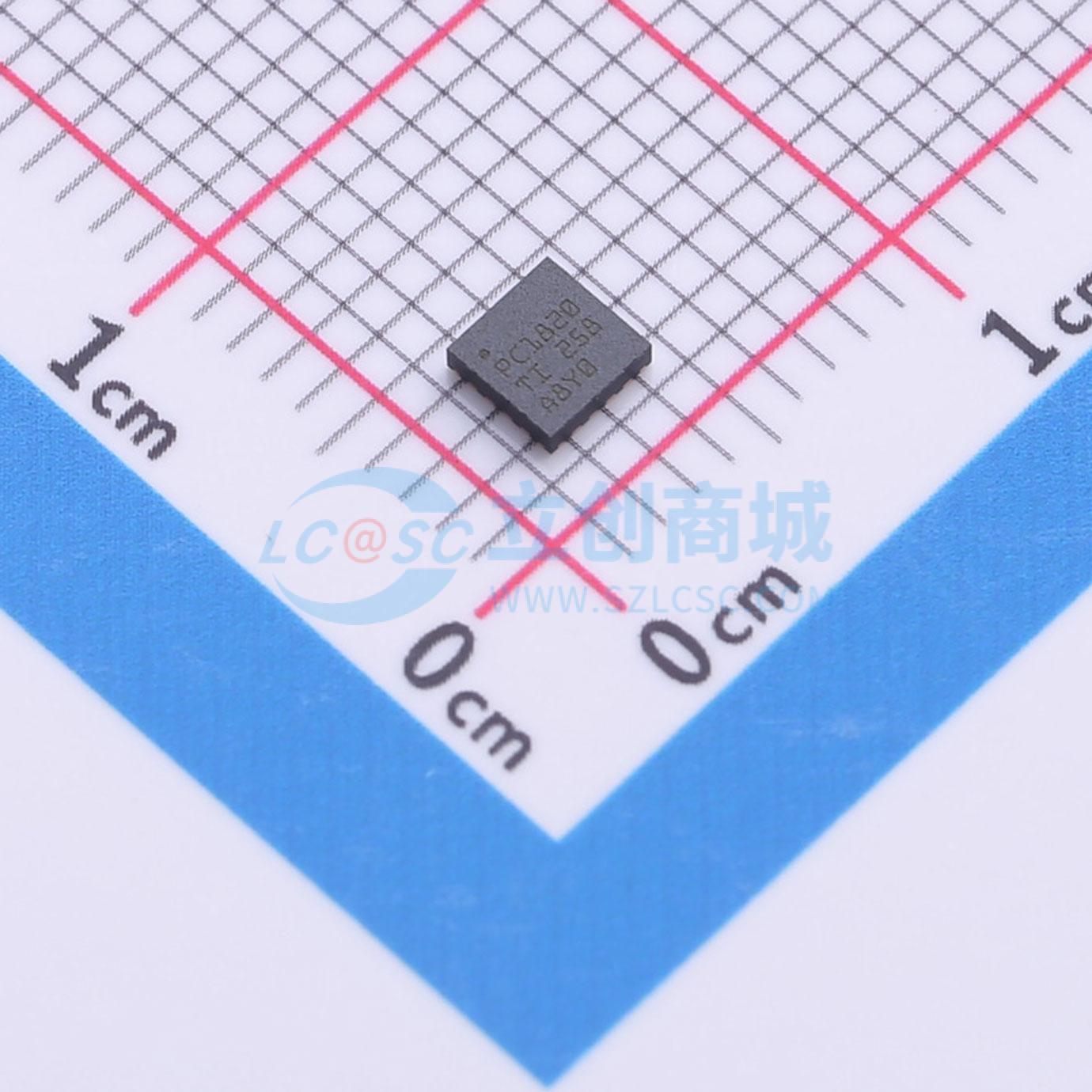

PCM1820IRTER

具有 113dB SNR 的立体声通道 32 位 192kHz 音频模数转换器(ADC)

描述: PCM1820 具有 113dB SNR 的立体声通道 32 位 192kHz 音频模数转换器 (ADC)
品牌名称: TI(德州仪器)
商品型号: PCM1820IRTER
商品编号: C5215004
商品封装: WQFN-20(3x3)
包装方式: 编带
商品毛重: 0.204417克(g)

商品参数

商品概述

PCM182x 是一款高性能音频模数转换器 (ADC)，可支持最多两个模拟通道的同步采样。该器件支持差分线路和麦克风输入，具有 2VRMS 满量程信号，集成了锁相环 (PLL) 和直流滤除高通滤波器(HPF)，并支持高达 192kHz 的采样率。该器件支持时分多路复用 (TDM) 或 I2S 音频格式，且硬件引脚电平可选。此外，PCM182x 还支持主从模式选择，从而实现音频总线接口操作。这些集成的高性能特性，以及采用 3.3 V 单电源供电的功能，使该器件非常适用于远场麦克风录音应用中成本敏感、空间受限的音频系统。PCM182x 的额定工作温度范围为 – 40°C 至 +125°C ，并且采用 20 引脚 WQFN 封装。

商品特性

立体声高性能 ADC
2 通道模拟麦克风输入或线路输入
ADC 线路和麦克风差分输入性能：PCM1820 动态范围：123dB，启用动态范围增强器；113dB，禁用动态范围增强器；PCM1821 动态范围：106dB；THD+N：-95dB
ADC 差分 2VRMS 满量程输入
ADC 采样率 (fS)=8kHz 至 192kHz
硬件引脚控制配置
线性相位或低延迟滤波器可选
灵活的音频串行数据接口：主或从接口可选；32 位、2 通道 TDM；32 位、2 通道 I2S
音频时钟丢失时自动断电
集成高性能音频 PLL
单电源运行：3.3V
I/O 电源运行：3.3V 或 1.8V
3.3V AVDD 电源电压下的功耗：16kHz 采样率下为 19.6mW/通道；48kHz 采样率下为 21.3mW/通道

应用领域

智能扬声器
DVD 录像机和播放器
AV 接收机
视频会议系统
IP 网络摄像头

	属性	参数值
	商品目录	ADC/DAC-专用型
	分辨率	-
	通道数	2
	工作电压	3V~3.6V；1.65V~1.95V
	接口类型	I2S
	芯片类型参数/描述	音频ADC
	工作温度	-40℃~+125℃

	属性	参数值
	基准电压源	-
	基准电压值	-
	基准电压源温漂	-
	数据速率	24.576MHz
	采样率	192kHz
	静态电流	0.5uA
	积分非线性	-
