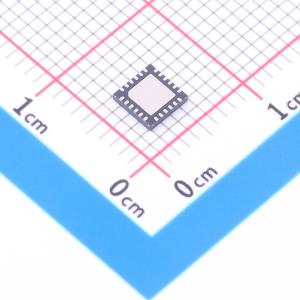

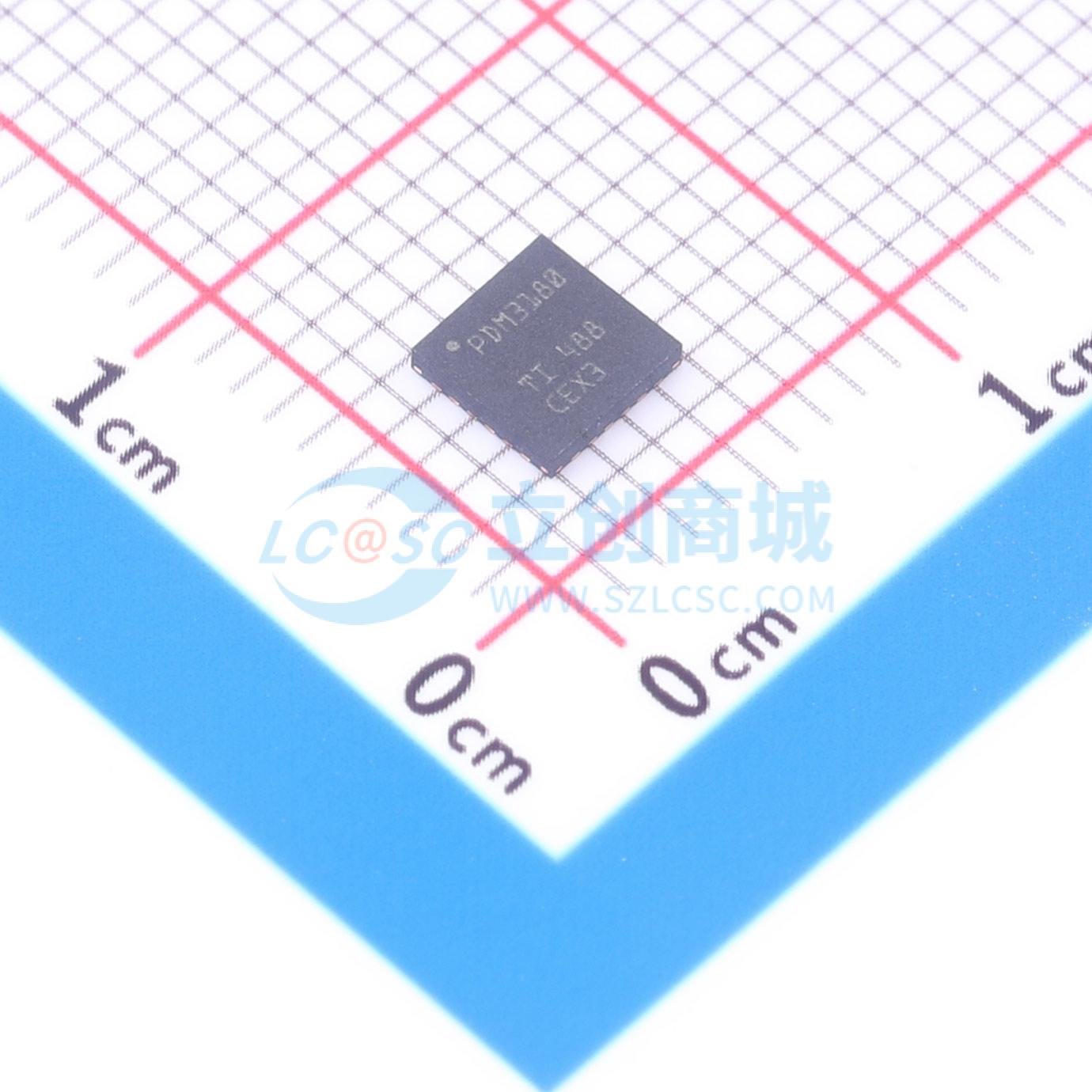

温馨提醒：图片仅供参考，商品以实物为准
PCMD3180IRTWT
8 通道 PDM 输入至 TDM 或 I2S 输出转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- PCMD3180 八通道脉冲密度调制输入至 TDM 或 I2S 输出转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- PCMD3180IRTWT
- 商品编号
- C5215007
- 商品封装
- WQFN-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.106克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频接口芯片 | |
| 接口类型 | I2C；I2S；SPI | |
| 采样率 | 7.35kHz~768kHz；8kHz~768kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.3V；1.8V | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 内置锁相环；主从时钟协商；多通道音频；片内数字增益 |
商品概述
PCMD3180 是一款高性能脉冲密度调制 (PDM) 输入至时分多路复用 (TDM) 或 I²S 输出转换器，最多可支持对 PDM 麦克风输入的八个数字通道进行同步采样。该器件集成了可编程数字音量控制、麦克风偏置电压、锁相环 (PLL)、可编程高通滤波器 (HPF)、双二阶滤波器、低延迟滤波器模式，并可实现高达 768kHz 的输出采样率。该器件支持时分多路复用 (TDM)、I²S 或左对齐 (LJ) 音频格式，并可通过 I²C 或 SPI 进行控制。此外，PCMD3180 还支持主从模式选择，从而实现音频总线接口操作。这些集成的高性能特性，以及采用 3.3V 或 1.8V 单电源供电的功能，使该器件适用于远场麦克风录音应用中空间受限的音频系统。PCMD3180 的额定工作温度范围为 -40℃ 至 +125℃，并且采用 24 引脚 WQFN 封装。
商品特性
- 8通道PDM麦克风同步转换
- 带高性能5阶PDM输入时，动态范围为127dB
- 带高性能4阶PDM输入时，动态范围为117dB
- 支持通道相加模式，带高性能4阶PDM输入时:2通道相加动态范围120dB，4通道相加动态范围123dB
- 可编程PDM时钟输出，频率范围768kHz 至 6.144MHz
- 可编程输出采样率，范围8kHz 至 768kHz
- 可编程通道设置
- 支持数字音量控制，范围-100dB至27dB
- 增益校准分辨率为 0.1dB
- 相位校准分辨率为 163ns
- 集成麦克风偏置或电源电压生成
- 支持低延迟信号处理滤波器选择
- 可编程HPF和双二阶数字滤波器
- 支持I²C 或 SPI 控制
- 集成高性能音频PLL
- 支持自动时钟分频器设置配置
- 音频串行数据接口格式支持TDM、I²S 或左对齐 (LJ)
- 音频串行数据接口支持字长:16 位、20 位、24 位或 32 位
- 支持主/从接口模式
- 支持单电源运行，电压为3.3V或1.8V
- I/O 电源电压支持3.3V或1.8V
- 1.8V电源电压下，16kHz采样率功耗为2.9mW/通道，48kHz采样率功耗为2.5mW/通道
应用领域
- 可视门铃
- 智能扬声器
- 楼宇安全网关
- IP网络摄像头
- GPS个人导航设备
- 视频会议系统
