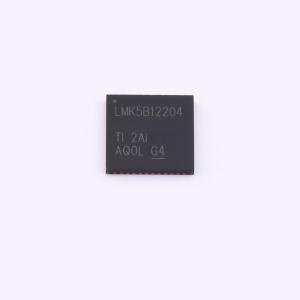

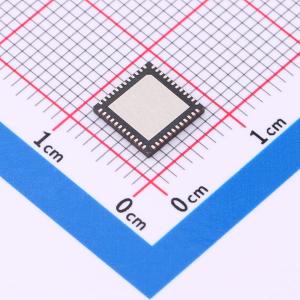

LMK5B12204RGZT

超低抖动网络同步器时钟

描述: LMK5B12204 采用网络同步和 BAW 技术的超低抖动时钟发生器
品牌名称: TI(德州仪器)
商品型号: LMK5B12204RGZT
商品编号: C5215076
商品封装: VQFN-48(7x7)
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

	属性	参数值
	输出通道数	1
	均方根抖动	25fs
	工作温度	-40℃~+85℃
	功能特性	片上非易失性参数存储；自动时钟切换；网络同步器时钟

商品概述

LMK5B12204 是一款集成了 1 个 DPLL 和 2 个 APLL，支持 2 路输入和 4 路输出的网络同步器，采用 BAW VCO 技术，适用于基于以太网的网络应用。LMK5B12204 是一款高性能网络同步器和抖动清除器，旨在满足基于以太网的网络应用的严格要求。该器件集成了一个 DPLL 和两个 APLL，可通过可编程环路带宽 (LBW) 提供无中断切换和抖动衰减功能，LBW 具有一个外部环路滤波电容器，可充分提升灵活性和易用性。APLL1 具有超高性能 PLL，在 VCO1 中采用 TI 专有体声波 (BAW) 技术，可在 312.5MHz 频率下生成具有50fs（典型值）的 RMS 抖动（12kHz 至 20MHz）的输出时钟，而不受 DPLL 基准输入的频率和抖动特性的影响。APLL2 采用传统的 LC VCO，可提供用于第二频率域和/或同步域的选项。集成的 EEPROM 可用于在启动时定义系统配置。内部LDO 稳压器可提供出色的电源噪声抑制 (PSNR)，从而降低了电源分配网络的成本和复杂性。

商品特性

基于 BAW VCO 的超低抖动以太网时钟
使用 4MHz 一阶高通滤波器 (HPF) 时在312.5MHz 下的典型 RMS 抖动为 32fs
使用 4MHz 一阶 HPF 时在 156.25MHz 下的典型 RMS 抖动为 44fs
在 312.5MHz 下典型 RMS 抖动为 50fs，最大RMS 抖动为 80fs
在 156.25MHz 下典型 RMS 抖动为 60fs，最大RMS 抖动为 90fs
将一个高性能数字锁相环 (DPLL) 与两个模拟锁相环 (APLL) 配对
1mHz 至 4kHz 可编程 DPLL 环路带宽
进行每步小于 1ppt 的 DCO 频率调整，以完成IEEE 1588 PTP 时钟控制
两个差分或单端 DPLL 输入
1Hz (1PPS) 至 800MHz 输入频率
数字保持和无中断切换
四个采用可编程 AC-LVPECL、AC-CML、AC-LVDS、HSCL 和 1.8V LVCMOS 输出格式的差分输出
高达 1250MHz 输出频率
符合 PCIe 第 1 代到第 6 代标准
支持I2C 三线制 SPI 或四线制 SPI
3.3V 核心电源和 1.8V、2.5V 或 3.3V 输出电源
工作温度范围:-40℃ 至 +85℃

应用领域

SyncE (G.8262)
SONET/SDH（Stratum 3/3E、G.813、GR-1244、GR-253）
IEEE 1588 PTP 辅助时钟
56G/112G PAM4 串行器/解串器的抖动消除、漂移衰减和基准时钟生成
有线网络
计时卡
线路卡
固定卡（披萨盒）数据中心间/内部互连
100G 至 800G 数据中心交换机
核心路由器
边缘路由器
WLAN
数据中心和企业计算
智能网络接口卡 (NIC)
光传输网络 (OTN G.709)
宽带固定线路接入
工业
测试和测量
医疗成像

	属性	参数值
	商品目录	时钟消抖
	最大输出频率	800MHz
	工作电压	3.135V~3.465V
	输入电平	LVCMOS
	输出电平	HCSL；CML；LVCMOS；LVPECL；LVDS
