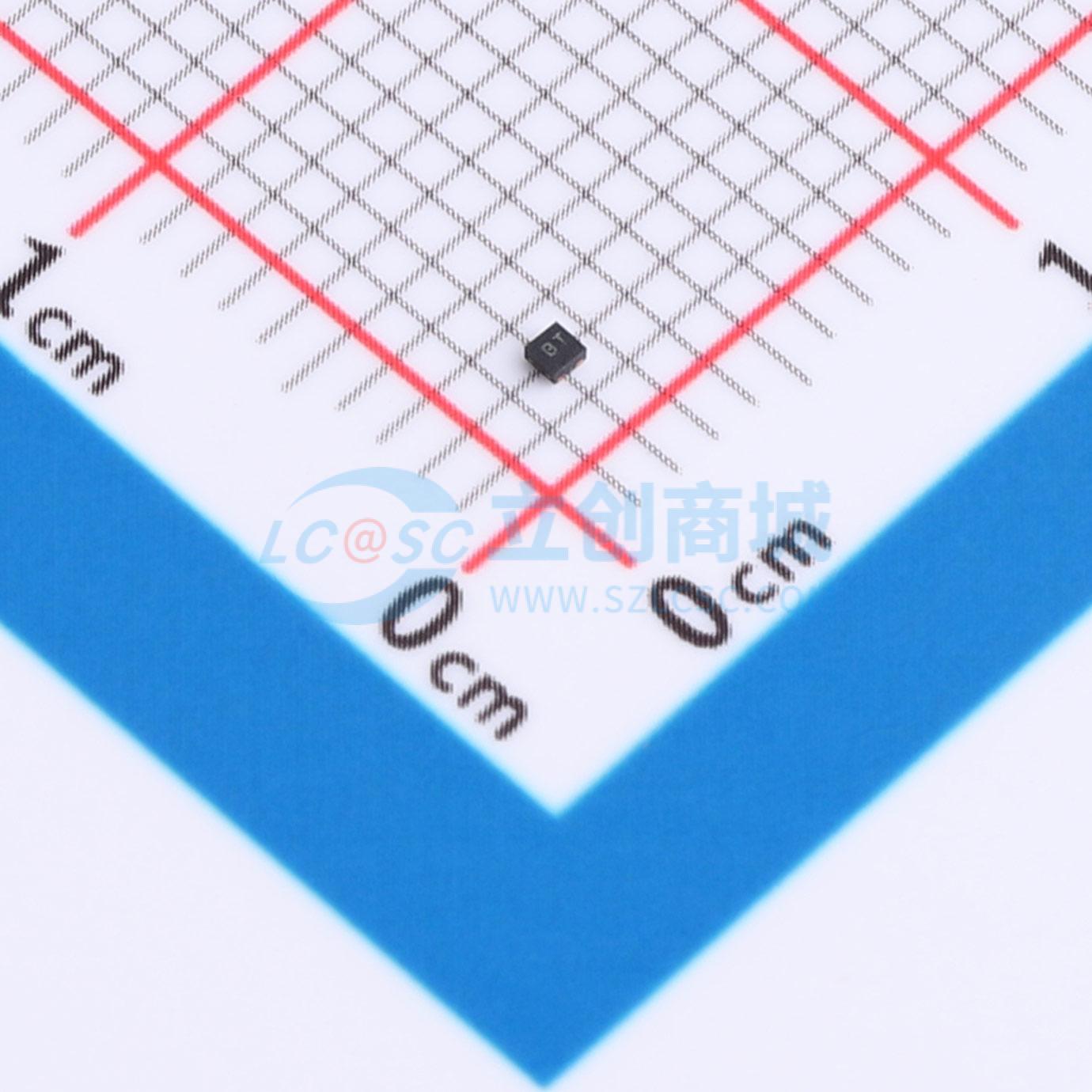

CDCBT1001DPWR实物图

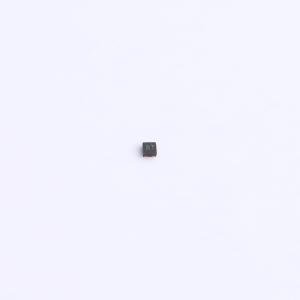

  • CDCBT1001DPWR商品缩略图

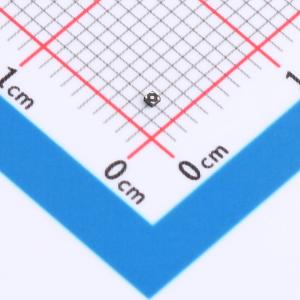

  • CDCBT1001DPWR商品缩略图
  • CDCBT1001DPWR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

CDCBT1001DPWR

时钟缓冲器和电平转换器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
CDCBT1001 1.2V 至 1.8V 时钟缓冲器和电平转换器
品牌名称
TI(德州仪器)
商品型号
CDCBT1001DPWR
商品编号
C5215096
商品封装
X2SON-5(0.8x0.8)​
包装方式
编带
商品毛重
0.7克(g)

商品参数

属性参数值
商品目录时钟缓冲器/驱动器/分配器
最大输出频率24MHz
输入通道数1
输出通道数1
属性参数值
工作电压1.08V~1.32V
工作温度-40℃~+85℃
功能特性-

商品概述

CDCBT1001是一款单通道1.2V至3.3V时钟缓冲器和电平转换器。VDD_IN引脚电源电压定义了输入LVCMOS时钟的电平,VDD_OUT引脚电源电压定义了输出LVCMOS时钟的电平。VDD_IN支持1.2V、1.8V、2.5V或3.3V±10%,VDD_OUT支持1.2V、1.8V、2.5V或3.3V±10%。该器件支持1.2V至1.8V、1.2V至3.3V和1.8V至3.3V电平转换与升压转换。该器件在芯片断电时,输入引脚仍可有时钟信号。该器件有一种运行模式,适用于在建议运行条件下运行的情况。24MHz频率下的12kHz至5MHz附加RMS抖动小于0.8ps。

商品特性

  • 低附加抖动和低相位噪声
  • 24MHz输出频率下,12kHz至5MHz的最大附加RMS抖动为0.8ps
  • 1kHz偏移(fout = 24MHz)时最大相位噪声为 -120dBc/Hz
  • fout = 24MHz、foffset≥1MHz时最大相位噪底为-148dBc/Hz
  • 20%至80%条件下上升/下降时间为5ns
  • 传播延迟为10ns
  • 低电流消耗
  • 工作温度范围为-40℃至85℃
  • 灵活的工作频率输出
  • 芯片断电时输入引脚仍可输入时钟信号
  • 支持1.2V至1.8V、1.2V至3.3V和1.8V至3.3V升压转换

应用领域

  • 个人电子产品中的FPGA/处理器时钟缓冲/电平转换
  • 服务器和附加卡中的1.2V时钟缓冲器和电平转换器
