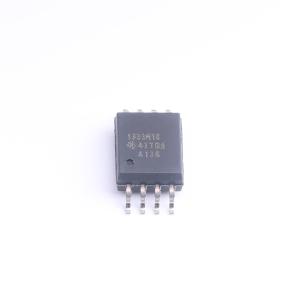

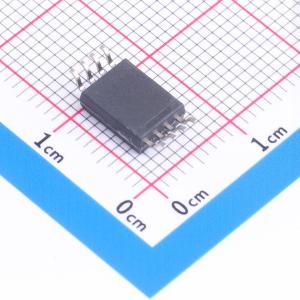

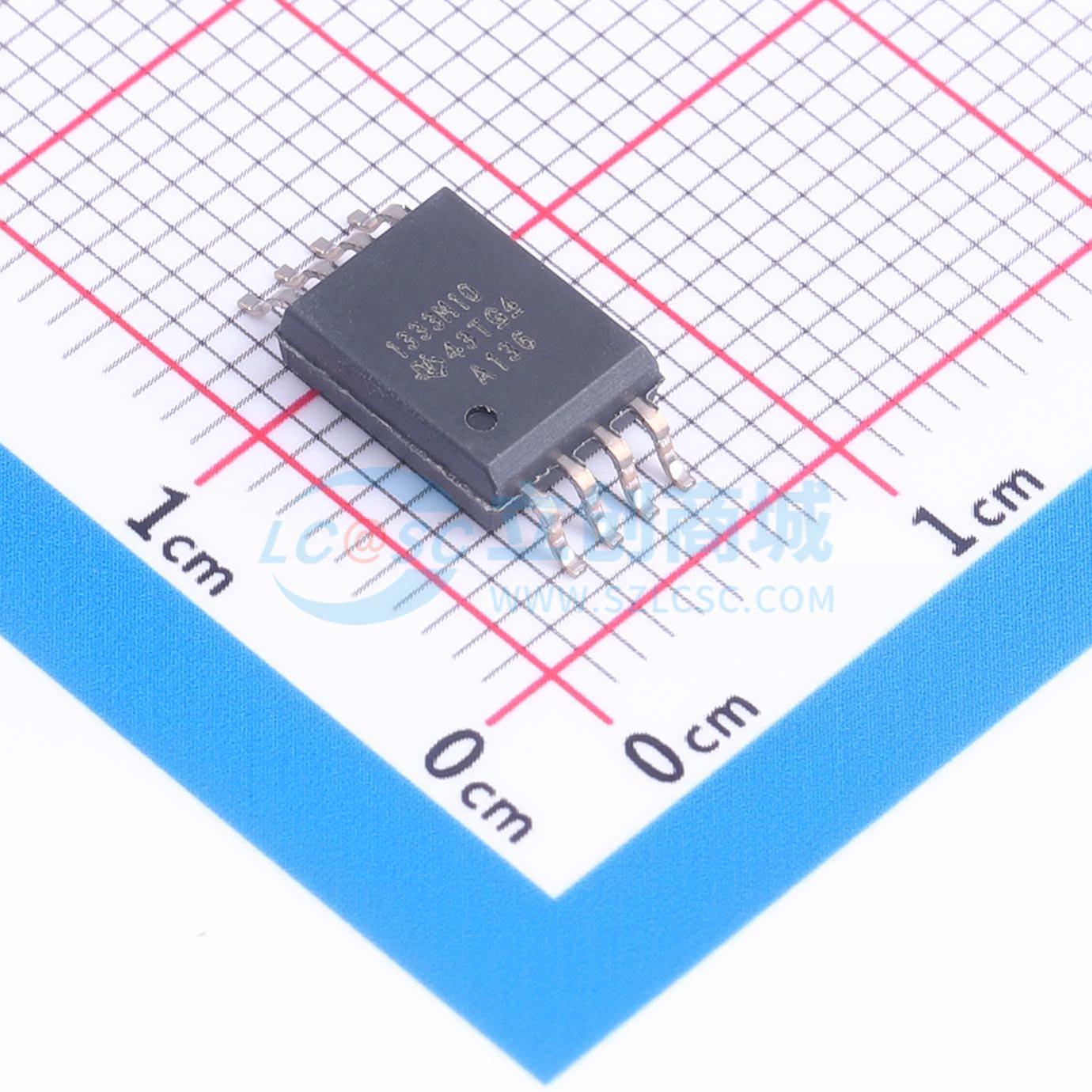

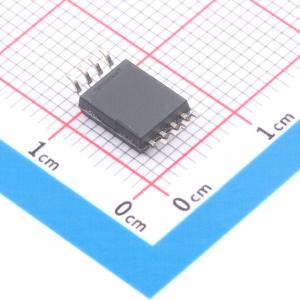

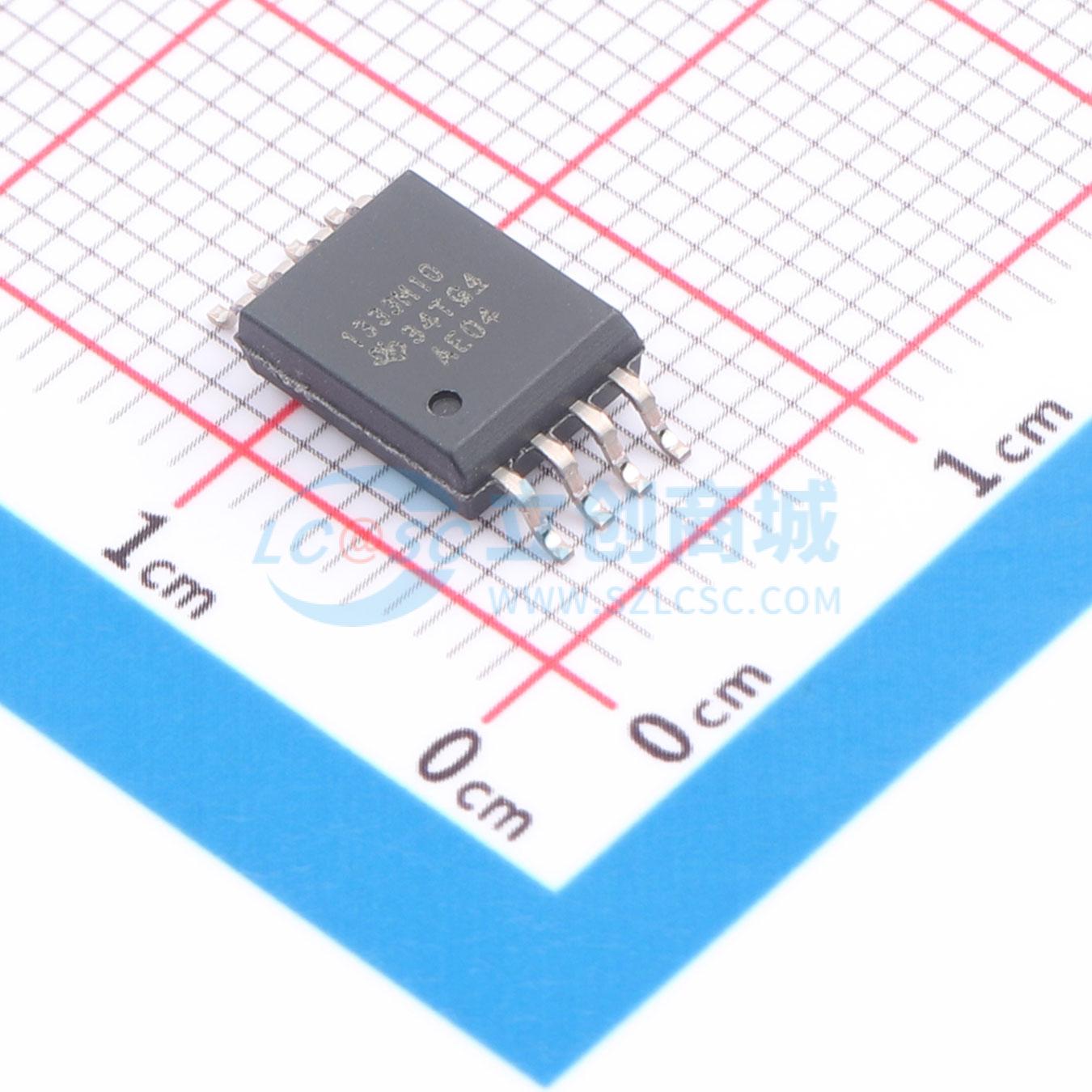

AMC1333M10DWVR

AMC1333M10 是一款精密 Δ-Σ 调制器，输出与输入电路由抗电磁干扰性能极强的隔离层隔开。该隔离栅经认证可提供高达 8000VPEAK 的增强型隔离，符合 DIN EN IEC 60747-17 (VDE 0884-17) 和 UL1577 标准，并且可支持高达 1.5kVRMS 的工作电压。该隔离层可将系统中以不同共模电压电平运行的各器件隔开，防止高电压冲击导致低压侧器件电气损坏或对操作员造成伤害。 AMC1333M10 具有 ±1V 双极宽输入电压范围和高输入电阻，因此可直接连接高电压应用中的电阻分压器。AMC1333M10 的输出位流与内部生成的时钟同步。通过使用集成式数字滤波器（如 TMS320F2807x 或 TMS320F2837x 微控制器系列中的数字滤波器）来抽取位流，该器件可在 39kSPS 数据速率下实现 16 位分辨率和 87dB 的动态范围。 AMC1333M10 采用 8 引脚宽体 SOIC 封装，额定的工业级工作温度范围为 -40°C 至 +125°C。

• 线性输入电压范围：±1V
• 高输入阻抗：2.4GΩ（典型值）
• 低直流误差：失调电压误差：±0.5mV（最大值），温漂 ±4μV/°C（最大值）；增益误差：±0.2%（最大值），增益漂移：±40ppm/°C（最大值）
• 高 CMTI：100kV/µs（最小值）
• 内部 10MHz 时钟发生器
• 高侧电源缺失检测
• 低 EMI：符合 CISPR-11 和 CISPR-25 标准
• 安全相关认证：符合 DIN EN IEC 60747-17 (VDE 0884-17) 标准的 8000VPEAK 增强型隔离，符合 UL1577 标准且长达 1 分钟的 5700VRMS 隔离
• 额定的工业级工作温度范围：–40°C 至 +125°C

• 电机驱动器
• 变频器
• 保护继电器
• 电源
