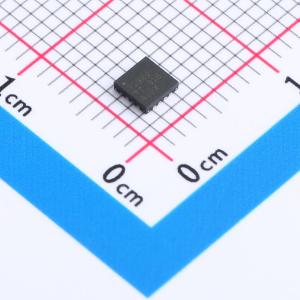

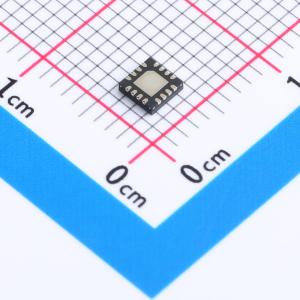

温馨提醒：图片仅供参考，商品以实物为准

ADS7138QRTERQ1

具有 I2C、GPIO 和 CRC 的汽车类 8 通道、140kSPS、12 位模数转换器(ADC)

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS7138-Q1 具有 I2C、GPIO 和 CRC 的汽车类 8 通道、140kSPS、12 位模数转换器 (ADC)
品牌名称: TI(德州仪器)
商品型号: ADS7138QRTERQ1
商品编号: C5215158
商品封装: WQFN-16(3x3)
包装方式: 编带
商品毛重: 0.052克(g)

商品参数

商品概述

ADS7138-Q1是一款易于使用的8通道多路复用12位逐次逼近寄存器模数转换器(SAR ADC)。8个通道可独立配置为模拟输入、数字输入或数字输出。该器件具有一个用于执行ADC转换过程的内部振荡器。 ADS7138-Q1通过兼容I2C的接口进行通信，既可在自主转换模式下工作，也可在单冲转换模式下工作。ADS7138-Q1使用具有可编程高低阈值、迟滞和事件计数器的数字窗口比较器，通过每通道事件触发的中断来实现模拟看门狗功能。ADS7138-Q1具有用于数据读取/写入操作和上电配置的内置循环余校验(CRC)功能。

商品特性

符合面向汽车应用的AEC - Q100标准，温度等级1： - 40℃至125℃
小封装尺寸：3mm×3mm WQFN
可湿性侧面，可目视检查焊点
8通道，可配置为以下任意组合：最多8个模拟输入、数字输入或数字输出
用于I/O扩展的GPIO：开漏、推挽数字输出
宽工作范围：AVDD：2.35V至5.5V；DVDD 1.65V至5.5V；温度范围： - 40℃至 + 125℃
用于读取/写入操作的CRC：数据读取/写入CRC；上电配置CRC
I2C接口：高达3.4MHz（高速模式）；8个可配置I2C地址
可编程均值滤波器
用于求平均值的可编程样本大小
利用内部转换求平均值
用于计算平均输出的16位分辨率
速度高达3.2MSPS的涡轮比较器模式

应用领域

不具有处理功能的摄像头模块
汽车中心信息显示屏
汽车仪表组显示屏

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	1MHz
	通道数	8
	工作电压	2.35V~5.5V
	接口类型	I2C
	积分非线性	0.45LSB

	属性	参数值
	工作温度	-40℃~+125℃
	信噪比	73dB
	时钟/振荡器	内置
	时钟频率(fc)	1MHz
	ADC架构	SAR
	静态电流	7uA
