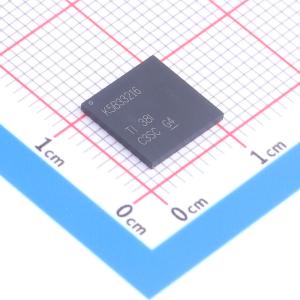

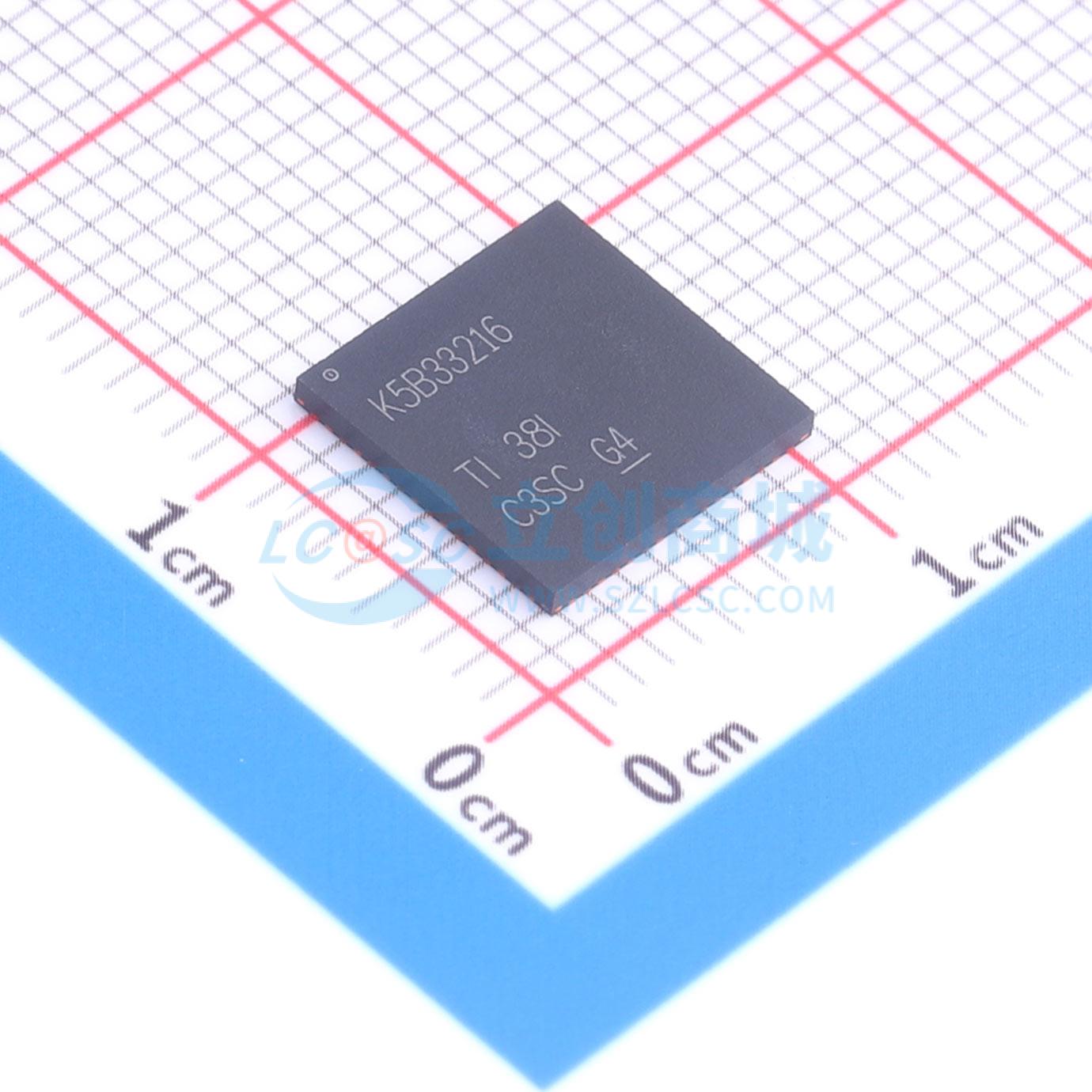

LMK5B33216RGCR

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LMK5B33216 具有集成式 2.5GHz 体声波 VCO、16 路输出、三个 DPLL 和 APLL 的网络同步器
品牌名称: TI(德州仪器)
商品型号: LMK5B33216RGCR
商品编号: C5215085

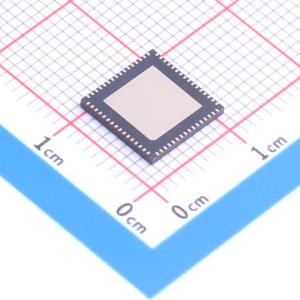

商品封装: VQFN-64(9x9)
包装方式: 编带
商品毛重: 4.02克(g)

商品参数

	属性	参数值
	输出通道数	1
	均方根抖动	13fs
	工作温度	-40℃~+85℃
	功能特性	片上非易失性参数存储；自动时钟切换；可编程相位与延迟控制；网络同步器时钟

商品概述

LMK5B33216是一款2路输入、16路输出的3-DPLL 3-APLL网络同步器，同时也是高性能抖动清除器，计时精度小于5ns（ITU-T G.8273.2 D类），可满足以太网网络应用的严格要求。器件集成了3个DPLL和3个APLL，可通过可编程环路带宽提供无中断切换和抖动衰减功能，配备外部环路滤波器，提升了灵活性和易用性。APLL3为超高性能PLL，其VCO采用专有体声波(BAW)技术，可在312.5MHz频率下生成RMS抖动典型值为42fs（12kHz至20MHz）的输出时钟，输出不受DPLL基准输入的频率和抖动特性的影响。APLL1和APLL2采用传统LC VCO，可提供第二或第三频率域和/或同步域选项。基准验证电路可监测DPLL基准输入，在检测到异常或输入丢失时自动执行无中断切换，零延迟模式可控制输入和输出之间的相位关系。该器件可通过I2C或SPI进行全面编程，集成的EEPROM可用于自定义系统启动时钟，还配有出厂默认ROM配置文件作为备用选项，采用64引脚VQFN封装。

商品特性

基于BAW VCO的超低抖动以太网时钟，使用4MHz一阶高通滤波器时，625MHz下典型RMS抖动为13fs，312.5MHz下典型RMS抖动为24fs；无额外滤波时312.5MHz下典型RMS抖动为42fs、最大RMS抖动为60fs，156.25MHz下典型RMS抖动为47fs、最大RMS抖动为65fs
集成3个高性能数字锁相环(DPLL)与模拟锁相环(APLL)配对结构，DPLL环路带宽可编程范围为1mHz至4kHz，DCO频率调节步长<1ppt
配备2个可配置为差动或单端的DPLL输入，输入频率范围为1Hz(1PPS)至800MHz，支持数字保持和无中断切换
配备16个可配置输出，输出支持可编程HSDS、AC-LVPECL、LVDS和HSCL差动格式，最多可配置为20个频率输出，输出频率范围为1Hz(1PPS)至1250MHz，支持可编程摆幅和共模，符合PCIe第1代到第6代标准
支持I2C、三线制SPI或四线制SPI接口
集成基准验证电路，可自动切换异常输入；支持零延迟模式控制输入输出相位关系
集成EEPROM支持自定义系统启动配置，配有出厂默认配置作为备用选项
工作温度范围为-40℃至85℃

应用领域

有线网络
数据中心间及内部互连的计时卡、线路卡、固定卡
SyncE (G.8262)、SONET/SDH、IEEE-1588 PTP辅助时钟
112G/224G PAM-4串行器/解串器的抖动消除、漂移衰减和基准时钟生成
100G-800G数据中心交换机、核心路由器、边缘路由器、WLAN
数据中心和企业级计算领域的智能网络接口卡
光传输网络 (OTN G.709)
宽带固定线路接入
工业领域
测试和测量领域
医疗成像

	属性	参数值
	商品目录	时钟消抖
	最大输出频率	1.25GHz
	工作电压	3.135V~3.465V
	输入电平	-
	输出电平	-
