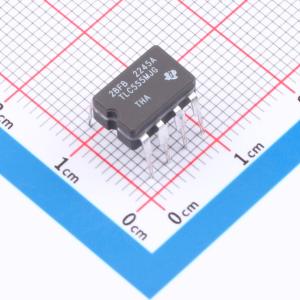

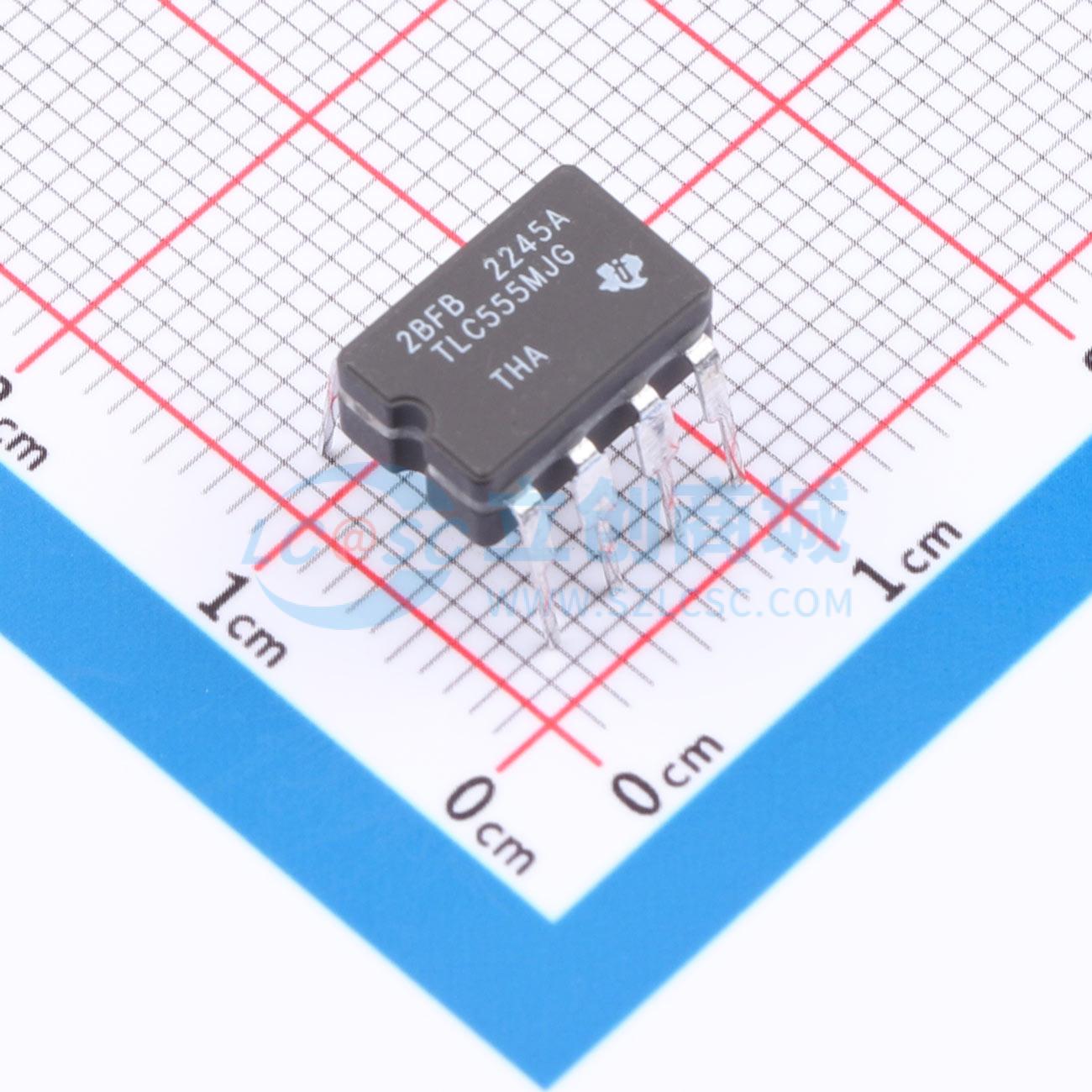

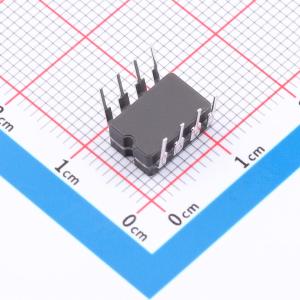

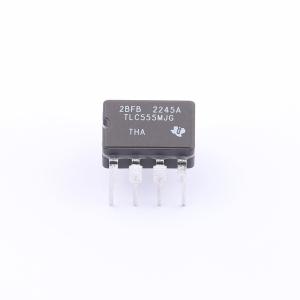

TLC555MJG实物图
  • TLC555MJG商品缩略图
  • TLC555MJG商品缩略图
  • TLC555MJG商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

TLC555MJG

CMOS定时器

SMT扩展库PCB免费打样
私有库下单最高享92折
品牌名称
TI(德州仪器)
商品型号
TLC555MJG
商品编号
C5215052
商品封装
CDIP-8​
包装方式
管装
商品毛重
1克(g)

商品参数

属性参数值
商品目录实时时钟(RTC)
晶振类型外置
闹钟输出无
工作电流180uA
属性参数值
工作电压2V~15V
工作温度-55℃~+125℃
功能特性ESD/过压保护

商品概述

TLC555是采用TI LinCMOS™工艺制造的单片定时电路。该定时器与CMOS、TTL和MOS逻辑完全兼容,最高工作频率可达2 MHz。由于输入阻抗较高,与NE555或LM555相比,该器件可支持更小的定时电容,因此可实现更精确的时间延迟和振荡。在整个电源电压范围内功耗都较低。与NE555相同,TLC555的触发电平约为电源电压的三分之一,阈值电平约为电源电压的三分之二。这些电平可通过控制电压端(CONT)进行调整。当触发输入(TRIG)低于触发电平时,触发器置位,输出变为高电平。如果TRIG高于触发电平且阈值输入(THRES)高于阈值电平,触发器复位,输出变为低电平。复位输入(RESET)可覆盖所有其他输入,用于启动新的定时周期。如果RESET为低电平,触发器复位,输出为低电平。只要输出为低电平,放电端(DISCH)与GND之间就会形成低阻抗路径。所有未使用的输入必须连接到合适的逻辑电平,以防止误触发。

商品特性

  • 极低功耗
  • 可在无稳态模式下工作
  • CMOS输出可实现满幅摆幅
  • 高输出电流能力
  • 输出与CMOS、TTL和MOS完全兼容
  • 低电源电流可减少输出转换期间的尖峰
  • 单电源工作,电压范围为 2 V 至 15 V
  • 符合ANSI/ESDA/JEDEC JS-001标准的ESD防护超过1000 V
  • 提供Q-temp汽车级版本
  • 可满足高可靠性汽车应用
  • 符合汽车标准认证

应用领域

  • 精密定时
  • 脉冲产生
  • 顺序定时
  • 延时产生
  • 脉宽调制
  • 脉冲位置调制
  • 线性斜坡发生器
