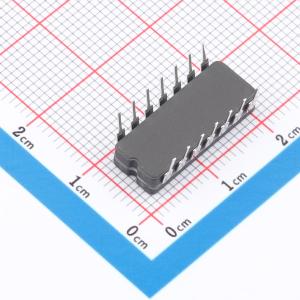

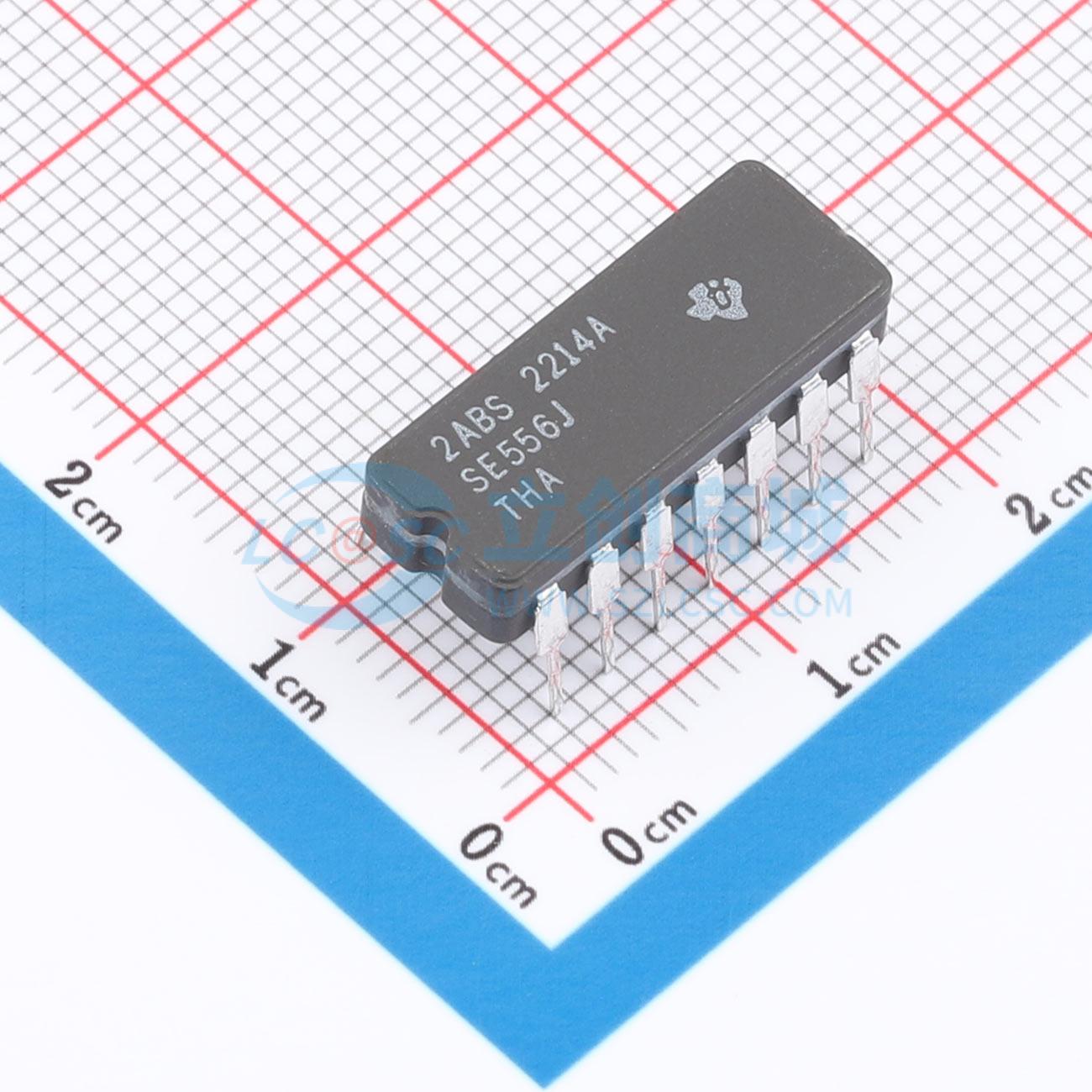

SE556J

双精度定时器，具备独立定时电路，支持多种工作模式

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SE556 双路精密计时器
品牌名称: TI(德州仪器)
商品型号: SE556J
商品编号: C5215043
商品封装: CDIP(J)-14
包装方式: 管装
商品毛重: 61克(g)

商品参数

商品概述

Nx556和Sx556为双路精密计时器件，每个封装内置两个独立计时电路，可在由外部电阻电容RC实现时序控制的非稳态或单稳态模式下工作，可通过调制控制电压输入的偏置，主动调整RC时间常数对应的基本时序。器件每个计时通道的触发电平约为电源电压的三分之一，阈值电平约为电源电压的三分之二，可通过控制电压引脚修改上述电平值；复位输入优先级高于所有其他输入，可用于启动新的定时周期。

商品特性

单个封装内含两个独立精密计时电路
支持非稳态、单稳态两种工作模式
输出兼容TTL，灌电流与拉电流最高可达200mA
支持有源上拉或有源下拉
单稳态工作模式下，计时间隔由单个外部电阻电容网络控制，输出脉冲宽度约为t_w = 1.1 × R_A × C_T，电源电压保持恒定时，计时间隔与电源电压无关
非稳态工作模式下，输出频率和占空比可由两个外部电阻、单个外部电容独立控制
电气特性默认测试条件为V_CC = 5V至15V，环境温度T_A = 25℃
ESD等级符合：500V HBM、250V CDM，可在标准ESD控制流程下安全生产

应用领域

微秒到小时级别的精密计时
脉冲整形电路
漏脉冲检测器
脉宽调制器
脉冲位置调制器
顺序计时器
脉冲发生器
分频器
工业控制

	属性	参数值
	商品目录	实时时钟(RTC)
	晶振类型	外置
	闹钟输出	无
	工作电流	4mA

	属性	参数值
	工作电压	4.5V~16V
	工作温度	-55℃~+125℃
	功能特性	-
