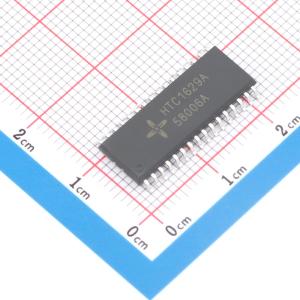

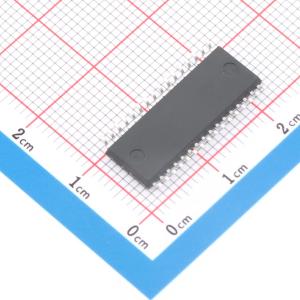

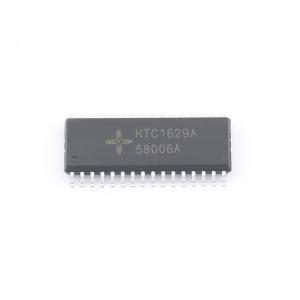

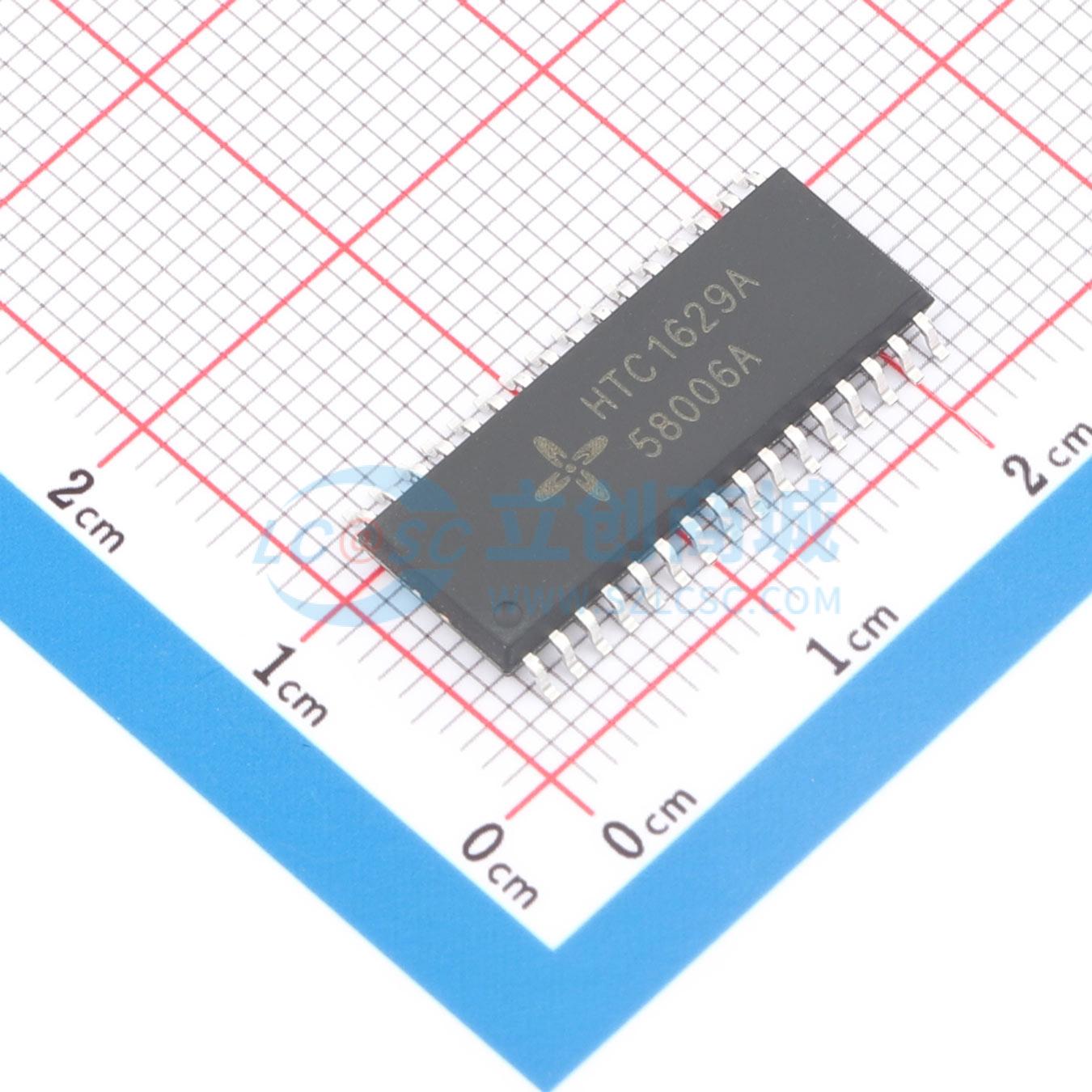

HTC1629A
3线串口共阴极16段8位LED驱动控制专用电路，内置MCU数字接口、数据锁存器、LED驱动等电路，适用于LED面板
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HTC1629A 是一款3线串口共阴极16段8位的LED驱动控制专用电路，内置MCU数字接口、数据锁存器、LED驱动等电路，广泛适用于各种LED面板场合。
- 品牌名称
- HITENX(海速芯)
- 商品型号
- HTC1629A
- 商品编号
- C54565471
- 商品封装
- SOP-32
- 包装方式
- 管装
- 商品毛重
- 2.104762克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 16段x8位 | |
| 接口类型 | 3线串行接口 | |
| 工作电压 | -500mV~7V | |
| 时钟频率(fc) | 1MHz |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | 150uA | |
| 位驱动电流 | 180mA | |
| 段驱动电流 | 50mA | |
| 功能特性 | PWM调光；内置显示RAM；内部复位功能 | |
| 工作温度 | -40℃~+85℃ |
商品概述
HTC1629A 是一款 3 线串口共阴极 16 段 8 位的 LED 驱动控制专用电路，内置 MCU 数字接口、数据锁存器、LED 驱动等电路，广泛适用于各种 LED 面板场合。
商品特性
- 内置显示 RAM
- 显示模式 16 段 8 位
- 显示辉度软件可调
- 内置上电复位电路
- 三线串行接口（CLK，STB，DIN）
- 内置 RC 振荡
- 封装形式：SOP32、LQFP32
应用领域
LED 显示面板场合，例如微波炉、电磁炉、热水器等家电产品。
