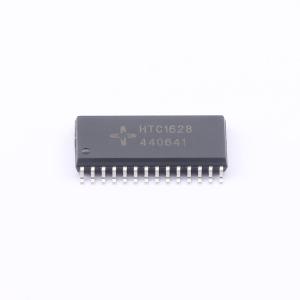

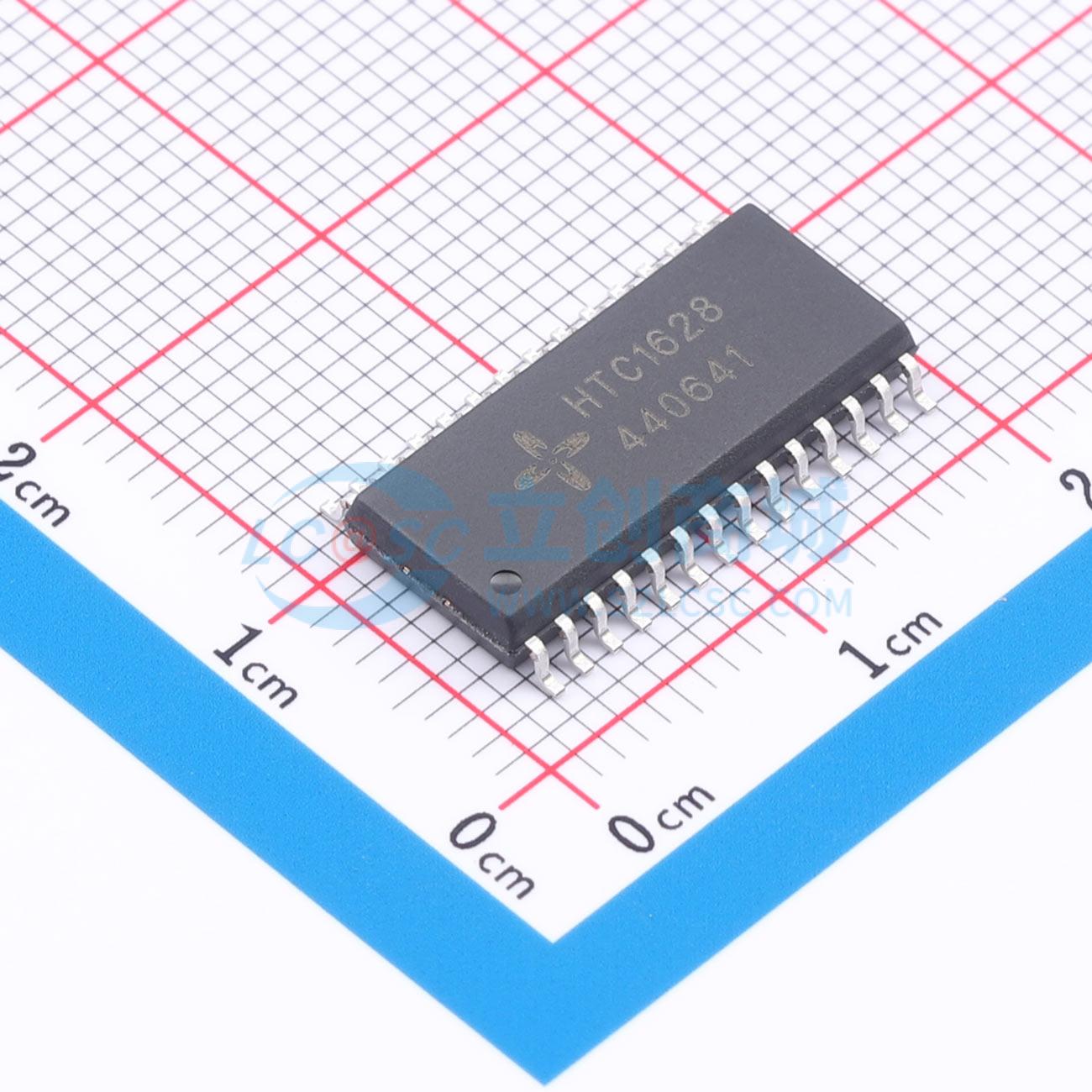

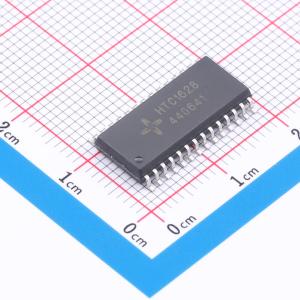

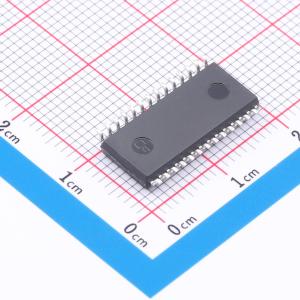

HTC1628
带键盘扫描接口的LED驱动控制专用电路，集成MCU数字接口、数据锁存器和键盘扫描电路，适用于家电、机顶盒等显示设备
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HTC1628 是一款带键盘扫描接口的 LED 驱动控制专用电路，内部集成有 MCU 数字接口，数据锁存器，键盘扫描等电路。本产品主要适用于家电设备（智能热水器、微波炉、洗衣机、空调。电磁炉）、机顶盒、电子秤、智能电表等数码管或LED显示设备。
- 品牌名称
- HITENX(海速芯)
- 商品型号
- HTC1628
- 商品编号
- C54565473
- 商品封装
- SOP-28
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 10段x7位；13段x4位 | |
| 接口类型 | 3线串行接口 | |
| 工作电压 | 2.4V~5.5V | |
| 时钟频率(fc) | 1MHz |
| 属性 | 参数值 | |
|---|---|---|
| 位驱动电流 | 200mA | |
| 段驱动电流 | 60mA | |
| 功能特性 | PWM调光；BCD输入锁存功能；内部复位功能 | |
| 工作温度 | -40℃~+80℃ | |
| 耗散功率(Pd) | 400mW |
商品概述
HTC1628是一款带键盘扫描接口的LED驱动控制专用电路，内部集成有MCU数字接口、数据锁存器、键盘扫描等电路。本产品主要适用于家电设备（智能热水器、微波炉、洗衣机、空调、电磁炉）、机顶盒、电子秤、智能电表等数码管或LED显示设备。
商品特性
- 显示模式（10段×7位~13段×4位）
- 键扫描（10×2bit）
- 辉度调节电路（占空比8级可调）
- 串行接口（CLK，STB，DIO）
- 内置RC振荡（450kHz）
- 内置上电复位电路
- 封装：SOP28/SSOP28
应用领域
家电设备（智能热水器、微波炉、洗衣机、空调、电磁炉）、机顶盒、电子秤、智能电表等数码管或LED显示设备
