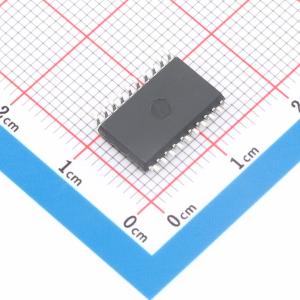

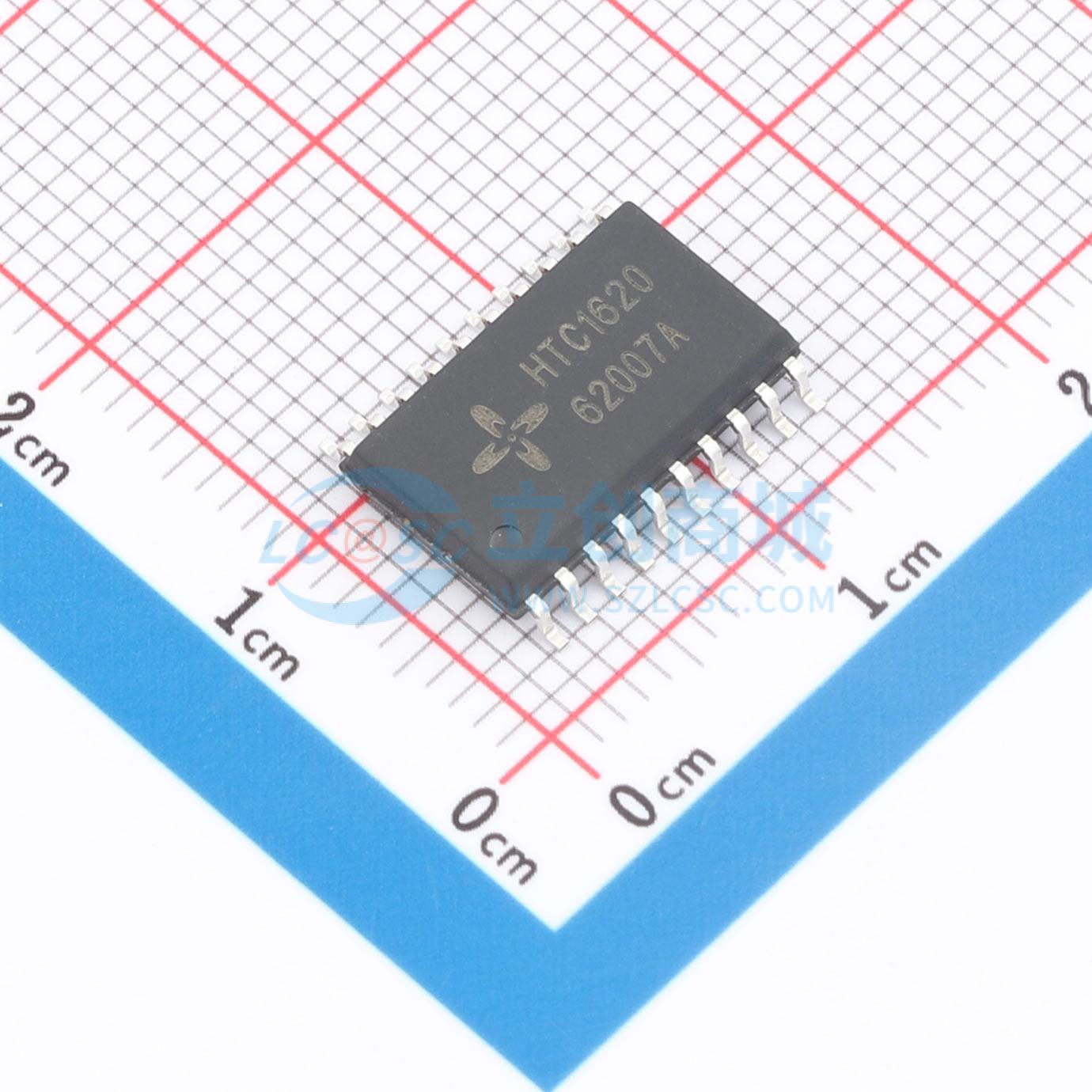

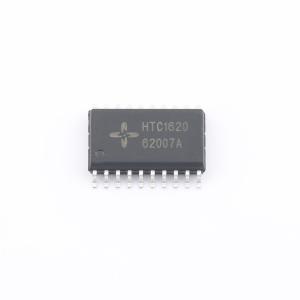

温馨提醒：图片仅供参考，商品以实物为准
HTC1620
3线串口共阴极LED驱动控制专用电路，内置显示RAM，显示模式和辉度软件可调，适用于LED面板场合
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HTC1620 是一款 3 线串口共阴极 8 段 6 位或 10 段 4 位的 LED 驱动控制专用电路，内部集成有 MCU 数字接口、数据锁存器、RC 振荡、LED 驱动等电路广泛适用于各种 LED 面板场合，例如微波 炉，电磁炉，热水器等家电产品。
- 品牌名称
- HITENX(海速芯)
- 商品型号
- HTC1620
- 商品编号
- C54565477
- 商品封装
- SOP-20
- 包装方式
- 管装
- 商品毛重
- 1.345833克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 8段x6位；10段x4位 | |
| 接口类型 | 3线串行接口 | |
| 工作电压 | -500mV~7V | |
| 时钟频率(fc) | 1MHz |
| 属性 | 参数值 | |
|---|---|---|
| 位驱动电流 | 200mA | |
| 段驱动电流 | 50mA | |
| 功能特性 | PWM调光；内置显示RAM | |
| 工作温度 | -40℃~+80℃ | |
| 耗散功率(Pd) | 400mW |
商品概述
HTC1620是一款3线串口共阴极8段6位或10段4位的LED驱动控制专用电路，内部集成有MCU数字接口、数据锁存器、RC振荡、LED驱动等电路，广泛适用于各种LED面板场合，例如微波炉、电磁炉、热水器等家电产品。
商品特性
- 内置显示RAM
- 显示模式软件可调
- 显示辉度软件可调
- 三线串行接口（CLK，STB，DIN）
- 内置RC振荡
- 封装形式：SOP20
应用领域
微波炉、电磁炉、热水器等家电产品
