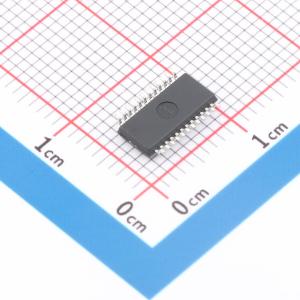

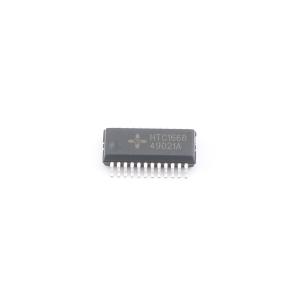

温馨提醒：图片仅供参考，商品以实物为准
HTC1668
3线串口共阴极LED驱动控制专用电路，内置三线串行通讯接口和RC振荡器，辉度可调，适用于LED面板场合
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HTC1668 是一款 3 线串口共阴极 10 段 7 位或 13 段 4 位带 10*2 位键盘扫描的LED 驱动控制专用电路，它内置三线串行通讯接口，RC 振荡器，具有八级辉度可调，广泛适用于各种 LED 面板场合，例如微波炉，电磁炉，热水器等家电产品。
- 品牌名称
- HITENX(海速芯)
- 商品型号
- HTC1668
- 商品编号
- C54565478
- 商品封装
- SSOP-24
- 包装方式
- 管装
- 商品毛重
- 2.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 10段x7位；13段x4位 | |
| 接口类型 | 3线串行接口 | |
| 工作电压 | 2.4V~5.5V | |
| 时钟频率(fc) | 1MHz |
| 属性 | 参数值 | |
|---|---|---|
| 位驱动电流 | 200mA | |
| 段驱动电流 | 60mA | |
| 功能特性 | PWM调光；内置显示RAM | |
| 工作温度 | -40℃~+80℃ | |
| 耗散功率(Pd) | 400mW |
商品概述
HTC1668是一款3线串口共阴极10段7位或13段4位带10×2位键盘扫描的LED驱动控制专用电路，它内置三线串行通讯接口、RC振荡器，具有八级辉度可调，广泛适用于各种LED面板场合，例如微波炉、电磁炉、热水器等家电产品。
商品特性
- 内置显示RAM
- 显示模式软件可调
- 显示辉度软件可调
- 10×2扫描按键矩阵
- 三线串行接口（CLK，STB，DIO）
- 内置RC振荡
- 封装形式：SOP24/SSOP24（0.635mm）、QFN24(3×3×0.75mm) (L=0.3mm)、QFN24(4×4×0.75mm) (L=0.3mm)
应用领域
各种LED面板场合，如微波炉、电磁炉、热水器等家电产品
