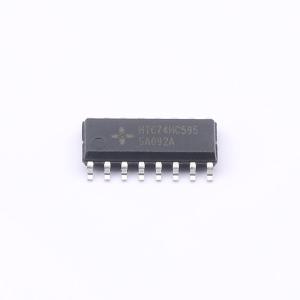

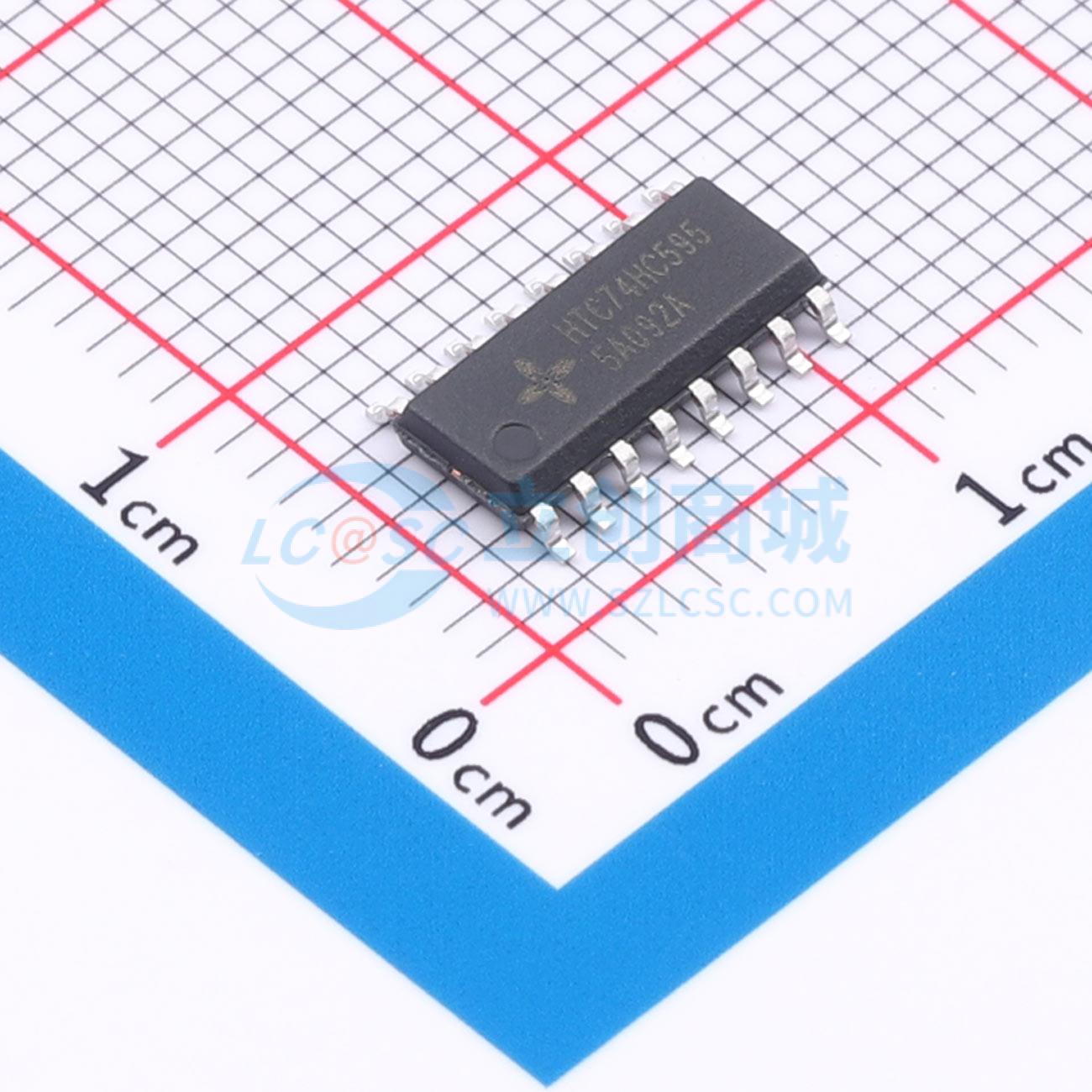

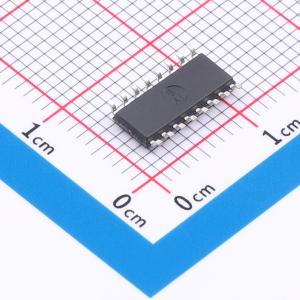

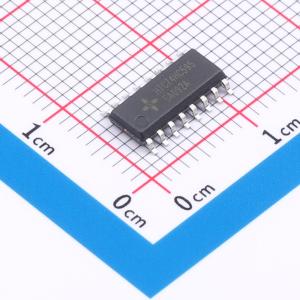

HTC74HC595S-R
8位移位寄存器与8位输出寄存器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高速 CMOS 8 位串入并出移位寄存器，带输出锁存，2～6V 宽压，高可靠，适用于 LED 驱动、数据扩展等场景
- 品牌名称
- HITENX(海速芯)
- 商品型号
- HTC74HC595S-R
- 商品编号
- C54565480
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至并行或串行 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 35MHz | |
| 元件数 | 1 | |
| 输出类型 | 推挽式 | |
| 系列 | 74HC |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 500mW | |
| 传播延迟(tpd) | 14ns@6V,50pF | |
| 输出电流 | 35mA | |
| 分辨率(位) | 8 | |
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
HTC74HC595包含一个带异步复位输入的8位移位寄存器和一个带输出的8位锁存器。串行数据输入（SER）将在移位时钟的每个低到高转换期间移入内部移位寄存器。锁存器将在锁存时钟的低到高转换期间从移位寄存器锁存8位数据。移位寄存器还提供串行输出。
商品特性
- 工作电压范围：2 ~ 6V
- 高抗噪性
- 输出与CMOS和TTL兼容
- 工作温度范围：-40 ~ +125°C
- 封装选项：DIP-16、SOP-16、TSSOP-16和QFN-16
- 闩锁性能 ≤ 250 mA
- ESD保护：
- HBM：ANSI/ESDA/JEDEC JS-001 2023超过2000 V
- CDM：ANSI/ESDA/JEDEC JS-002 2022超过2000 V
