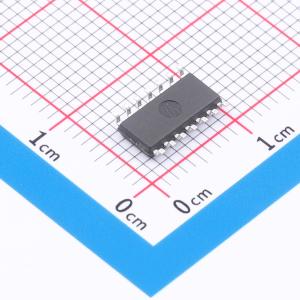

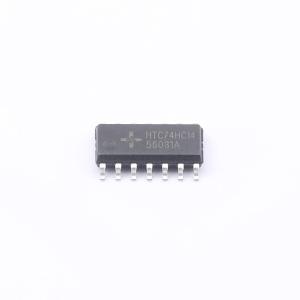

温馨提醒：图片仅供参考，商品以实物为准
HTC74HC14S-R
高速CMOS逻辑六反相施密特触发器，输入含钳位二极管，可转换缓慢变化输入信号
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- HITENX(海速芯)
- 商品型号
- HTC74HC14S-R
- 商品编号
- C54565482
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | -500mV~7V | |
| 静态电流(Iq) | 20uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 3.5V | |
| 输入低电平(VIL) | 1.5V | |
| 输出高电平(VOH) | 3.98V | |
| 输出低电平(VOL) | 0V~330mV | |
| 传播延迟(tpd) | 25ns | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+125℃ |
商品概述
HTC74HC/HCT14是一款带有施密特触发器输入的六反相器。该器件的输入阈值电平降低，可与TTL逻辑电平接口。输入包含钳位二极管，这使得可以使用限流电阻将输入连接到超过VCC的电压。施密特触发器输入可将缓慢变化的输入信号转换为清晰无抖动的输出信号。
商品特性
- 输入电平：
- HTC74HC14：CMOS电平
- HTC74HCT14：TTL电平
- 低功耗
- 工作温度范围：-40°C ~ +125°C
- ESD保护：
- HBM：ANSI/ESDA/JEDEC JS - 001 2023标准下超过3500V
- CDM：ANSI/ESDA/JEDEC JS - 002 2022标准下超过2000V
- 闩锁性能 ≤ 250mA
- 封装信息：DIP14/SOP14/TSSOP14
