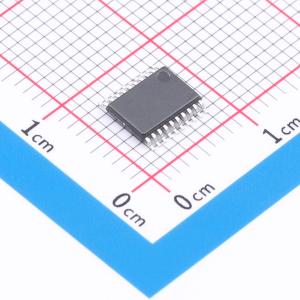

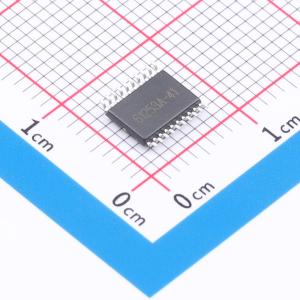

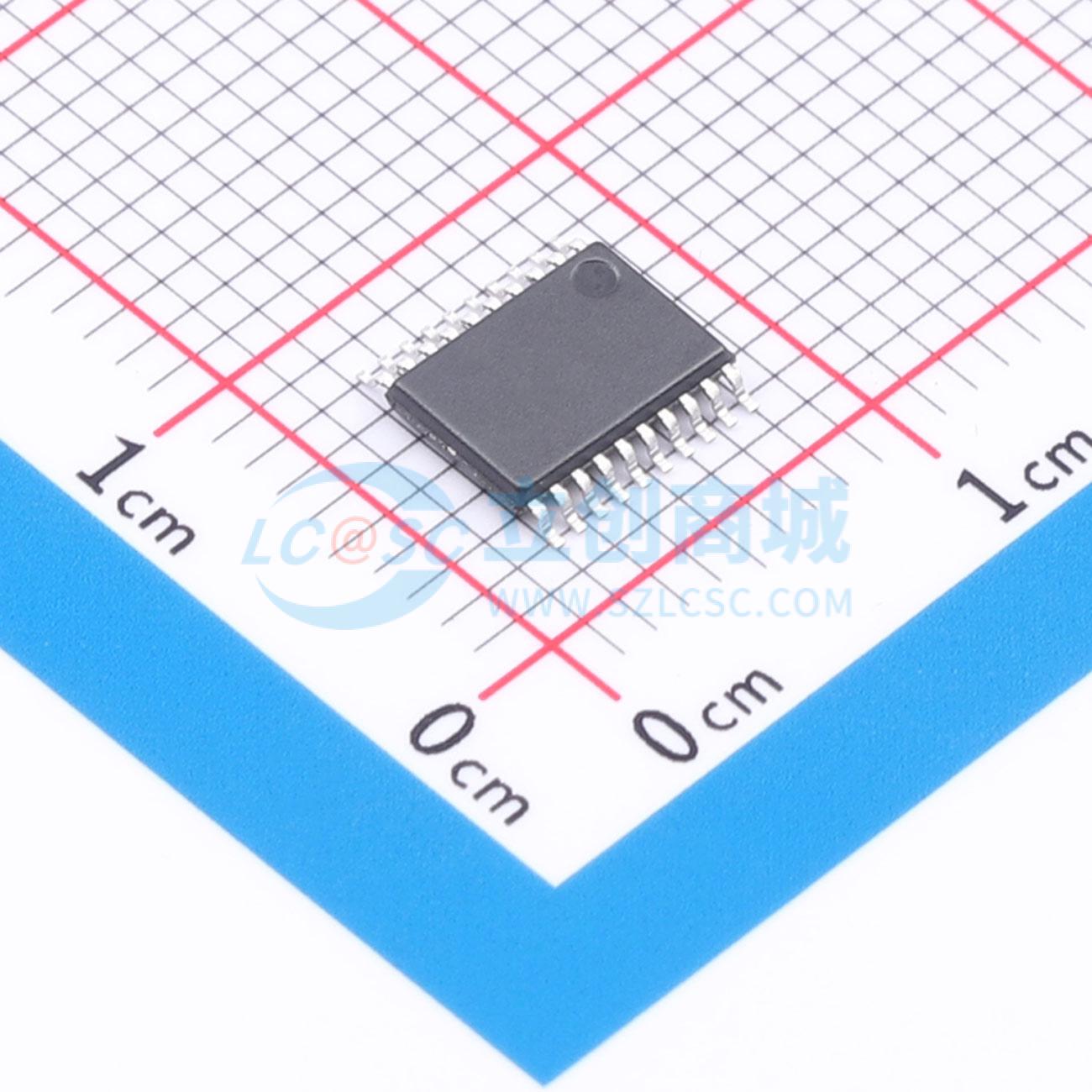

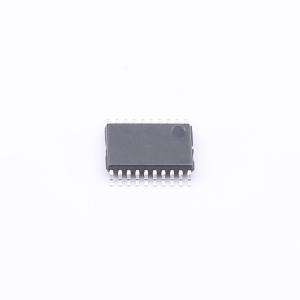

温馨提醒：图片仅供参考，商品以实物为准
TM52F1363-MTP-46
具有多种功能的CPU芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 快速 8051 架构 8 位单片机，内置 Flash、EEPROM、12 位 ADC、7 组 16 位 PWM、UART、I2C、LCD 驱动，低功耗双时钟，适用于消费电子、家电等
- 品牌名称
- HITENX(海速芯)
- 商品型号
- TM52F1363-MTP-46
- 商品编号
- C54565486
- 商品封装
- TSSOP-20-173mil
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | 51系列 | |
| CPU最大主频 | 16.588MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 8KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 512Byte |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 128Byte | |
| I/O数量 | 26 | |
| ADC(位数) | 12bit | |
| DAC(位数) | - | |
| 振荡器类型 | 内置 | |
| 工作电压 | 2.2V~5.5V | |
| 工作温度 | -40℃~+105℃ |
商品概述
TM52 F1363是一款全新的、高速的8位单片机，采用8051架构，与业界标准8051指令集完全兼容，同时保留了8051的外围功能模块。通常情况下，TM52执行指令的速度比传统8051架构快六倍。TM52 - F1363通过在芯片上集成多种功能，提供了更高的性能和更低的成本，能够快速进入市场。这些功能包括8K字节的闪存（Flash）程序存储器、128字节EEPROM、512字节SRAM、低电压复位（LVR）、低电压检测（LVD）、双时钟省电工作模式、8051标准UART和定时器Timer0/Timer1/Timer2、实时计时器Timer3、7组16位脉冲宽度调制器（PWM）、19通道的12位模数转换器（ADC）、I²C接口和看门狗定时器（WDT）。其高可靠性和低功耗的特性使其广泛适用于消费电子及家用电器产品。
商品特性
- 标准8051指令集，机器周期快，指令执行比传统8051快六倍
- 8K字节Flash程序存储器，支持ICP（在线编程）或ISP（在系统编程）的闪存程序码，在IAP（在应用编程）模式下可作为EEPROM以字节方式存取，具备程序码保护功能，内建IAP防死机看门狗模式，至少1万次擦写次数，至少10年数据保存时间
- 128字节EEPROM数据存储器，至少3~5万次擦写次数，至少10年数据保存时间
- 总计512字节SRAM（IRAM + XRAM），256字节IRAM在8051内部数据存储器区，256字节XRAM在8051外部数据存储区（由MOVX指令存取）
- 2种系统时钟类型选择，快时钟使用内部RC（FRC，16.588 MHz），慢时钟使用内部RC（SRC，80 KHz），系统时钟可通过1/2/4/16选项除频
- 8051标准定时器 – Timer0/1/2，16位Timer0、Timer1、Timer2均支持相应时钟输出供蜂鸣器应用
