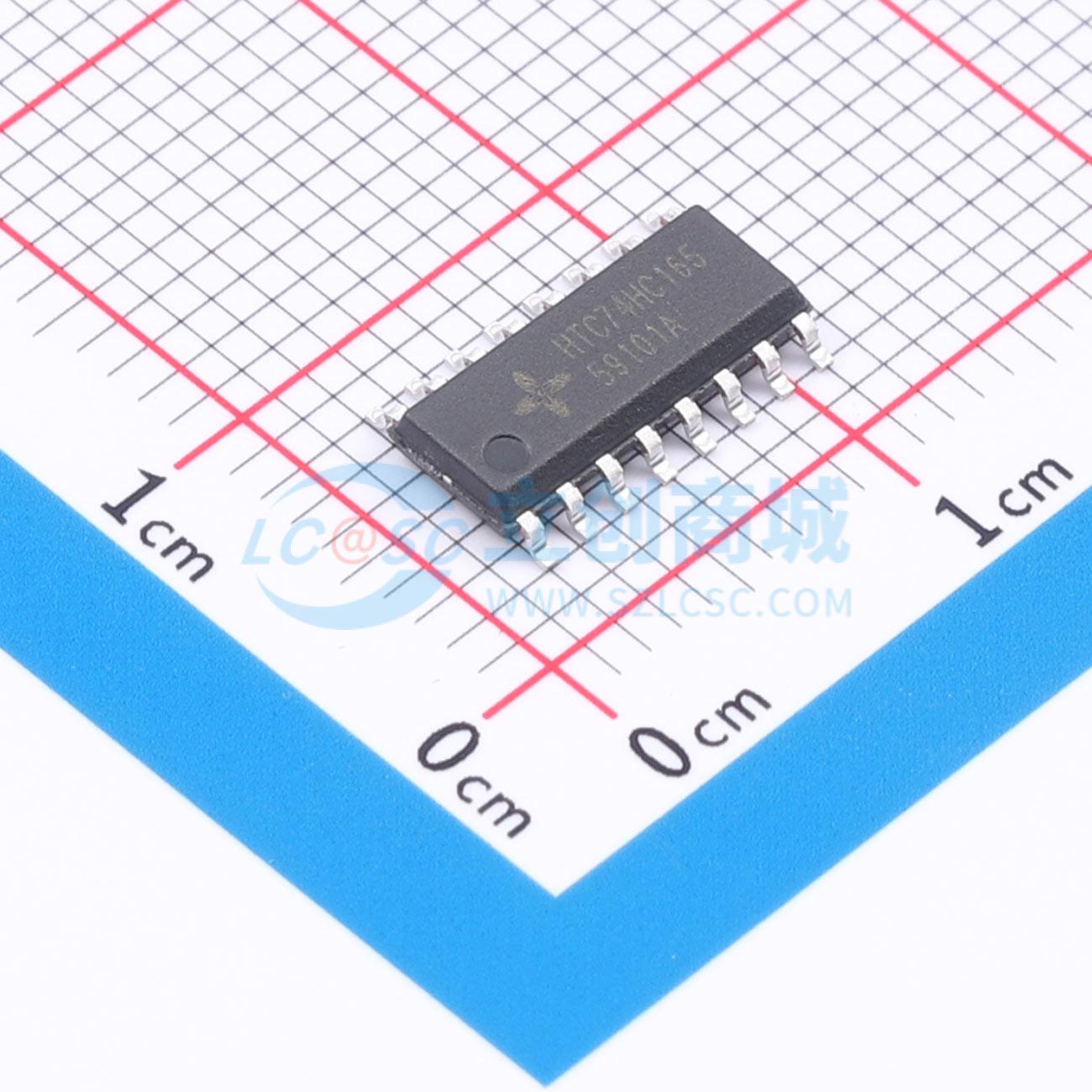

HTC74HC165实物图

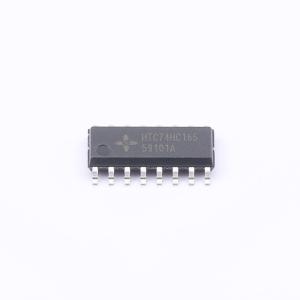

  • HTC74HC165商品缩略图
  • HTC74HC165商品缩略图
  • HTC74HC165商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

HTC74HC165

8位并行加载移位寄存器,具备时钟抑制功能和互补串行输出,可实现并行到串行数据转换

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
高速 CMOS 8 位并行载入移位寄存器,2~6V 宽压,适用于数据采集、串转并扩展、LED 驱动等场景
品牌名称
HITENX(海速芯)
商品型号
HTC74HC165
商品编号
C54565479
商品封装
SOP-16​
包装方式
编带
商品毛重
1克(g)

商品参数

属性参数值
商品目录移位寄存器
功能并行至串行
工作电压2V~6V
时钟频率(fc)36MHz
元件数1
输出类型推挽式
系列74HC
属性参数值
传播延迟(tpd)16ns@6V,50pF
输出电流25mA
分辨率(位)8
灌电流(IOL)5.2mA
拉电流(IOH)5.2mA
工作温度-40℃~+125℃

商品概述

HTC74HC165是一款8位并行加载移位寄存器,在时钟信号作用下,数据向串行(QH)输出端移动。通过八个独立的直接数据(A - H)输入提供对每个级的并行输入访问,这些输入在移位/加载(SH/LD)输入为低电平时启用。HTC74HC165还具备时钟禁止(CLK INH)功能和互补串行(QH)输出。 当SH/LD保持高电平且CLK INH保持低电平时,通过时钟(CLK)输入的低到高转换来实现时钟操作。CLK和CLK INH的功能可以互换。由于低CLK和CLK INH的低到高转换也能实现时钟操作,因此只有在CLK为高电平时,才应将CLK INH更改为高电平。当SH/LD保持高电平时,禁止并行加载。当SH/LD为低电平时,寄存器的并行输入独立于CLK、CLK INH或串行(SER)输入的电平而启用。

商品特性

  • 互补输出
  • 直接覆盖加载(数据)输入
  • 门控时钟输入
  • 并行到串行数据转换
