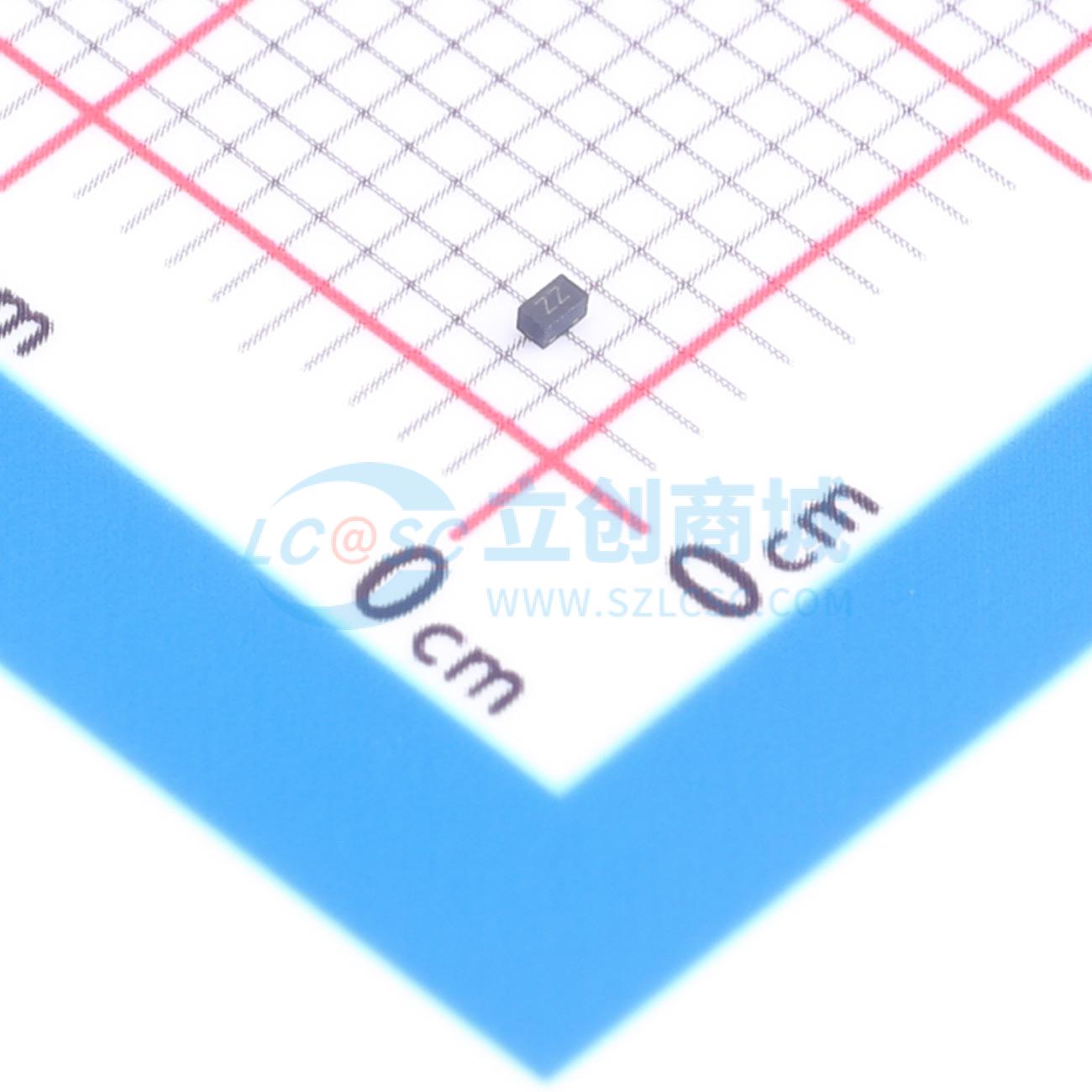

温馨提醒：图片仅供参考，商品以实物为准
ESD103-B1-02EL-TP
单线路双向瞬态电压抑制二极管，超小封装、低电容、低泄漏、低钳位电压，2引脚无铅封装，符合多项标准
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- ESD103-B1-02EL-TP
- 商品编号
- C54561860
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.0268克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 27V | |
| 击穿电压(VBR) | 21V |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 类型 | TVS | |
| Cj-结电容 | 0.5pF |
商品特性
- 超小封装：1.0×0.6×0.5mm
- 超低电容：典型值0.35pF
- 超低泄漏：纳安级别
- 低工作电压：±15V
- 低钳位电压
- 2引脚无铅封装
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±20kV 接触放电：±15kV
- 符合RoHS标准
- 引脚镀层：镍钯金
应用领域
- 手机及配件
- 数字视频接口（DVI）
- 显示端口
- MDDI端口
- USB端口
