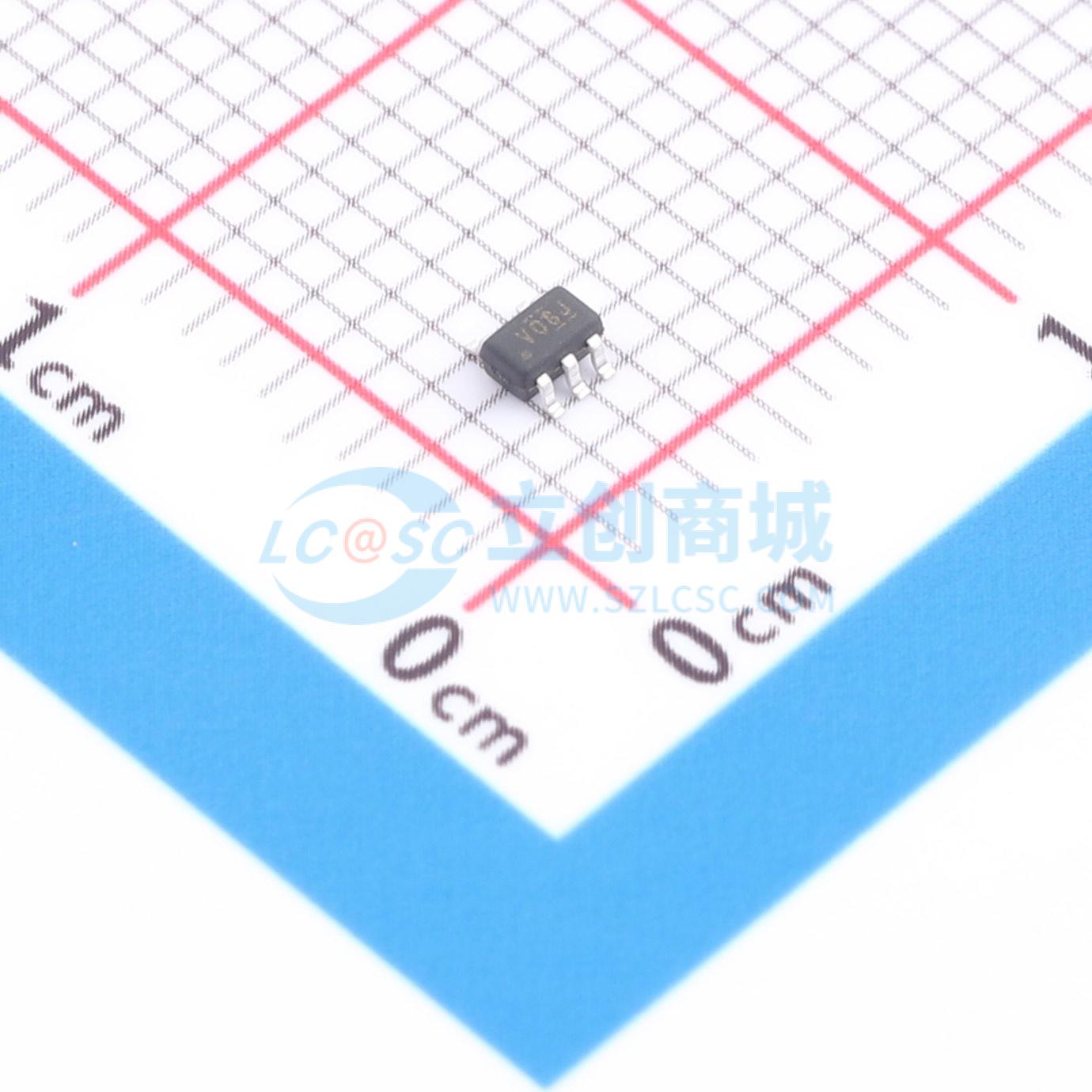

温馨提醒：图片仅供参考，商品以实物为准
NC7SV08P5X-TP
双输入与门，低静态和动态功耗
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- NC7SV08P5X-TP
- 商品编号
- C54561874
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.029567克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 1 | |
| 工作电压 | 900mV~3.6V | |
| 静态电流(Iq) | 500nA | |
| 输入高电平(VIH) | 2V；1.6V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV；900mV；0V | |
| 输出高电平(VOH) | 1.9V；2.05V；2.6V；2.72V；1.11V；1.32V | |
| 输出低电平(VOL) | 100mV；440mV；310mV | |
| 传播延迟(tpd) | 32.8ns@0.9V,30pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 |
商品概述
这是一个 2 输入与门，在正逻辑中提供函数 Y = A × B 或 Y = A（上划线）的非 + B（上划线）的非。该器件可确保在整个 0.9V 至 3.6V 的 VCC 范围内实现极低的静态和动态功耗。
商品特性
- 宽电源电压范围为 0.9V ~ 3.6V
- 输入可承受高达 3.6V 的电压
- loFF 支持部分掉电模式
- 低静态功耗；Icc = 0.5μA（最大值）
- ESD 保护超过 JESD 22
- 2000V 人体模型（A114 - A）
- 200V 机器模型（A115 - A）
- 1000V 带电器件模型（C101）
