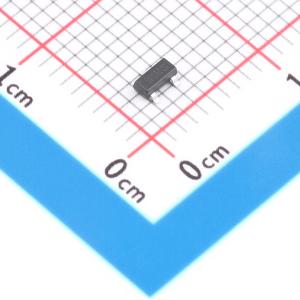

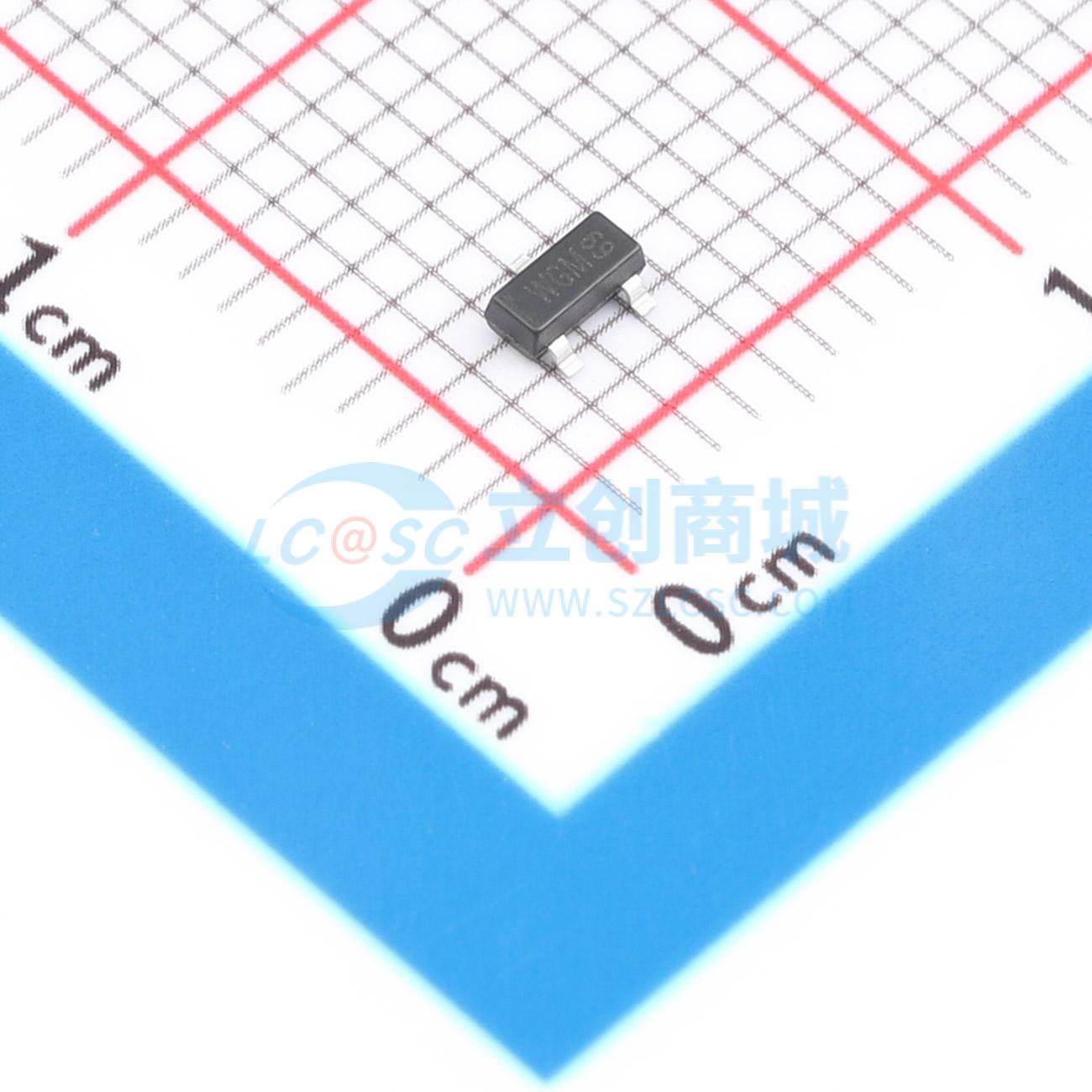

温馨提醒：图片仅供参考，商品以实物为准
PESD2CANFD27V-TR-(TP)
双线路低电容双向ESD二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- PESD2CANFD27V-TR-(TP)
- 商品编号
- C54561881
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.032567克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 27V | |
| 钳位电压 | 50V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 200W@8/20us | |
| 击穿电压(VBR) | 35V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.4pF |
商品特性
- 低工作电压：27V
- 超低电容：0.4pF（典型值）
- 超低泄漏：纳安级别
- 低钳位电压
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±30kV
- IEC 61000 - 4 - 2（ESD）抗扰度测试 接触放电：±30kV
- IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- IEC 61000 - 4 - 5（雷电）4A（8/20μs）
- 3引脚无铅封装
- 这些是无铅器件
- 响应时间通常 < 1 ns
- 封装：SOT - 23
- 引脚镀层：亚光锡
- 外壳材料：“绿色”模塑料
- IEC 61000 - 4 - 2（ESD）抗扰度测试
应用领域
- CAN
- CAN - FD
- FlexRay
- 便携式仪器
- USB电源和数据线
