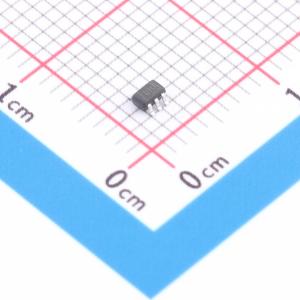

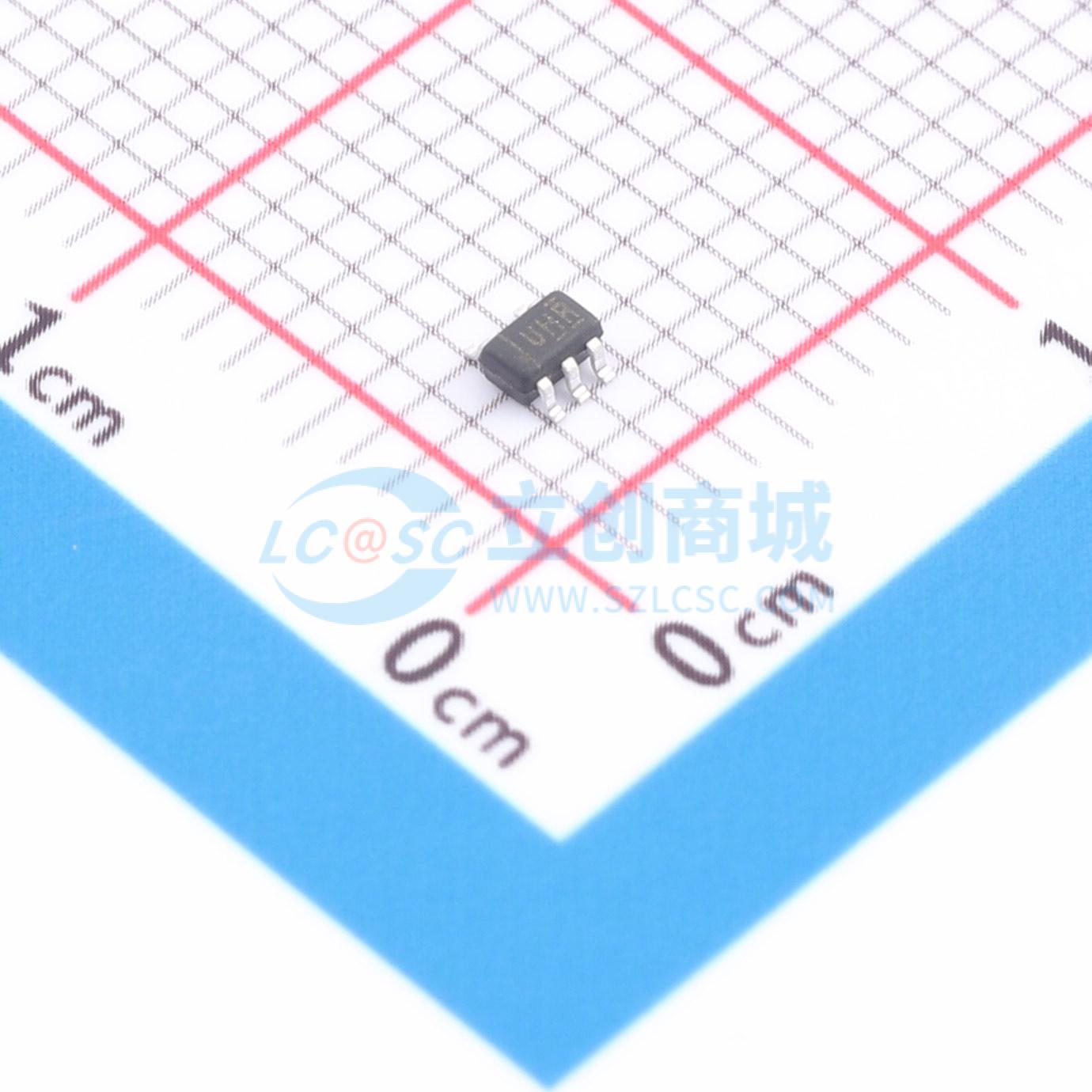

SN74AUC1G86DCKR-TP
单路2输入异或门，低静态和动态功耗
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- SN74AUC1G86DCKR-TP
- 商品编号
- C54561885
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.029567克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 800mV~2.7V | |
| 静态电流(Iq) | 500nA | |
| 输入高电平(VIH) | 1.6V | |
| 输入低电平(VIL) | 700mV；0V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2.6V；2.72V；1.9V；1.11V；1.32V；2.05V | |
| 输出低电平(VOL) | 440mV；310mV；100mV | |
| 系列 | 74AUC | |
| 传播延迟(tpd) | 4.4ns@2.7V,30pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 |
商品概述
这是一个单2输入异或门，在正逻辑中提供函数Y = A异或B或Y = AB（上划线） + A（上划线）B。该器件确保在整个0.8V至2.7V的VCC范围内具有非常低的静态和动态功耗。
商品特性
- 宽电源电压范围为0.8V ~ 2.7V
- 输入可接受高达2.7V的电压
- loFF支持部分掉电模式
- 低静态功耗；lcc = 0.5μA（最大值）
- ESD保护超过JESD 22标准
- 2000V人体模型（A114 - A）
- 200V机器模型（A115 - A）
- 1000V带电器件模型（C101）
应用领域
- AV接收器
- 便携式音频基座
- 蓝光播放器和家庭影院
- 嵌入式PC
- 个人数字助理（PDA）
- 电信/服务器电源、AC/DC电源、单控制器、模拟和数字
- 客户端和企业级固态硬盘（SSD）
- 无线耳机、键盘和鼠标
