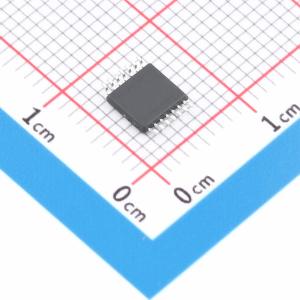

SN74HC11PWR-TP

三3输入与门，CMOS低功耗，过压耐受输入，可与TTL电平直接接口

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TECH PUBLIC(台舟)
商品型号: SN74HC11PWR-TP
商品编号: C54561935
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.0948克(g)

商品参数

	属性	参数值
	商品目录	逻辑门
	逻辑类型	与门
	门电路数量	3
	工作电压	2V~6V
	静态电流(Iq)	10nA
	输入高电平(VIH)	1.7V；2V
	输入低电平(VIL)	800mV；700mV
	输出高电平(VOH)	2.4V；1.9V；1.5V；2.2V；3.8V

商品概述

该器件提供三个3输入与门功能。输入可由3.3 V或5 V器件驱动。此特性允许这些器件在3.3 V和5 V混合环境中用作转换器。所有输入的施密特触发器动作使电路能够容忍较慢的输入上升和下降时间。该器件针对使用IOFF的部分掉电应用进行了全面规格设计。IOFF电路可禁用输出，防止器件掉电时可能损坏的回流电流通过。

商品特性

宽电源电压范围：2 V ~ 6 V
CMOS低功耗
过压耐受输入至6 V
闩锁性能超过50 mA
可直接与TTL电平接口
ESD保护：HBM ANSI/ESDA/JEDEC JS - 00 Class 3A超过6000 V，CDM ANSI/ESDA/JEDEC JS - 002 Class C3超过2000 V
loFF电路提供部分掉电模式操作
封装形式：TSSOP - 14

数据手册PDF

放大查看下载PDF

	属性	参数值
	输出低电平(VOL)	450mV；550mV；300mV；100mV；400mV
	系列	74HC
	传播延迟(tpd)	22ns@2V,15pF
	工作温度	-40℃~+125℃
	每门输入数量	3
	输入类型	施密特触发器
	输出类型	-
