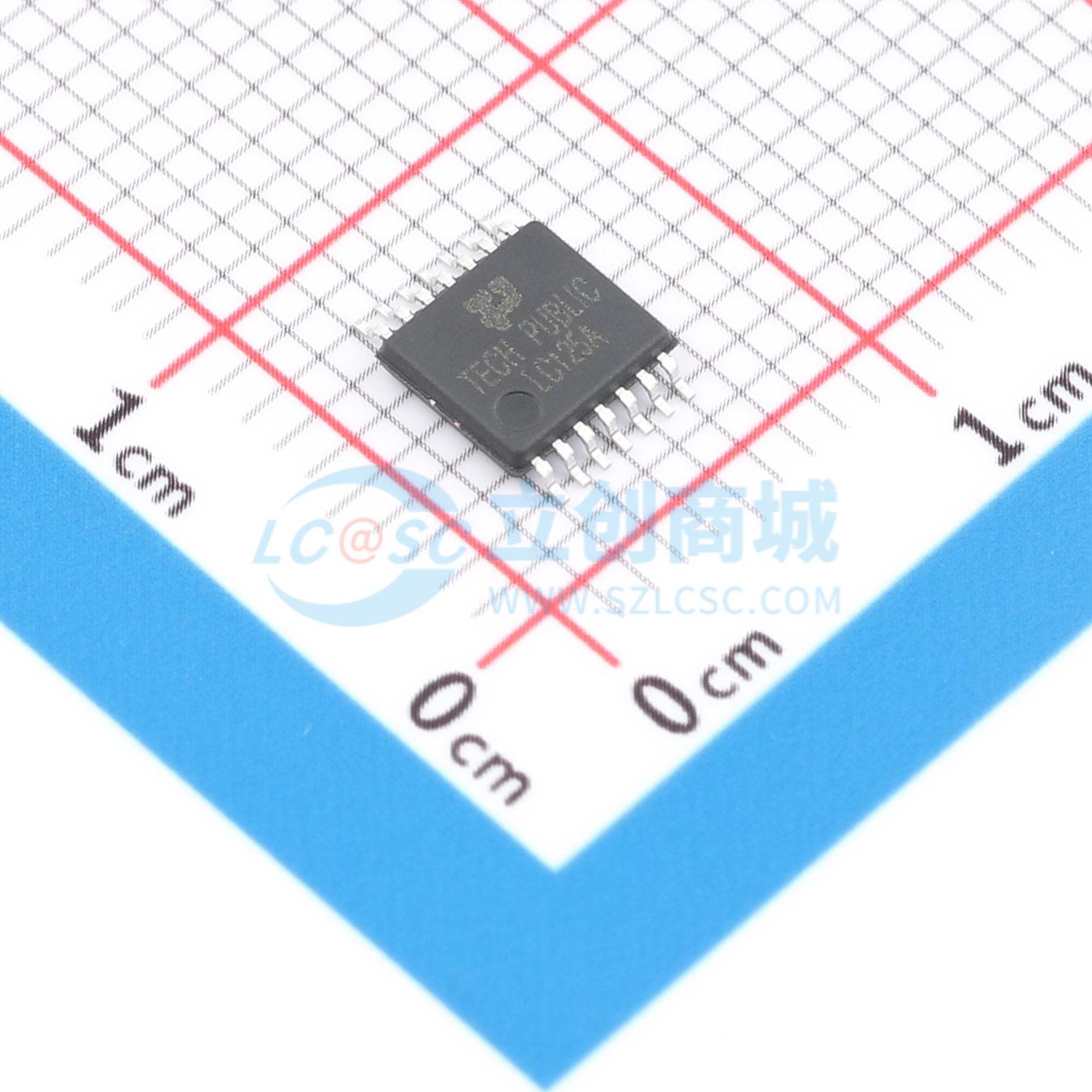

温馨提醒：图片仅供参考，商品以实物为准

SN74LVC125APWR-TP

带三态控制输入的四路总线缓冲器，CMOS低功耗，输入过压容限达5.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TECH PUBLIC(台舟)
商品型号: SN74LVC125APWR-TP
商品编号: C54561941
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.0984克(g)

商品参数

商品概述

这是一款四缓冲器/线路驱动器，具有由输出使能输入（nOE）控制的三态输出。nOE 为高电平时，输出呈现高阻抗关断状态。输入可以由 2.7 V 或 3.3 V 器件驱动。此特性允许这些器件在 2.7 V 和 3.3 V 混合环境中用作转换器。所有输入的施密特触发器动作使电路能够容忍较慢的输入上升和下降时间。该器件针对使用 IOFF 的部分掉电应用进行了全面规格设计。

商品特性

宽电源电压范围为 1.65 V 至 3.6 V
CMOS 低功耗
过压耐受输入可达 5.5 V
闩锁性能超过 250 mA
可直接与 TTL 电平接口
ESD 保护：HBM ANSI/ESDA/JEDEC JS - 00 3A 类超过 6000 V，CDM ANSI/ESDA/JEDEC JS - 002 C3 类超过 2000 V
loFF 电路提供部分掉电模式操作
符合 JEDEC 标准：JESD8 - 7（1.65 V 至 1.95 V）、JESD8 - 5（2.3 V 至 2.7 V）、JESD8C（2.7 V 至 3.6 V）
封装：TSSOP - 14

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	施密特触发器
	输出类型	三态
	工作电压	1.65V~3.6V
	元件数	1
	通道类型	单向
	灌电流(IOL)	50mA

	属性	参数值
	拉电流(IOH)	50mA
	系列	74LVC
	工作温度	-40℃~+125℃
	静态电流(Iq)	40uA
	传播延迟(tpd)	6ns@3.6V,15pF
	功能特性	掉电隔离；输出使能；电平转换
