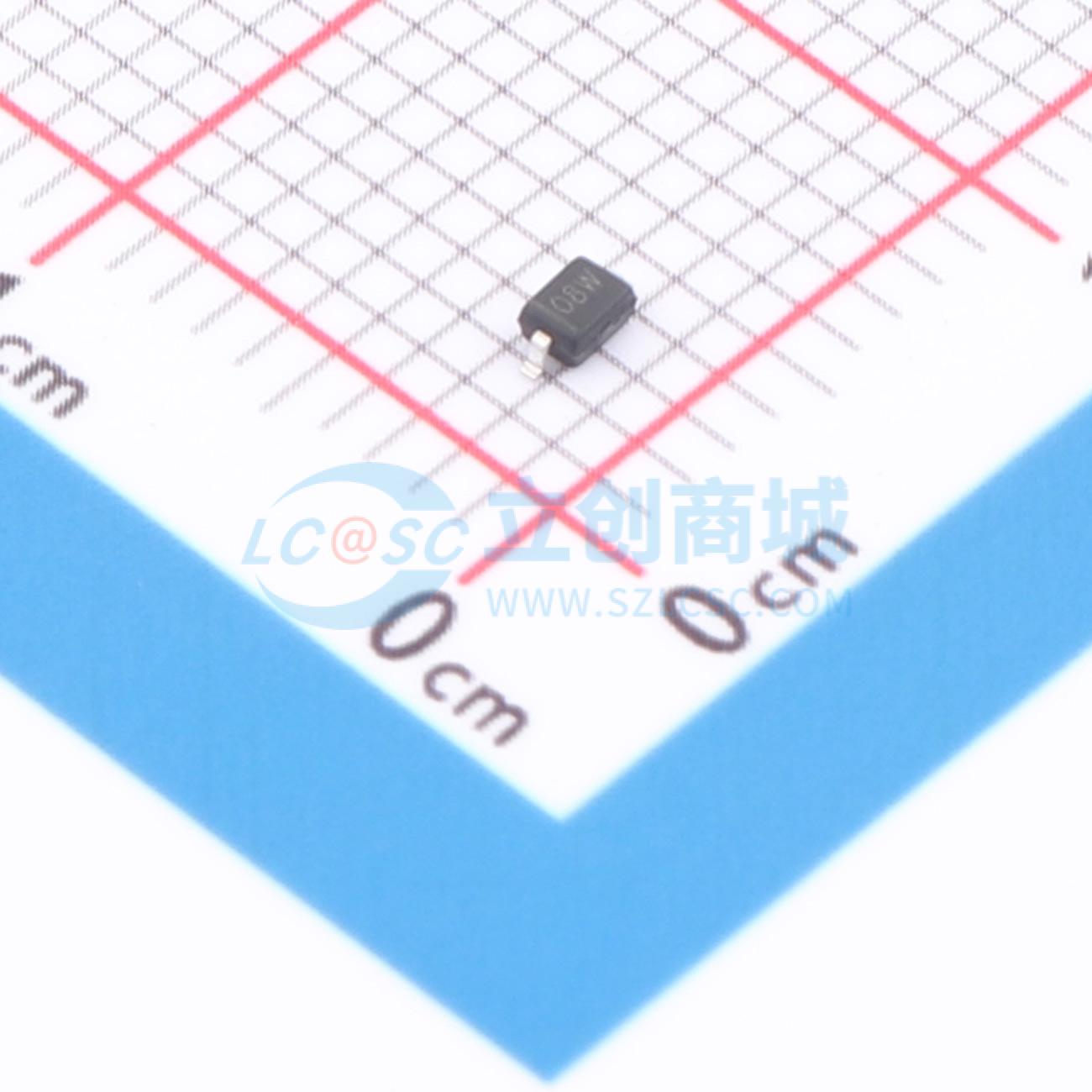

温馨提醒：图片仅供参考，商品以实物为准
TPJSD08W
单线路单向ESD二极管，低工作电压、超低电容、超低泄漏、低钳位电压
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPJSD08W
- 商品编号
- C54561926
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.028733克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 8V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 20A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 400W@8/20us | |
| 击穿电压(VBR) | 12V | |
| 通道数 | 单路 | |
| 类型 | ESD | |
| Cj-结电容 | 120pF |
商品特性
- 低工作电压：8V
- 超低电容：120pF
- 超低泄漏：纳安级
- 低钳位电压
- IEC 61000 - 4 - 2（ESD）抗扰度测试：空气放电 ±30kV，接触放电 ±30kV
- IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- 2引脚无铅封装
- 这些是无铅器件
- 响应时间通常 < 1 ns
- 封装：SOD323(0805)
- 引脚镀层：亚光锡
- 外壳材料：“绿色”模塑料
- IEC 61000 - 4 - 2（ESD）抗扰度测试
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器
- 外围设备
